申请日2015.01.30
公开(公告)日2015.07.29
IPC分类号C02F9/04; C02F11/04; C02F3/28; C02F9/14
摘要
本实用新型公开一种综合电镀废水处理系统，包括酸洗废水处理系统，脱脂废水处理系统，电镀前处理含油废水处理系统，含锡废水处理系统，含铬废水处理系统，综合废水处理系统，并且还设有员工生活污水处理系统，藉此，从7个方面综合处理污水，采用合理的自动化控制方式，提高污水处理站运行管理水平，尽量避免二次污染发生，并采取措施控制二次污染，在保证达标排放的前提下，通过精心设计优化处理工艺，有效降低工程投资和日常运行费用，合理布局，节约用地。
权利要求书
1.一种综合电镀废水处理系统，其特征在于：包括有
酸洗废水处理系统，包括接入酸洗废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、中和反应池、曝气池、竖流式沉淀池、混凝反应池、平流式气浮池、回用水池一，其中，该竖流式沉淀池和平流式气浮池还相接有综合污泥浓缩池，该综合污泥浓缩池连接污泥脱水系统;该回用水池一的水一部分接入中间水池，另一部分接至回用水点;
脱脂废水处理系统，包括接入脱脂废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、混凝反应池、平流气浮池、PH调节池、A/O生化处理池、二沉池一、回用水池二，其中，该平流式气浮池和二沉池一的污泥接入缩合污泥浓缩池，二沉池一的污水回接至A/O生化处理池;该回用水池二的水一部分接入中间水池，另一部分接至回用水点;
电镀前处理含油废水处理系统，包括接入含油废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、混凝反应池一、平流气浮池、PH调节池、接触氧化池一、二沉池二、混凝反应池二、斜管沉淀池二、中间水池、超滤装置、两级反渗透装置、回用水池三，其中，该平流气浮池、斜管沉淀池二以及二沉池二的污泥接至综合污泥浓缩池，二沉池二的污水回接至接触氧化池一，该超滤装置接入反冲洗水接入调节池，该两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池三的淡水接至回用水点;
含锡废水处理系统，包括接入含锡废水的格栅井，依次设于该格栅井后方的均质调节池、中和与混凝反应池、斜管沉淀池、PH调节中间水池、超滤装置、两级反渗透装置、回用水池四;其中，该斜管沉淀池的浓水接入含锡污泥浓缩池，该含锡污泥浓缩池相接污泥脱水系统，该含锡污泥浓缩池的上清液和污泥脱水系统的滤液回送至均质调节池;所述超滤装置接入反冲洗水接入调节池，所述两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池四的淡水接至回用水点;
含铬废水处理系统，包括接入镀锡线酸雾废水、含铬废水、地面冲洗水的格栅井、依次设于格栅井后方的均质调节池、PH值调节池、还原反应池、PH值调节池、混凝反应池、斜管沉淀池、中间水池、超滤装置、两级反渗透装置、回用水池五;其中，该斜管沉淀池的浓水接入含铬污泥浓缩池，该含锡污泥浓缩池相接污泥脱水系统，该含铬污泥浓缩池的上清液和污泥脱水系统的滤液回送至均质调节池;所述超滤装置接入反冲洗水接入调节池，所述两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池五的淡水接至回用水点;
综合废水处理系统，包括接入酸洗废水、脱脂废水、含油废水、含锡废水、含铬废水、酸洗线酸雾废水的综合废水中间水池、相接于该综合废水中间水池的中和反应池、混凝反应池、沉淀池、排放清水池、标准化排放口，其中该排放清水池的污泥接入综合污泥浓缩池，该综合污泥浓缩池的上清夜回用至中和反应池。
2.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述酸洗废水处理系统中，其均质调节池配置有调节池曝气风机，其曝气池中配置有曝气风机。
3.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述脱脂废水处理系统中，其均质调节池配置有调节池曝气风机，其A/O生化处理池中配置有风机。
4.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述电镀前处理含油废水处理系统中，其均质调节池配置有调节池曝气风机，其接触氧化池一中配置有风机。
5.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述含锡废水处理系统中，其均质调节池配置有调节池曝气风机，其PH调节中间水池中配置有风机。
6.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述铬废水处理系统中，其均质调节池配置有调节池曝气风机。
7.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述综合废水处理系统中，还包括接入员工生活污水的化粪池、相接于化粪池的集水池，该集水池接入标准化排放口。
8.根据权利要求1所述的综合电镀废水处理系统，其特征在于：所述综合废水处理系统中，其综合废水中间水池配置有调节池曝气风机。
说明书
综合电镀废水处理系统
技术领域
本实用新型涉及污水处理领域技术，尤其是指一种综合电镀废水处理系统。
背景技术
电镀是利用电化学的方法对金属和非金属表面进行装饰、防护及获取某些新性能的一种工艺过程。综合电镀废水是各不同电镀车间排放废水的综合，其污染物含量高且成分更加多样化，所造成的污染大致为：化学毒物的污染，有机需氧物质的污染，无机固体悬浮物的以及酸、碱、热等污染和有色、泡沫、油类等污染，但主要是重金属离子、酸、碱和部分有机污染物。以目前应用较为广泛的镀铜、镀镍、镀锌、镀铬工艺及印刷线路板电镀工艺为例，其中含有的铬、铜、镍、锌等重金属离子和氰化物等毒性较大，有些属于致癌、致畸、致突变的剧毒物质，对人类及其他生物的生存环境都造成了极大的危害。
化学处理法因其工艺简单、初期投资少、运行管理方便等独特优点，成为以往处理综合电镀废水较为常用和有效的方法。主要根据氢氧化物、硫化物、钡盐等溶度积小的化合物易沉淀的性质，通过调节pH 值和投加混凝剂和絮凝剂的方式去除水中重金属以及COD 等污染物质，并达标排放。产生的污泥经过浓缩脱水后外运处置。但随着我国环保标准的提高，达标排放标准日趋严格然而，同时由于电镀产业技术的不断创新发展，旧的分水方式已经逐渐失去了代表意义，将几种性质有所不同的废水混合集中处理的工艺已经很难达到规定的出水标准，同时混合处理也不利于对水中重金属的分类回收。
关于如何解决上述问题，实现电镀废水处理达标，已经有很多的方法，但是并没有一种经济而有效的方法。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种布置合理、杜绝二次污染、高回用率的综合电镀废水处理系统。
为实现上述目的，本实用新型采用如下之技术方案：
一种综合电镀废水处理系统，包括有

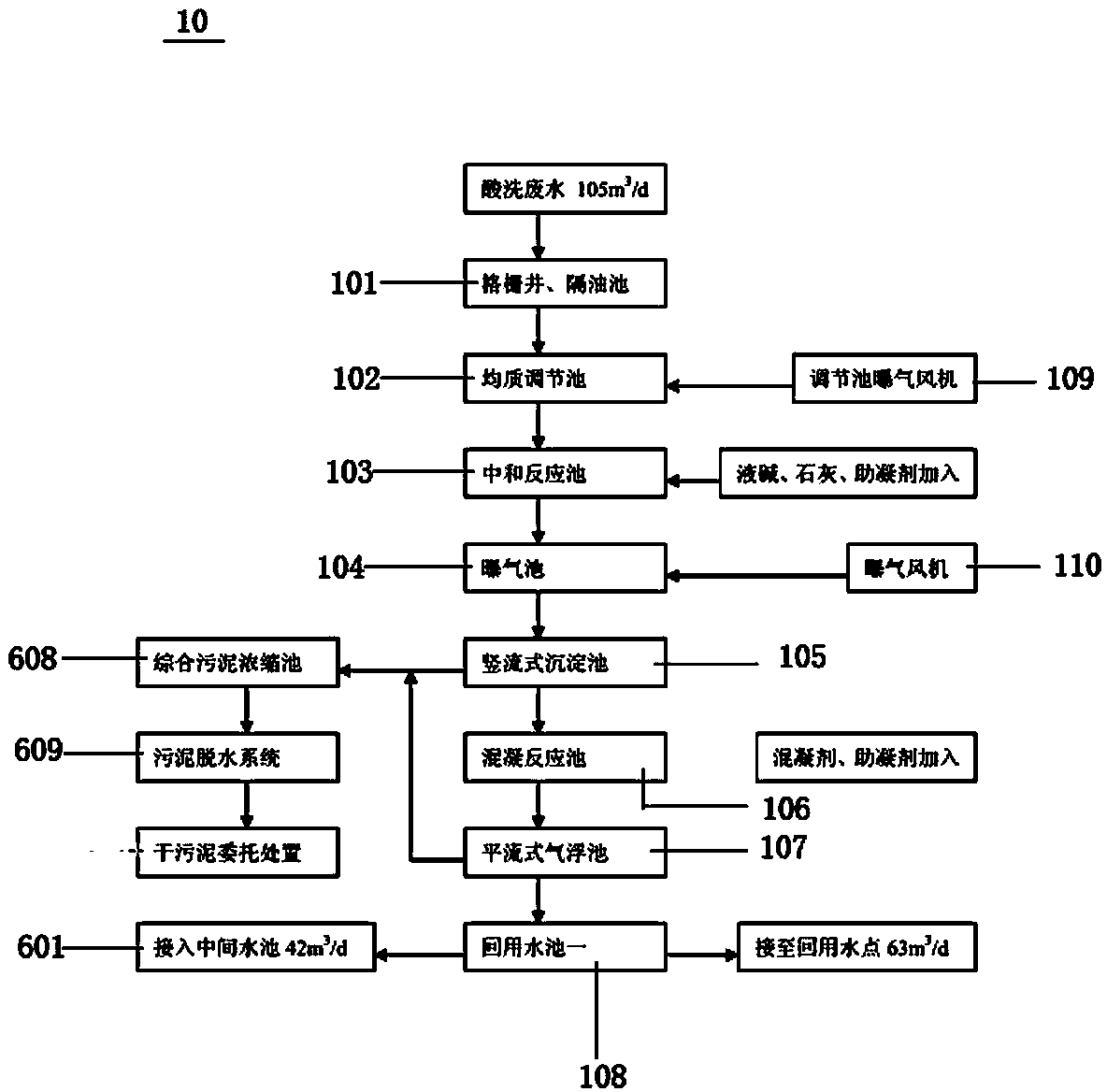

酸洗废水处理系统，包括接入酸洗废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、中和反应池、曝气池、竖流式沉淀池、混凝反应池、平流式气浮池、回用水池一，其中，该竖流式沉淀池和平流式气浮池还相接有综合污泥浓缩池，该综合污泥浓缩池连接污泥脱水系统;该回用水池一的水一部分接入中间水池，另一部分接至回用水点;
脱脂废水处理系统，包括接入脱脂废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、混凝反应池、平流气浮池、PH调节池、A/O生化处理池、二沉池一、回用水池二，其中，该平流式气浮池和二沉池一的污泥接入缩合污泥浓缩池，二沉池一的污水回接至A/O生化处理池;该回用水池二的水一部分接入中间水池，另一部分接至回用水点;
电镀前处理含油废水处理系统，包括接入含油废水的格栅井和隔油池、依次设于该格栅井和隔油池后方的均质调节池、混凝反应池一、平流气浮池、PH调节池、接触氧化池一、二沉池二、混凝反应池二、斜管沉淀池二、中间水池、超滤装置、两级反渗透装置、回用水池三，其中，该平流气浮池、斜管沉淀池二以及二沉池二的污泥接至综合污泥浓缩池，二沉池二的污水回接至接触氧化池一，该超滤装置接入反冲洗水接入调节池，该两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池三的淡水接至回用水点;
含锡废水处理系统，包括接入含锡废水的格栅井，依次设于该格栅井后方的均质调节池、中和与混凝反应池、斜管沉淀池、PH调节中间水池、超滤装置、两级反渗透装置、回用水池四;其中，该斜管沉淀池的浓水接入含锡污泥浓缩池，该含锡污泥浓缩池相接污泥脱水系统，该含锡污泥浓缩池的上清液和污泥脱水系统的滤液回送至均质调节池;所述超滤装置接入反冲洗水接入调节池，所述两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池四的淡水接至回用水点;
含铬废水处理系统，包括接入镀锡线酸雾废水、含铬废水、地面冲洗水的格栅井、依次设于格栅井后方的均质调节池、PH值调节池、还原反应池、PH值调节池、混凝反应池、斜管沉淀池、中间水池、超滤装置、两级反渗透装置、回用水池五;其中，该斜管沉淀池的浓水接入含铬污泥浓缩池，该含锡污泥浓缩池相接污泥脱水系统，该含铬污泥浓缩池的上清液和污泥脱水系统的滤液回送至均质调节池;所述超滤装置接入反冲洗水接入调节池，所述两级反渗透装置的浓水接至中间水池、淡水接入反冲洗水接入调节池，该回用水池五的淡水接至回用水点;
综合废水处理系统，包括接入酸洗废水、脱脂废水、含油废水、含锡废水、含铬废水、酸洗线酸雾废水的综合废水中间水池、相接于该综合废水中间水池的中和反应池、混凝反应池、沉淀池、排放清水池、标准化排放口，其中该排放清水池的污泥接入综合污泥浓缩池，该综合污泥浓缩池的上清夜回用至中和反应池。
作为一种优选方案，所述酸洗废水处理系统中，其均质调节池配置有调节池曝气风机，其曝气池中配置有曝气风机。
作为一种优选方案，所述脱脂废水处理系统中，其均质调节池配置有调节池曝气风机，其A/O生化处理池中配置有风机。
作为一种优选方案，所述电镀前处理含油废水处理系统中，其均质调节池配置有调节池曝气风机，其接触氧化池一中配置有风机。
作为一种优选方案，所述含锡废水处理系统中，其均质调节池配置有调节池曝气风机，其PH调节中间水池中配置有风机。
作为一种优选方案，所述铬废水处理系统中，其均质调节池配置有调节池曝气风机。
作为一种优选方案，所述综合废水处理系统中，还包括接入员工生活污水的化粪池、相接于化粪池的集水池，该集水池接入标准化排放口。
作为一种优选方案，所述综合废水处理系统中，其综合废水中间水池配置有调节池曝气风机。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其从7个方面综合处理污水：
①酸洗废水在回用前进行物化处理;
②脱脂清洗废水在回用前进行物化、生化处理;
③电镀前处理废水(含油废水)首先进行物化、生化处理，在通过过滤进入二级RO处理后，淡水回用，浓水排入中间水池，进入综合废水处理系统;
④含锡废水采用中和沉淀预处理，之后再通过过滤进入二级反渗透系统，淡水回用到相应的镀锡后清洗工序，浓水接入中间水池，进行物化沉淀处理;
⑤含铬废水(包括电镀线含铬废水、电镀车间地面冲洗水、镀锡线酸雾吸收废水)首先进行还原处理，将六价铬还原成三价铬，然后采用加碱中和化学沉淀取出三价铬离子，含铬废水经预处理后，经过过滤进入二级反渗透系统，淡水回用，浓水中一类污染物六价铬、总铬浓度达到《电镀污染物排放标准》(GB201900-2008)中的排放标准后再纳入厂区综合废水处理系统;
⑥酸洗线酸雾吸收废水直接接入中间水池，经过综合废水处理系统后，纳管排放;
⑦员工生活污水经化粪池处理后，纳管排放。
藉此，采用合理的自动化控制方式，提高污水处理站运行管理水平，尽量避免二次污染发生，并采取措施控制二次污染，在保证达标排放的前提下，通过精心设计优化处理工艺，有效降低工程投资和日常运行费用，合理布局，节约用地。
