申请日2015.01.29
公开(公告)日2015.07.01
IPC分类号C02F11/12
摘要

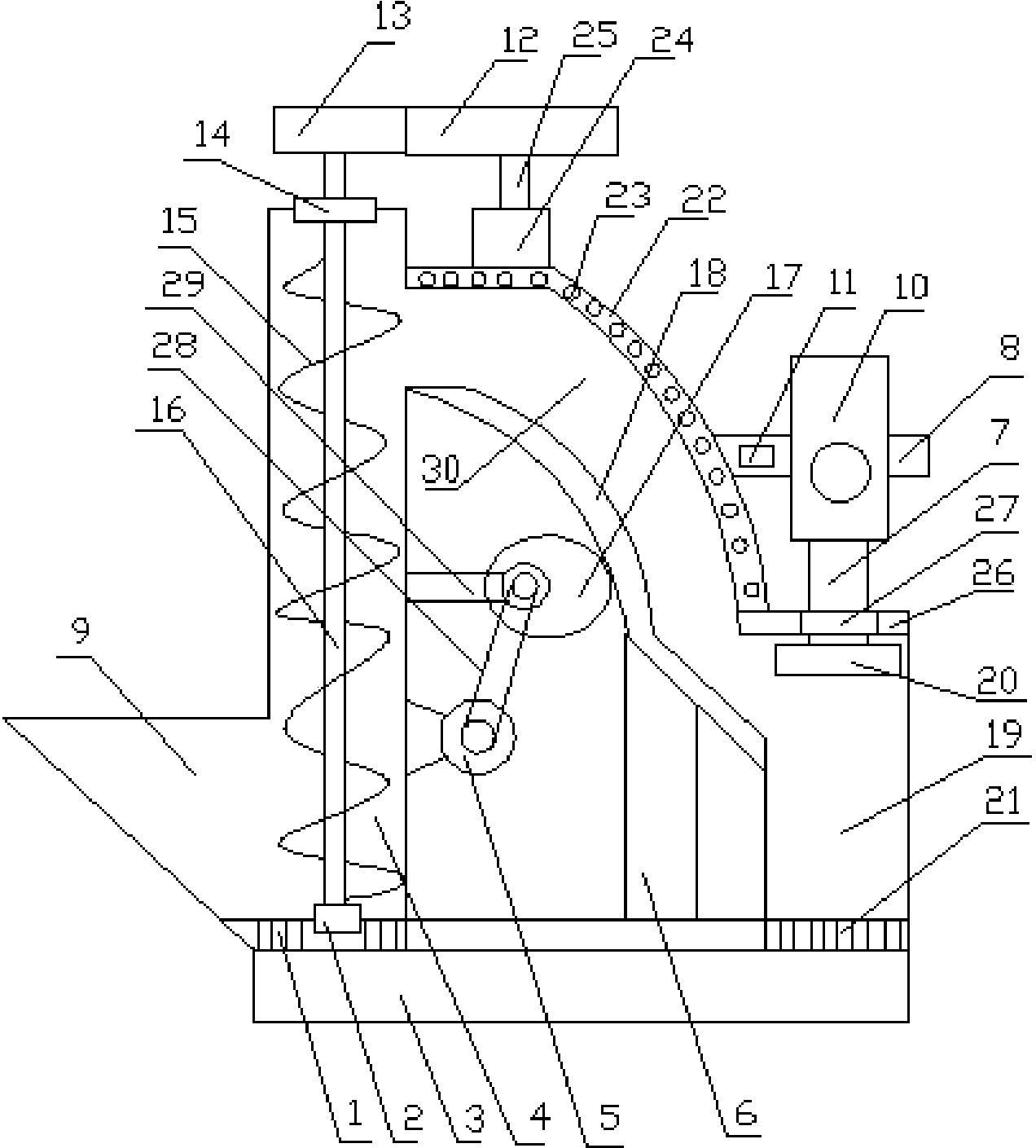

本实用新型涉及一种水电站用污泥处理装置，包括集液腔，集液腔上部设置有过滤板，过滤板上部左侧设置有进料腔，进料腔右侧连接有提升腔，提升腔右侧上部连接有下料腔，下料腔上下部分别设置有加热腔和下料板，下料板下部设置有支撑柱，加热腔上部设置有上电机;加热腔右侧设置有液压器支座，液压器支座右侧设置有液压器，液压器下部连接有液压伸缩柱，液压伸缩柱下部连接有挤压板，下料腔下部连接有集料腔，集料腔上部设置有支撑板。该实用新型装置能有效地针对水电站中的污泥进行处理，方便这些污泥在干燥后挤压成块，既可以方便污泥的搬运，也可以方便这些污泥用作其他用途，改善了水电站污泥处理效果。
权利要求书
1.一种水电站用污泥处理装置，包括集液腔，其特征在于：所述集液腔上部设置有过滤 板，所述过滤板上部左侧设置有进料腔，所述进料腔右侧连接有提升腔，所述提升腔内部设 置有旋转轴，所述旋转轴上部连接有从动齿轮，所述旋转轴侧面设置有螺旋叶片，所述提升 腔右侧上部连接有下料腔，所述下料腔上下部分别设置有加热腔和下料板，所述下料板下部 设置有支撑柱，所述加热腔上部设置有上电机，所述上电机上部连接有电机轴，所述电机轴 上部连接有主动齿轮，所述主动齿轮与从动齿轮相啮合;所述加热腔右侧设置有液压器支座， 所述液压器支座右侧设置有液压器，所述液压器下部连接有液压伸缩柱，所述液压伸缩柱下 部连接有挤压板，所述下料腔下部连接有集料腔，所述集料腔上部设置有支撑板。
2.根据权利要求1所述的水电站用污泥处理装置，其特征在于：所述提升腔右侧下部设 置有下电机，所述下电机上部设置有连接板，所述连接板右侧设置有偏心轮，所述偏心轮和 下电机之间连接有传动带。
3.根据权利要求1所述的水电站用污泥处理装置，其特征在于：所述液压器支座左侧设 置有电源接口，所述加热腔内部设置有多个加热管，所述电源接口上设置有电源线与加热管 相连接。
4.根据权利要求1所述的水电站用污泥处理装置，其特征在于：所述过滤板左右两侧分 别设置有多个过滤孔。
5.根据权利要求1所述的水电站用污泥处理装置，其特征在于：所述提升腔上下部分别 设置有上轴承和下轴承，所述旋转轴穿过上轴承和下轴承设置。
6.根据权利要求1所述的水电站用污泥处理装置，其特征在于：所述支撑板中间位置设 置有套筒，所述液压伸缩柱穿过套筒设置。
说明书
水电站用污泥处理装置
技术领域
本实用新型涉及一种水电站用污泥处理装置，属于水电站技术领域。
背景技术
目前，水电站利用建筑集中天然水流的落差形成水头，汇集、调节天然水流的流量，将 集中的水能转换为电能。当枯水季节来临时，水库内的水位下降，水库内的污泥会显露出来。 污泥内有机物含量高，容易腐化发臭，污染环境。因此，需要将污泥收集后进行统一处理。 污泥的主要特性是含水率高，需要将污泥内的水排出，减小占用的空间。
实用新型内容
本实用新型的目的在于提供一种水电站用污泥处理装置，以便更好地针对水电站中的污 泥进行处理，改善污泥的状态，方便水电站更好使用。
为了实现上述目的，本实用新型的技术方案如下。
一种水电站用污泥处理装置，包括集液腔，集液腔上部设置有过滤板，过滤板上部左侧 设置有进料腔，进料腔右侧连接有提升腔，提升腔内部设置有旋转轴，旋转轴上部连接有从 动齿轮，旋转轴侧面设置有螺旋叶片，提升腔右侧上部连接有下料腔，下料腔上下部分别设 置有加热腔和下料板，下料板下部设置有支撑柱，加热腔上部设置有上电机，上电机上部连 接有电机轴，电机轴上部连接有主动齿轮，主动齿轮与从动齿轮相啮合;加热腔右侧设置有 液压器支座，液压器支座右侧设置有液压器，液压器下部连接有液压伸缩柱，液压伸缩柱下 部连接有挤压板，下料腔下部连接有集料腔，集料腔上部设置有支撑板。
进一步地，提升腔右侧下部设置有下电机，下电机上部设置有连接板，连接板右侧设置 有偏心轮，偏心轮和下电机之间连接有传动带。
进一步地，液压器支座左侧设置有电源接口，加热腔内部设置有多个加热管，电源接口 上设置有电源线与加热管相连接。
进一步地，过滤板左右两侧分别设置有多个过滤孔。
进一步地，提升腔上下部分别设置有上轴承和下轴承，旋转轴穿过上轴承和下轴承设置。
进一步地，支撑板中间位置设置有套筒，液压伸缩柱穿过套筒设置。
该装置中，将污泥从进料腔倒入提升腔，污泥内的水从过滤孔进入集液腔，在上电机的 作用下，电机轴带动主动齿轮转动，从动齿轮在主动齿轮的作用下带动旋转轴转动，利用螺 旋叶片将污泥从提升腔下部运输到上部。污泥进入下料腔，电源接口接通外部电源，加热管 开始加热，对下料腔内的污泥进行干燥。在下电机的作用下，传动带带动偏心轮转动，利用 偏心轮敲打下料板，使残留在下料板上的污泥下滑。污泥进入集料腔，在液压器的作用下， 液压伸缩柱带动挤压板下降，利用挤压板将污泥挤压成型，便于处理。挤压过程中，污泥内 的水从过滤孔进入集液腔进行收集。
该实用新型的有益效果在于：该实用新型装置能有效地针对水电站中的污泥进行处理， 方便这些污泥在干燥后挤压成块，既可以方便污泥的搬运，也可以方便这些污泥用作其他用 途，改善了水电站污泥处理效果。
