申请日2015.01.29
公开(公告)日2015.08.05
IPC分类号C02F1/30
摘要

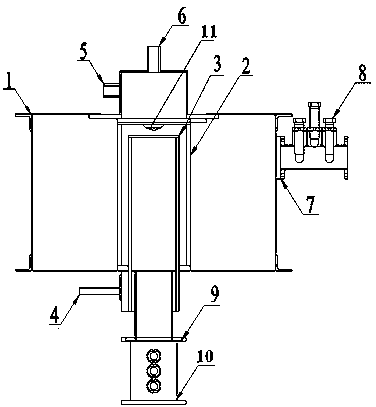

本实用新型公开了一种基于微波技术的污水处理装置，它包括：微波腔体(1)，安装在微波腔体(1)内的聚丙烯外筒(2)，安装在聚丙烯外筒(2)内的聚丙烯内筒(3)，开设在微波腔体(1)底部的进水口(4)，开设在微波腔体(1)上部的出水口(5)，所述的出水口(5)上安装有排气管(6)，所述的微波腔体(1)侧边安装有第一微波馈口(7)，第一微波馈口(7)上安装有三螺钉调配器(8)，所述的聚丙烯外筒(2)内壁和聚丙烯内筒(3)外壁形成水流空腔。该基于微波技术的污水处理装置，结构设计合理，可以使得污水更加均匀、充分的吸收微波能量，对污水处理效果更好、能耗低，微波频率及功率可选，应用范围广泛。
权利要求书
1.一种基于微波技术的污水处理装置，其特征在于，它包括：微波腔体(1)，安装在微波腔体(1)内的聚丙烯外筒(2)，安装在聚丙烯外筒(2)内的聚丙烯内筒(3)，开设在微波腔体(1)底部的进水口(4)，开设在微波腔体(1)上部的出水口(5)，所述的出水口(5)上安装有排气管(6)，所述的微波腔体(1)侧边安装有第一微波馈口(7)，第一微波馈口(7)上安装有三螺钉调配器(8)，所述的聚丙烯外筒(2)内壁和聚丙烯内筒(3)外壁形成水流空腔。
2.根据权利要求1所述的基于微波技术的污水处理装置，其特征在于，所述的微波腔体(1)底部开设有与第一微波馈口(7)呈垂直方向的第二微波馈口(9)。
3.根据权利要求2所述的基于微波技术的污水处理装置，其特征在于，所述的第二微波馈口(9)上安装有三螺钉调配器(10)。
4.根据权利要求1~3任一项所述的基于微波技术的污水处理装置，其特征在于，所述的聚丙烯内筒(3)上、下两端封闭。
5.根据权利要求4所述的基于微波技术的污水处理装置，其特征在于，所述的聚丙烯外筒(2)顶部安装有散射锥(11)。
6.根据权利要求5所述的基于微波技术的污水处理装置，其特征在于，所述的第一微波馈口(7)和第二微波馈口(9)上安装有频率为2450MHz或915MHZ的微波源。
7.根据权利要求6所述的基于微波技术的污水处理装置，其特征在于，所述的微波功率为1kW、2kW、6kW或20kW。
说明书
基于微波技术的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种污水处理效果好的基于微波技术的污水处理装置。
背景技术
微波污水处理技术是水处理技术领域中一场崭新的革命，是一代具有突破性、创新性、广谱性的污水处理技术。微波能够诱发和加速化学反应，通过物理及化学作用对水中的污染物进行降解、转化;能够加速流体中固、液分离作用;对污水有低温杀菌作用。但微波能量如何被充分、有效、均匀的吸收是污水处理的关键。
现有的污水处理设备存在的问题有：污水一般从基于微波技术的污水处理装置的上部输入、从下部流出，不利于吸收微波能量和控制污水流速，处理效果较差。另外，由于微波对水穿透深度有限，所以在污水平稳流动时，微波对污水中间部分的作用很弱。第三，微波场强不均匀，存在微波作用不到的死角。目前基于微波技术的污水处理装置多数停留在实验室水平，工业化应用有限，且涉及的频率和功率比较单一，应用范围较小。
因此，很有必要在现有技术的基础之上，设计研发一种结构设计更加合理，可以使得污水更加均匀、充分的吸收微波能量，对污水处理效果好、能耗低，微波频率及处理量可选的微波污水处理系列装置。
实用新型内容
实用新型目的：本实用新型的目的是为了解决现有技术的不足，提供一种结构设计更加合理，可以使得污水更加均匀、充分的吸收微波能量，对污水处理效果更好、能耗低，微波频率及功率可选的基于微波技术的污水处理装置。
技术方案：为了实现以上目的，本实用新型所采取的技术方案为:
一种基于微波技术的污水处理装置，它包括：微波腔体，安装在微波腔体内的聚丙烯外筒，安装在聚丙烯外筒内的聚丙烯内筒，开设在微波腔体底部的进水口，开设在微波腔体上部的出水口，所述的出水口上安装有排气管，所述的微波腔体侧边安装有第一微波馈口，第一微波馈口上安装有三螺钉调配器，所述的聚丙烯外筒内壁和聚丙烯内筒外壁形成水流空腔。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的微波腔体底部开设有与第一微波馈口呈垂直方向的第二微波馈口。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的第二微波馈口上安装有三螺钉调配器。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的聚丙烯内筒上、下两端封闭。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的第一微波馈口和第二微波馈口上安装有频率为2450MHz或915MHZ的微波源。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的微波功率为1kW、2kW、6kW或20kW。
作为优选方案，以上所述的基于微波技术的污水处理装置，所述的聚丙烯外筒顶部安装有散射锥。
本实用新型所述的基于微波技术的污水处理装置，包括开有微波馈入口的微波腔体，具有进水口和出水口的污水管，所有污水管自下而上穿过微波腔体;污水管截面呈环形;污水管中心部的中空管上下端封闭;位于污水管下部的进水口沿污水管切向设置在污水管上;出水口设置在污水管上部。污水沿污水管切线方向进入污水管，污水管内的污水呈旋流状态，从而污水能够均匀吸收微波，污水从下部的进水口进入，从上部的出水口流出，在缓慢的上升过程中能够充分吸收微波。
本实用新型可以根据实际需要设置不能的微波频率和功率的微波源。如以下四种系列基于微波技术的污水处理装置，2450MHz/1kW、2450MHz/2kW、2450MHz/6kW、 915MHz/20kW，处理量分别可达0.5t/h、1.3 t/h、30 t/h、100t/h。
本实用新型所述的基于微波技术的污水处理装置，微波作用腔的结构设计要满足三个条件：抑制微波泄漏并低于国家标准;保证污水能充分、有效、均匀的吸收微波能量;保证足够的处理量。内腔体的材料要具备防腐、防酸、耐压、透波等特点。本实用新型通过大量实验筛选，优选聚丙烯材质的内筒和外筒，聚丙烯有较好的耐酸和耐腐蚀性，并且微波能够穿透、不吸收微波，这样污水能够充分地吸收微波。
本实用新型所述的基于微波技术的污水处理装置，微波馈口位置的确定：本实用新型通过大量实验筛选，采用两个馈口分别从污水管的径向和轴向馈入微波能量，微波场强均匀，且污水自下向上旋流流动，能够更加充分、均匀的吸收微波能量。
本实用新型所述的基于微波技术的污水处理装置，在微波处理污水的过程中，会有废气产生，本实用新型对上述基于微波技术的污水处理装置进行改进，安装底部与污水管出水口相通的出水装置，在出水装置的侧部设置有出水管，在出水装置的顶部设置排气管，废气便可从排气管排出。
本实用新型所述的基于微波技术的污水处理装置，装置装有三螺钉调配器，通过调节三螺钉调配器，可以将微波能量充分地馈入腔体内;处理量较大的915MHz/20kW基于微波技术的污水处理装置在中空管顶部设有散射锥，可将微波向聚丙烯内筒的外壁进行反射，使微波能均匀充分射入污水中，进行处理。
有益效果：本实用新型提供的基于微波技术的污水处理装置与现有技术相比具有以下优点：
本实用新型提供的基于微波技术的污水处理装置，结构设计合理，污水处理效果好，主体结构采用液流旋流的进水方式，使得污水在套筒中间旋流而上，有利于污水充分吸收微波能量。微波能量采用内外馈入的结构，使得微波场强更加均匀，污水处理效果好。
两种微波频率(2450MHz、915MHz)及多种处理量可供选择，适用于多种应用需求，应用范围广泛。
采用三螺钉调配器进行匹配，使得微波能量尽可能馈进微波腔体内，可提高微波能量的利用效率。
