申请日2015.01.28
公开(公告)日2015.07.01
IPC分类号C02F9/04
摘要
本实用新型涉及一种污水处理微絮凝转盘过滤池，由依次连接的进水管、混凝池、水力絮凝池、微絮凝池、纤维转盘滤池、消毒池和排放池组成;所述水力絮凝池设置有推流混合式中心筒;所述水力絮凝池与微絮凝池之间设置有配水渠;所述纤维转盘滤池内设有若干纤维转盘，并在纤维转盘的下方设有吸泥管，吸泥管通过管道与吸泥泵连接。本实用新型具有集混凝、絮凝、微絮凝加强、纤维过滤和消毒为一体的污水深度处理工艺，水力絮凝池采用推流混合式中心筒，纤维过滤可以进行在线清洗，处理效果较好，处理水质稳定的优点。
权利要求书

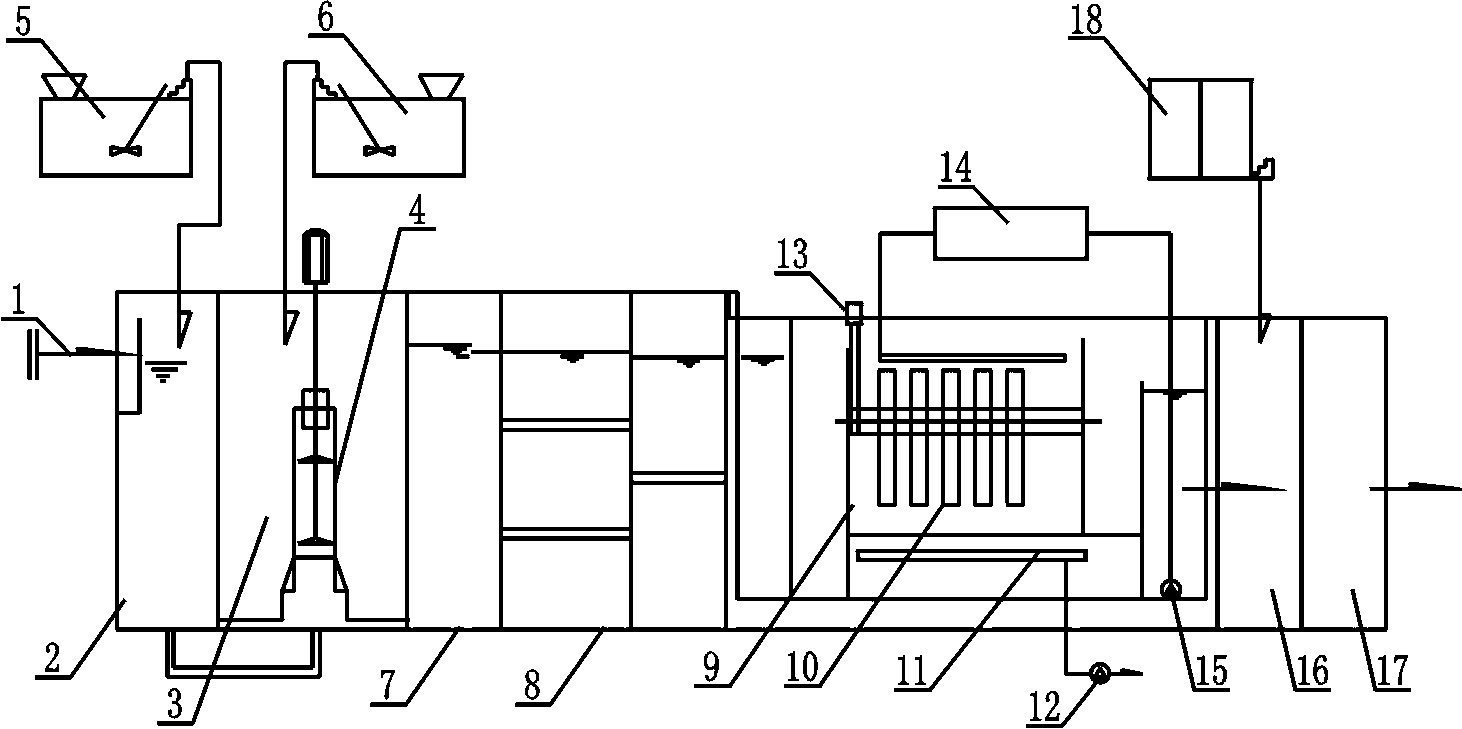

1.一种污水处理微絮凝转盘过滤池，其特征在于：由依次连接的进水管(1)、混凝池(2)、水力絮凝池(3)、微絮凝池(8)、纤维转盘滤池(9)、消毒池(16)和排放池(17)组成;所述水力絮凝池(3)设置有推流混合式中心筒(4);所述水力絮凝池(3)与微絮凝池(8)之间设置有配水渠(7);所述纤维转盘滤池(9)内设有若干纤维转盘(10)，并在纤维转盘(10)的下方设有吸泥管(11)，吸泥管(11)通过管道与吸泥泵(12)连接。
2.根据权利要求1所述的一种污水处理微絮凝转盘过滤池，其特征在于：所述混凝池(2)的加药口通过管道与混凝剂加药装置(5)连接。
3.根据权利要求1所述的一种污水处理微絮凝转盘过滤池，其特征在于：所述纤维转盘滤池(9)的出水池设有清洗泵(15)，清洗泵(15)通过管道与清洗装置(14)连接。
4.根据权利要求1所述的一种污水处理微絮凝转盘过滤池，其特征在于：所述消毒池(16)内设有折流板，消毒池(16)的进水口通过管道与二氧化氯消毒器(18)连接。
说明书
一种污水处理微絮凝转盘过滤池
技术领域
本实用新型涉及一种污水处理微絮凝转盘过滤池。
背景技术
目前在水处理领域中，对水过滤主要采用罐体压力过滤和填料无压重力过滤，其滤料大部分呈水平分布，其主要缺点：水中悬浮物很快沉淀在滤料的表面，从而使过流面积减少，堵塞流水通道，必须要停机进行反冲洗，需要建设大型的鼓风机房，以及反冲洗泵房，并且一段时间就要更换滤料，运行能耗高，操作强度大，占地面积很大，土建费用高，单位吨水成本较高。在水处理技术领域中，转盘式过滤池的应用越来越广泛，具有处理效果好，水质水量稳定，运行维护简单方便等优点。主要区别在进水方式和反洗方式上各有不同。内进水方式：污水通过中心管流入滤盘内部，重力作用下透过过滤介质流入滤池，再由滤池出水堰排出。内进水方式的主要缺点是：污水中如有大块污物随水进入滤盘内部，极不易清理，且会造成过滤介质堵塞，降低有效过滤面积。内进水转盘的工作液位受位于转盘内的污物承接斗高度限制，有效过滤面积只能达到总面积的一半左右，使得同等流量下，设计盘数比外进水形式的所需盘数多，占地更大，投资更多。
实用新型内容
本实用新型的目的在于提供一种污水处理微絮凝转盘过滤池，具有集混凝、絮凝、微絮凝加强、纤维过滤和消毒为一体的污水深度处理工艺，水力絮凝池采用推流混合式中心筒，纤维过滤可以进行在线清洗，处理效果较好，处理水质稳定的优点。
本实用新型的目的通过下述技术方案实现：一种污水处理微絮凝转盘过滤池由依次连接的进水管、混凝池、水力絮凝池、微絮凝池、纤维转盘滤池、消毒池和排放池组成;所述水力絮凝池设置有推流混合式中心筒;所述水力絮凝池与微絮凝池之间设置有配水渠;所述纤维转盘滤池内设有若干纤维转盘，并在纤维转盘的下方设有吸泥管，吸泥管通过管道与吸泥泵连接。
所述混凝池的加药口通过管道与混凝剂加药装置连接。
所述纤维转盘滤池的出水池设有清洗泵，清洗泵通过管道与清洗装置连接。
所述消毒池内设有折流板，消毒池的进水口通过管道与二氧化氯消毒器连接。
本实用新型工作原理：污水处理厂的污水经过前段的预处理和生化处理后，需要进行沉淀、过滤和消毒等，由于污水处理需要进行污泥回流，以及二级处理沉淀后，由于悬浮物及化学需氧量等水质指标超标，还需进行过滤深度处理。污水从进水管进入混凝池，污水在混凝池中进行混凝处理，污水在水力絮凝池中进行絮凝处理，力絮凝池设置有推流混合式中心筒，形成絮凝体颗粒较大，在微絮凝池中加强絮凝体的过滤性能，然后在纤维转盘滤池进行过滤，驱动电机带动纤维转盘旋转，污染悬浮物被纤维转盘截留，纤维转盘滤池底部的吸泥管吸出被过滤下来的污泥，清洗装置可以对纤维转盘进行在线清洗，污水最后在消毒池消毒后完成对污水的深度处理。
本实用新型与现有技术相比，具有如下的优点和有益效果：具有集混凝、絮凝、微絮凝加强、纤维过滤和消毒为一体的污水深度处理工艺，水力絮凝池采用推流混合式中心筒，具有节约药剂使用，纤维过滤可以进行在线清洗，处理效果较好，处理水质稳定的优点，满足较高的污水处理排放水质要求。
