申请日2015.04.16
公开(公告)日2015.08.12
IPC分类号C02F11/00
摘要

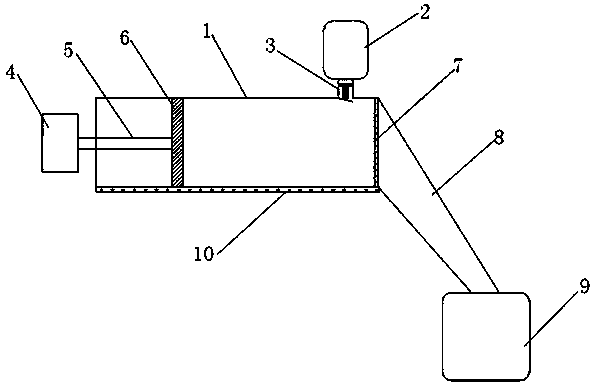

本实用新型公开了一种污水处理中的污泥处理装置，主要包括筒体、污泥储室、通管装置、液压装置、液压杆、压缩垫、过滤网、排水管和污水储室，所述筒体横向设置，所述筒体顶端设有污泥储室，所述污泥储室通过通管装置与所述筒体相通，所述筒体一端设有液压装置，所述液压装置上设有液压杆，所述液压杆伸入到所述筒体内，所述液压杆顶端设有压缩垫，所述压缩垫的直径略大于所述筒体直径，所述筒体另一端设有过滤网，所述过滤网外设有倾斜向下设置的排水管，所述排水管下端设有污水储室。本实用新型结构简单，使用方便，处理速度快，工作效率高，处理效果好。
权利要求书
1.一种污水处理中的污泥处理装置，其特征在于：主要包括筒体、污泥储室、通管装置、液压装置、液压杆、压缩垫、过滤网、排水管和污水储室，所述筒体横向设置，所述筒体顶端设有污泥储室，所述污泥储室通过通管装置与所述筒体相通，所述筒体一端设有液压装置，所述液压装置上设有液压杆，所述液压杆伸入到所述筒体内，所述液压杆顶端设有压缩垫，所述压缩垫的直径略大于所述筒体直径，所述筒体另一端设有过滤网，所述过滤网外设有倾斜向下设置的排水管，所述排水管下端设有污水储室。
2.如权利要求1所述的污水处理中的污泥处理装置，其特征在于：所述通管装置包括管道本体、焊接杆、弹簧和盖板，所述管道本体内设有横向的焊接杆，所述管道本体近筒体端部设有盖板，在所述焊接杆与所述盖板之间设有弹簧。
3.如权利要求1或2所述的污水处理中的污泥处理装置，其特征在于：还包括加热层，所述加热层设于所述筒体底端。
4.如权利要求3所述的污水处理中的污泥处理装置，其特征在于：所述加热层为电加热曾或蒸汽加热层。
说明书
一种污水处理中的污泥处理装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水处理中的污泥处理装置。
背景技术
在微生物法的污水处理过程中，由于微生物对污水中有机物和无机物的消化吸收，逐渐形成大量的污泥产生。在污水处理逐渐的运行过程中，有一部分污泥进入下一步的污水处理中作为“种子”，进行污水净化处理;而另一部分污泥则作为废弃物被遗弃，不再参与到污水处理中。这一部分污泥，其介于液体和固体之间的状态，而且很难通过直接的沉淀分离法将污泥分离。如果直接放置在地面之上，则需要很大的摊放面积，浪费地面资源，不能实现集约化生产。因此需要对污泥进行再处理，使污泥快速得到烘干。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种污水处理中的污泥处理装置，旨在解决现有技术中存在的污泥处理效率低，占地面积大等的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理中的污泥处理装置，主要包括筒体、污泥储室、通管装置、液压装置、液压杆、压缩垫、过滤网、排水管和污水储室，所述筒体横向设置，所述筒体顶端设有污泥储室，所述污泥储室通过通管装置与所述筒体相通，所述筒体一端设有液压装置，所述液压装置上设有液压杆，所述液压杆伸入到所述筒体内，所述液压杆顶端设有压缩垫，所述压缩垫的直径略大于所述筒体直径，所述筒体另一端设有过滤网，所述过滤网外设有倾斜向下设置的排水管，所述排水管下端设有污水储室。
优选的，所述通管装置包括管道本体、焊接杆、弹簧和盖板，所述管道本体内设有横向的焊接杆，所述管道本体近筒体端部设有盖板，在所述焊接杆与所述盖板之间设有弹簧。
优选的，还包括加热层，所述加热层设于所述筒体底端。
优选的，所述加热层为电加热曾或蒸汽加热层。
本实用新型的有益之处在于：通过在筒体一端设置了液压装置，从而利用压力使污泥得到过滤，使污水和污泥得到分离，并对污水进行收集;而污泥储室通过通管装置对污泥进行限制性的漏下到筒体内，使筒体内密封性强，压缩效果好。而设置的加热层，能够对污泥进行进一步的加热，使污泥得到双重除湿，快速处理污泥。本实用新型结构简单，使用方便，处理速度快，工作效率高，处理效果好。
