申请日2015.04.16
公开(公告)日2015.08.12
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型公开了一种污泥热干化冷却一体机，属于污泥干燥设备领域;包括主机和辅机，主机包括支架、传动部件、顶盖部件、设置在顶盖部件上的进料口和排气部件;顶盖部件的下方设有主机加热装置，主机加热装置包括浆翼轴部件、蒸汽夹套部件及保温层部件;主机加热装置下方设有卸料部件;卸料部件的与辅机相连，辅机包括空心浆翼式冷却机;采用浆翼轴部件和夹套部件对污泥进行加热，同时保温层部件设在蒸汽夹套外，减少热量流失。加热后的污泥进到冷却机中，通过浆翼轴和夹套部件内的冷却水对污泥进行有效冷却，且升温后的热水通过提升泵循环至主机进口泥水热交换器中，进行回收热能，降温后再循环至辅机冷却污泥，节约能耗。
权利要求书
1.一种污泥热干化冷却一体机，其特征在于：包括主机和辅机，所述主机包括支架、传 动部件、顶盖部件、设置在顶盖部件上的进料口和排气部件;所述顶盖部件的下方设有主机 加热装置，所述主机加热装置包括浆翼轴部件、蒸汽夹套部件及保温层部件;所述浆翼轴部 件与传动部件连接;所述主机加热装置下方设有卸料部件;所述卸料部件与辅机相连，所述 辅机包括空心浆翼式冷却机。
2.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述主机的进料口内 部设有泥水热交换器，用来预热污泥。
3.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述浆翼轴部件有两 根，且旋向相反;浆翼轴部件上的浆翼且为中空。
4.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述浆翼轴部件设置 在蒸汽夹套部件内部;所述保温层部件设置在蒸汽夹套外部。
5.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述卸料部件设置在 主机加热装置末端下方。
6.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述卸料部件内部设 有螺旋叶片，所述螺旋叶片与传动部件通过橡胶履带连接。
7.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述空心浆翼式冷却 机包括浆翼轴部件、夹套部件、提升泵。
8.根据权利要求7所述的一种污泥热干化冷却一体机，特征在于，所述空心浆翼式冷却 机中的夹套部件设置在空心浆翼式冷却机中的浆翼轴部件的外部。
9.根据权利要求7所述的一种污泥热干化冷却一体机，特征在于，所述提升泵设置在空 心浆翼式冷却机的尾部，通过水管连接到泥水热交换器中。
10.根据权利要求1所述的一种污泥热干化冷却一体机，特征在于，所述传动组件有4 组，其中2组分别通过橡胶履带与蒸汽旋转接头连接，蒸汽旋转接头另一端与主机加热装置 中的两根浆翼轴部件连接，另1组通过橡胶履带与卸料部件中的旋转叶片连接，最后1组通 过橡胶履带与空心浆翼式冷却机中的浆翼轴部件连接。
说明书
一种污泥热干化冷却一体机
技术领域
本实用新型涉及一种污泥热干化冷却一体机，属于污泥干燥设备领域。
背景技术
工业和城市污水处理过程中会产生大量含水较高的污泥，污泥的处置和开发利用问题亟 待解决。污泥经过干化处理，可焚烧，制砖，填埋堆肥等。
目前，传统的污泥处理都采用污泥干燥机，此污泥干燥机处理效率不高，自动化程度差， 并且只针对污泥干燥，因此干燥后的污泥需要自然冷却，从而造成热污染和能量浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种污泥处理设备，该设备自动化程度高，易控 制且集污泥干燥与冷却于一体，以有效提高污泥处理效率，减少能源浪费。

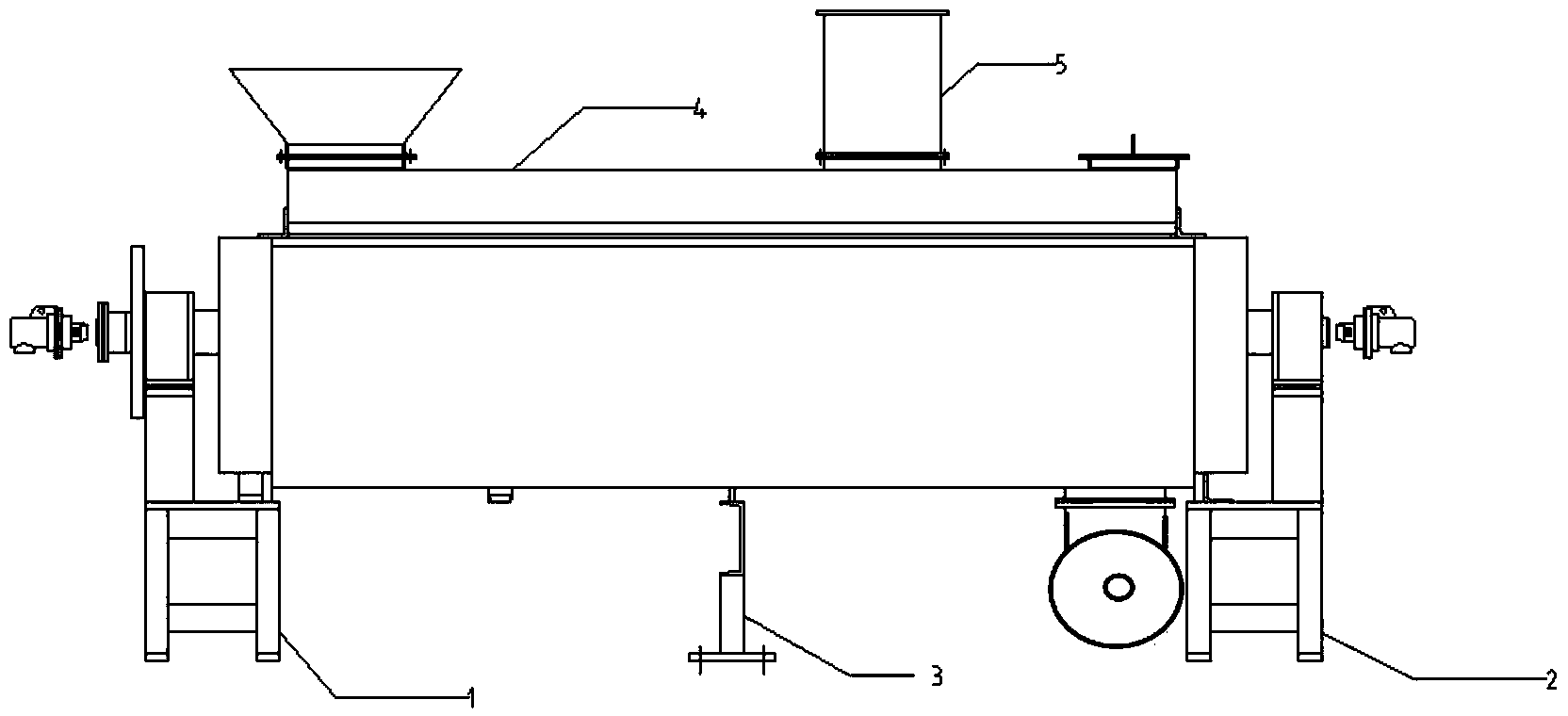

本实用新型提供的一种污泥热干化冷却一体机，其特征在于：包括主机和辅机，所述主 机包括支架、传动部件、顶盖部件、设置在顶盖部件上的进料口和排气部件;所述顶盖部件 的下方设有主机加热装置，所述主机加热装置包括浆翼轴部件、蒸汽夹套部件及保温层部件; 所述浆翼轴部件与传动部件连接;所述主机加热装置下方设有卸料部件;所述卸料部件与辅 机相连，所述辅机包括空心浆翼式冷却机。
所述主机的进料口内部设有泥水热交换器，用来预热污泥。
所述浆翼轴部件有两根，且旋向相反;浆翼轴部件上的浆翼且为中空。
所述浆翼轴部件设置在蒸汽夹套部件内部，同时加热;所述保温层部件设置在蒸汽夹套 外部，减少热量的流失。
所述卸料部件设置在主机加热装置末端下方，即垂直于主机加热装置末端下方。
所述卸料部件内部设有螺旋叶片，所述螺旋叶片与传动部件通过橡胶履带连接。
所述空心浆翼式冷却机包括浆翼轴部件、夹套部件、提升泵。
所述空心浆翼式冷却机中的夹套部件设置在空心浆翼式冷却机中的浆翼轴部件的外部。
所述提升泵设置在空心浆翼式冷却机的尾部，通过水管连接到泥水热交换器中。
所述传动组件有4组，其中2组分别通过橡胶履带与蒸汽旋转接头连接，蒸汽旋转接头 另一端与主机加热装置中的两根浆翼轴部件连接，另1组通过橡胶履带与卸料部件中的旋转 叶片连接，最后1组通过橡胶履带与空心浆翼式冷却机中的浆翼轴部件连接。
所述主机，辅机同时处于微负压状态。
主机负责热干化，对物料进行接触式烘干，加热表面与物料直接接触把热量传给物料使 水分蒸发，辅机负责冷却热干化后的污泥。
本实用新型的有益效果：
1)本机具备热干化与污泥冷却一体化功能。
2)能有效提高污泥干燥处理效率，冷却水可循环利用，解决污泥干燥过程能耗高、处理 费用过高，产生热污染，运行管理及维护麻烦等问题，同时加工制造实现标准化。
3)本套工艺装置自动化程度高，易控制。
