申请日2015.04.16
公开(公告)日2015.08.12
IPC分类号C02F9/14; C02F1/28; C02F1/66
摘要

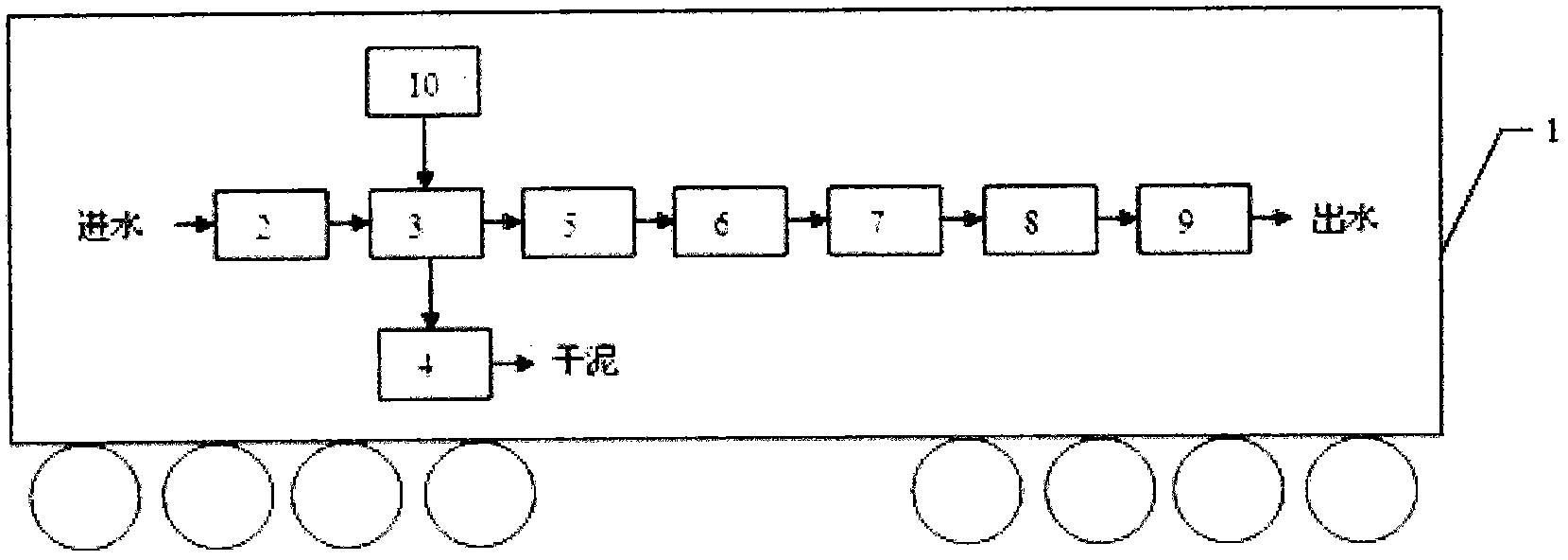

本实用新型公开了一种可移动式植物复合床污水处理设备，其特征在于：它主要包括重型机车(1)、工业有机废水收集箱(2)、中和反应箱(3)、污泥干化箱(4)、厌氧箱(5)、砂滤箱(6)、中间水箱(7)、植物复合床(8)、清水蓄水箱(9);其中，所述重型机车(1)使整个设备可以灵活方便地移动到所需要的地方;所述中和反应箱(3)的上方设有曝气器、pH计和投药点(10);工业有机废水收集箱(2)、中和反应箱(3)、厌氧箱(5)、砂滤箱(6)、中间水箱(7)依次相通;中间水箱(7)和植物复合床(8)之间设有喷淋管;植物复合床(8)和清水蓄水箱(9)通过管道相连通;中和反应箱(3)和污泥干化箱(4)通过管道相连通。本实用新型运转费用低、污水处理能力强，不仅能够绿化和美化环境，而且能够灵活方便地移动到所需要的地方，使处理的污水达到排放标准。
权利要求书
1.一种可移动式植物复合床污水处理设备，其特征在于：它主要包括重型机车 (1)、工业有机废水收集箱(2)、中和反应箱(3)、污泥干化箱(4)、厌氧箱 (5)、砂滤箱(6)、中间水箱(7)、植物复合床(8)、清水蓄水箱(9);其中， 所述重型机车(1)使整个设备可以灵活方便地移动到所需要的地方;所述中和 反应箱(3)的上方设有曝气器、pH计和投药点(10);工业有机废水收集箱(2)、 中和反应箱(3)、厌氧箱(5)、砂滤箱(6)、中间水箱(7)依次相通;中间水 箱(7)和植物复合床(8)之间设有喷淋管;植物复合床(8)和清水蓄水箱(9) 通过管道相连通;中和反应箱(3)和污泥干化箱(4)通过管道相连通。
2.根据权利要求1所述的一种可移动式植物复合床污水处理设备，其特征在于： 所述植物复合床(8)从下往上依次是排水管(11)、碎石层(12)、滤布层(13)、 粗砂层(14)、吸附填料层(15);吸附填料层(15)上种植有特定植物，此类 植物通过光合作用将吸附填料层(15)中吸附的有机物转化为植物纤维，从而 活化了吸附填料层(15)。
说明书
一种可移动式植物复合床污水处理设备
技术领域
本实用新型涉及工业有机废水处理技术领域，具体涉及一种可移动式植 物复合床污水处理设备。
背景技术
很多的小型工厂生产废水产生量很小，一般小于每日10吨，而建造污水 处理设备需要大量的资金、合适的场地和高昂的日常维护费用，造成了部分企 业的偷排工业污水，产生日益严重的环境污染问题。随着环境保护法律法规的 日益严格，这些小型工厂将会因为污水排放不达标而面临高额罚款甚至关停的 命运。处理这些小批量的废水，需要更灵活方便的污水处理设备。实用新型专 利ZL201420209536.X提到的一种新型可移动污水处理车，虽然改变了传统污水 处理装置固定化的工作模式，但是不具有绿化和美化环境的功能。本公司的实 用新型专利ZL201320335061.4提到了一种污水处理设备，虽然具有绿化和美化 环境的功能，但是不方便移动。
发明内容
本实用新型的目的在于针对现有技术的不足，而提供一种可移动式植物 复合床污水处理设备。
本实用新型是通过以下技术来实现的。
一种可移动式植物复合床污水处理设备，其特征在于：它主要包括重型 机车(1)、工业有机废水收集箱(2)、中和反应箱(3)、污泥干化箱(4)、厌 氧箱(5)、砂滤箱(6)、中间水箱(7)、植物复合床(8)、清水蓄水箱(9); 其中，所述重型机车(1)使整个设备可以灵活方便地移动到所需要的地方;所 述中和反应箱(3)的上方设有曝气器、pH计和投药点(10);工业有机废水收 集箱(2)、中和反应箱(3)、厌氧箱(5)、砂滤箱(6)、中间水箱(7)依次相 通;中间水箱(7)和植物复合床(8)之间设有喷淋管;植物复合床(8)和清 水蓄水箱(9)通过管道相连通;中和反应箱(3)和污泥干化箱(4)通过管道 相连通。
所述的一种可移动式植物复合床污水处理设备，其特征在于：所述植物 复合床(8)从下往上依次是排水管(11)、碎石层(12)、滤布层(13)、粗砂 层(14)、吸附填料层(15);吸附填料层(15)上种植有特定植物，此类植物 通过光合作用将吸附填料层(15)中吸附的有机物转化为植物纤维，从而活化 了吸附填料层(15)。
本实用新型的有益效果为：本实用新型运转费用低、污水处理能力强， 不仅能够绿化和美化环境，而且能够灵活方便地移动到所需要的地方，使处理 的污水达到排放标准。
