申请日2014.12.31
公开(公告)日2015.04.22
IPC分类号C02F11/12
摘要
本发明提供一种太阳能污泥干化装置，包括干化室(1)，其堆积污泥的底部设置有排水系统，在顶部以及至少在面向太阳的面上形成有透光部分，侧壁上设置有换气窗(2)、通风窗(3)和使空气循环的空气循环风扇(4);翻泥机(5)，其能够在污泥中前行、后退和转向，翻动污泥;室外传感器(8a)，其检测空气的温度、空气的相对湿度、太阳光辐射的强度;室内传感器(8b)，其检测干化室(1)内空气流动速度，污泥温度，污泥表面湿度;干化控制器(6)其根据传感器的检测值，控制换气窗(2)、通风窗(3)和翻泥机(5)，使污泥的水分在太阳光的照射下蒸发，干化污泥的同时，使污泥中的有机物在有氧的条件下发酵。因此，能够低能耗，高效率的干化污泥，而且不容易发生异味。

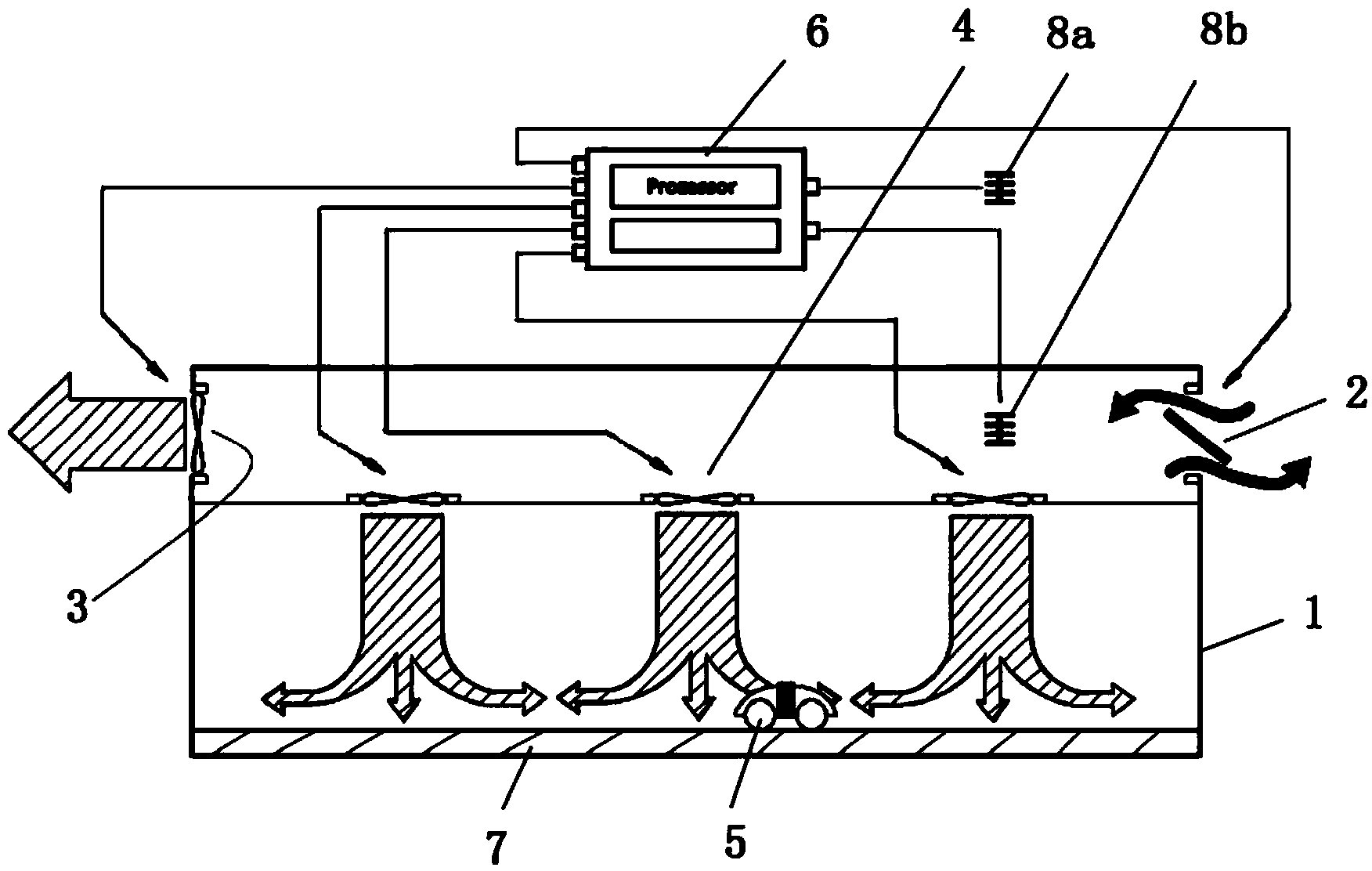

摘要附图
权利要求书
1.一种太阳能污泥干化装置，其特征在于，包括干化室(1)， 干化室(1)为干化污泥用的半封闭温室，其堆积污泥的底部设置 有排水系统，在顶部以及至少在面向太阳的面上形成有透光部分， 透光部分用透明材料覆盖，干化室(1)的侧壁上设置有换气窗(2)、 通风窗(3)，在干化室(1)内还设有使空气循环的空气循环风扇 (4);翻泥机(5)，翻泥机(5)为带动力的自走式机器人，能 够在污泥中前行、后退和转向，翻动污泥;室外传感器(8a)，室 外传感器(8a)检测室外空气的温度、空气的相对湿度、太阳光辐 射的强度;室内传感器(8b)，室内传感器(8b)检测干化室(1) 内空气流动速度、污泥温度、污泥表面湿度、污泥含水量;干化控 制器(6)，干化控制器(6)根据室外传感器(8a)和室内传感器 (8b)的检测值，控制换气窗(2)、通风窗(3)、空气循环风扇 (4)和翻泥机(5)，使污泥的水分在太阳光的照射下蒸发，干化 污泥的同时，使污泥中的有机物在有氧的条件下发酵，促进污泥水 分的蒸发，防止异味的发生。
2.根据权利要求1记载的一种太阳能污泥干化装置，其特征 在于，干化控制器(6)，在室内传感器8b检测到空气湿度达到饱 和时，打开空气循环风扇4和换气窗2以及通风窗3，通过自然循 环、通风或强制通风，将湿空气排出，使污泥表面的湿度由原先的 饱和状态进入非饱和状态，促使污泥内部水分向周围空气蒸发，当 污泥中的含水率减至近40%～60%时，根据污泥的温度或定时启动 翻泥机(5)翻动污泥，使污泥中有机物的发酵保持在最适合的状 态。
3.根据权利要求2记载的一种太阳能污泥干化装置，其特征 在于，换气窗(2)和通风窗(3)相对的设置在干化室(1)的侧 壁上。
4.根据权利要求3记载的一种太阳能污泥干化装置，其特征 在于，空气循环风扇(4)有多个，以均等的间隔设置在污泥的上 方，面朝污泥吹风。
5.根据权利要求4记载的一种太阳能污泥干化装置，其特征 在于，空气循环风扇(4)设置在换气窗(2)和通风窗(3)以下 的位置。
6.根据权利要求5记载的一种太阳能污泥干化装置，其特征 在于，翻泥机(5)具有超声波定位系统，能够在干化室(1)内自 己定位。
7.根据权利要求6记载的一种太阳能污泥干化装置，其特征 在于，干化室(1)被分割成多个干化分室，各个干化分室中分别 设置有翻泥机(5)。
8.根据权利要求1至7中任一项记载的一种太阳能污泥干化 装置，其特征在于，干化室(1)为圆形的结构，底部为钢结构或 水泥结构，覆盖干化室(1)透光部分的透明材料为塑料材料的透 明覆盖膜。
说明书
太阳能污泥干化装置
技术领域
本发明涉及利用太阳能对污泥进行干化处理的太阳能污泥干 化装置。
背景技术
在水处理工艺中不可避免的会产生污泥，这些污泥经浓缩脱水 后含水率达75%-85%，体积庞大，含有大量细菌、重金属等有害物 质。随着各地污水处理厂的扩建，这些污泥的处理与处置成了急待 解决的问题，目前传统的污泥处置办法是把它拉到垃圾填埋场填 埋。直接填埋的后果是地下水源受到污染，污泥产生的臭气污染环 境。脱水污泥的重金属还可能进入食物链给人类造成更大危害。
目前市场上的污泥干燥设备主要有：三通式回转圆通干燥机 (即转鼓干燥机)、间接加热式回转圆通干燥机、带粉碎装置的回 转圆通干燥机、流化床干燥机、蝶式干燥机、浆叶式干燥机、盘式 干燥机、带式干燥机等。污泥干燥是应用人工热源以工业化设备对 污泥进行深度脱水的处理方法，由于提高水分蒸发强度的要求，使 用人工热源，其操作温度(对污泥颗粒而言)通常大于100℃，干燥对 污泥的处理效应，不仅是深度脱水，还具有热处理的效应;加之，污 泥干燥处理的产物，其含水率可控制在20%以下,即达到抑制污泥中 的微生物活动的水平，因此污泥干燥处理可同时改变污泥的物理、化 学和生物特性。这些方法不仅需要安装大型器械设备，驱动时需要 消耗大量的电能，日常运行和维护成本非常高，操作复杂，且容易 产生臭气等异味，污染环境。
本发明的目的在于提供一种低能耗、低运行成本，操作方便， 不容易发生异味的太阳能污泥干化装置。
发明内容
本发明的第一技术方案为，一种利用太阳能污泥干化装置，其 特征在于，包括干化室(1)，干化室(1)为干化污泥用的半封闭 温室，其堆积污泥的底部设置有排水系统，在顶部以及至少在面向 太阳的面上形成有透光部分，透光部分用透明材料覆盖，干化室(1) 的侧壁上设置有换气窗(2)、通风窗(3)，在干化室(1)内还 设有使空气循环的空气循环风扇(4);翻泥机(5)，翻泥机(5) 为带动力的自走式机器人，能够在污泥中前行、后退和转向，翻动 污泥;室外传感器(8a)，室外传感器(8a)检测室外空气的温度、 空气的相对湿度、太阳光辐射的强度;室内传感器(8b)，室内传 感器(8b)检测干化室(1)内空气流动速度、污泥温度、污泥表 面湿度、污泥含水量;干化控制器(6)，干化控制器(6)根据室 外传感器(8a)和室内传感器(8b)的检测值，控制换气窗(2)、 通风窗(3)、空气循环风扇(4)和翻泥机(5)，使污泥的水分 在太阳光的照射下蒸发，干化污泥的同时，使污泥中的有机物在有 氧的条件下发酵，促进污泥水分的蒸发，防止异味的发生。
本发明的第二技术方案为，在第一方案的基础上，干化控制器 (6)，在室内传感器8b检测到空气湿度达到饱和时，打开空气循 环风扇4和换气窗2以及通风窗3，通过自然循环、通风或强制通 风，将湿空气排出，使污泥表面的湿度由原先的饱和状态进入非饱 和状态，促使污泥内部水分向周围空气蒸发，当污泥中的含水率减 至近40%～60%时，根据污泥的温度或定时启动翻泥机(5)翻动污 泥，使污泥中有机物的发酵保持在最适合的状态。
本发明的第三技术方案为，在第二方案的基础上，换气窗(2) 和通风窗(3)相对的设置在干化室(1)的侧壁上。
本发明的第四技术方案为，在第三方案的基础上，空气循环风 扇(4)有多个，以均等的间隔设置在污泥的上方，面朝污泥吹风。
本发明的第五技术方案为，在第四方案的基础上，空气循环风 扇(4)设置在换气窗(2)和通风窗(3)以下的位置。
本发明的第六技术方案为，在第五方案的基础上，翻泥机(5) 具有超声波定位系统，能够在干化室(1)内自己定位。
本发明的第七技术方案为，在第六方案的基础上，干化室(1) 被分割成多个干化分室，各个干化分室中分别设置有翻泥机(5)。
本发明的第八技术方案为，在第一至七中任一技术方案的基础 上，干化室(1)为圆形的结构，底部为钢结构或水泥结构，覆盖 干化室(1)透光部分的透明材料为塑料材料的透明覆盖膜。
根据以上记载的本发明的技术方案，由于利用太阳能的辐射和 有机物发酵时产生的温度对污泥进行干化，不仅能够节约能源，整 个干化过程不需要大型的器械设备，操作简单，日常运行和维护成 本非常低。并能防止有机物在无氧状态下发酵，防止了臭气等异味 发生，不会对环境造成污染，干化后的污泥也不会残留异味，既可 以作为肥料使用，又可以作为生物燃料进行焚烧。
