申请日2015.02.12
公开(公告)日2015.06.03
IPC分类号G01N1/10
摘要
本实用新型涉及一种污水处理化验取样辅助装置，包括底座腔，底座腔上部左右两侧分别连接有左支撑柱和右支撑柱，左支撑柱和右支撑柱上部连接有承载板，承载板上部左右两侧分别设置有左吹风机和右吹风机，左吹风机和右吹风机下部分别连接有左进气管和右进气管，左进气管和右进气管下部连接有充气腔;左立柱左侧和右立柱右侧分别设置有左取样器和右取样器，左取样器和右取样器上部分别连接有左牵引绳和右牵引绳。该实用新型装置能有效地针对污水处理中的水进行取样，方便取样后予以检测分析，便于更好地在不同地点取样，且可以浮在水面取样，使用方便，改善了取样效率。
权利要求书
1.一种污水处理化验取样辅助装置，包括底座腔，其特征在于：所述底座腔上部左右两侧分别连接有左支撑柱和右支撑柱，所述左支撑柱和右支撑柱上部连接有承载板，所述承载板上部左右两侧分别设置有左吹风机和右吹风机，所述左吹风机和右吹风机下部分别连接有左进气管和右进气管，所述左进气管和右进气管下部连接有充气腔，所述承载板左右两侧分别设置有左连接板和右连接板，所述左连接板和右连接板上分别螺纹连接有左固定螺栓和右固定螺栓，所述左连接板和右连接板上部分别设置有左立柱和右立柱，所述左立柱和右立柱上部分别连接有左支撑杆和右支撑杆，所述左支撑杆和右支撑杆上部分别连接有左支撑板和右支撑板，所述左支撑板左右两侧分别设置有第一支撑滚轮和第二支撑滚轮，所述右支撑板左右两侧分别设置有第三支撑滚轮和第四支撑滚轮，所述左立柱右侧上部和右立柱左侧上部分别设置有左收卷辊轮支柱和右收卷辊轮支柱，所述左收卷辊轮支柱和右收卷辊轮支柱上分别设置有左收卷辊轮和右收卷辊轮，所述左立柱左侧和右立柱右侧分别设置有左取样器和右取样器，所述左取样器和右取样器上部分别连接有左牵引绳和右牵引绳，所述左牵引绳跨过第一支撑滚轮和第二支撑滚轮与左收卷辊轮相连接，所述右牵引绳跨过第四支撑滚轮和第三支撑滚轮与右收卷辊轮相连接。
2.根据权利要求1所述的污水处理化验取样辅助装置，其特征在于：所述左收卷辊轮右侧和右收卷辊轮左侧均设置有摇柄。
说明书
污水处理化验取样辅助装置
技术领域
本实用新型涉及一种污水处理化验取样辅助装置，属于污水处理技术领域。
背景技术
目前，为使污水达到排水或再次使用的水质要求，需要对污水进行处理。在污水处理中，水质化验分析工作极为重要，它对污水处理过程起着指示与指导作用。正确的水质分析结果可反映出污水厂原生污水的进水浓度，经处理后的出水浓度，从而确定正确的污水处理方法。因此，需要对污水取样进行重视，保证样品的可靠性，从而保证化验得到正确的结果。
实用新型内容
本实用新型的目的在于提供一种污水处理化验取样辅助装置，以便更好地针对污水处理过程中的水进行取样处理，改善污水处理检测效果。
为了实现上述目的，本实用新型的技术方案如下。

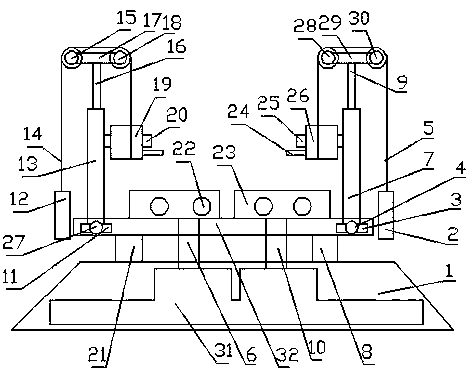

一种污水处理化验取样辅助装置，包括底座腔，底座腔上部左右两侧分别连接有左支撑柱和右支撑柱，左支撑柱和右支撑柱上部连接有承载板，承载板上部左右两侧分别设置有左吹风机和右吹风机，左吹风机和右吹风机下部分别连接有左进气管和右进气管，左进气管和右进气管下部连接有充气腔，承载板左右两侧分别设置有左连接板和右连接板，左连接板和右连接板上分别螺纹连接有左固定螺栓和右固定螺栓，左连接板和右连接板上部分别设置有左立柱和右立柱，左立柱和右立柱上部分别连接有左支撑杆和右支撑杆，左支撑杆和右支撑杆上部分别连接有左支撑板和右支撑板，左支撑板左右两侧分别设置有第一支撑滚轮和第二支撑滚轮，右支撑板左右两侧分别设置有第三支撑滚轮和第四支撑滚轮，左立柱右侧上部和右立柱左侧上部分别设置有左收卷辊轮支柱和右收卷辊轮支柱，左收卷辊轮支柱和右收卷辊轮支柱上分别设置有左收卷辊轮和右收卷辊轮，左立柱左侧和右立柱右侧分别设置有左取样器和右取样器，左取样器和右取样器上部分别连接有左牵引绳和右牵引绳，左牵引绳跨过第一支撑滚轮和第二支撑滚轮与左收卷辊轮相连接，右牵引绳跨过第四支撑滚轮和第三支撑滚轮与右收卷辊轮相连接。
进一步地，左收卷辊轮右侧和右收卷辊轮左侧均设置有摇柄。
该装置中，在左吹风机和右吹风机的作用下，气体通过左进气管和右进气管进入充气腔，使充气腔充气膨胀，为装置提供浮力，使装置浮在水面上。松开左固定螺栓和右固定螺栓，调节左立柱和右立柱的位置后再利用左固定螺栓和右固定螺栓固定。将左取样器和右取样器置于水下进行取样，利用摇柄摇动左收卷辊轮和右收卷辊轮，左收卷辊轮和右收卷辊轮分别对左牵引绳和右牵引绳进行收卷，带动左取样器和右取样器上升，使左取样器和右取样器离开水面，完成污水取样。
该实用新型的有益效果在于：该实用新型装置能有效地针对污水处理中的水进行取样，方便取样后予以检测分析，便于更好地在不同地点取样，且可以浮在水面取样，使用方便，改善了取样效率
