磷化工生产中含磷废水专用处理技术

　　申请日2014.12.31

　　公开(公告)日2015.06.24

　　IPC分类号C02F9/10

　　摘要

　　本实用新型涉及的是一种磷化工生产中含磷废水专用处理装置。由原料罐、进料泵、乏汽预热器、冷凝水预热器、三效蒸发器、间接冷凝器，二次汽冷凝水罐、二次汽冷凝水泵、旋流器、稠厚器、离心机、母液罐、母液泵组成。该废水处理装置采用三效顺流工艺流程回收磷酸盐产品。通过低成本的运行，实现磷酸盐的回收再利用，避免了资源的浪费，同时还减小了对环境的污染。本实用新型装置解决了现有技术中所存在的不足，而提供的一种设计合理、结构简单、操作方便、处理效率高的含磷酸盐废水处理装置。

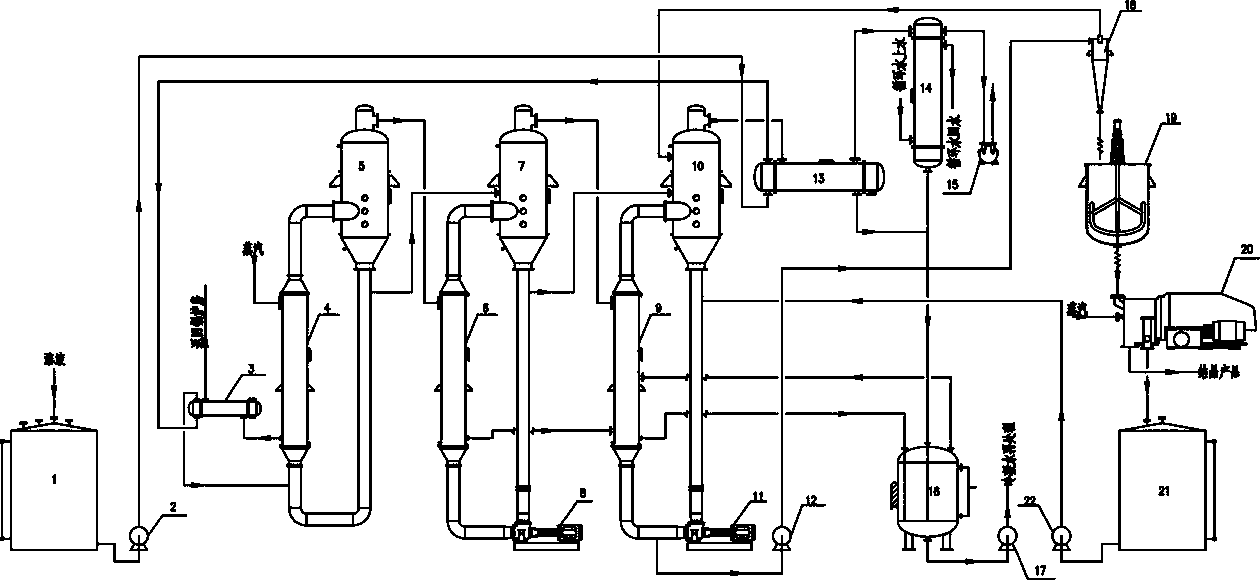

　　摘要附图

　　权利要求书

　　1.一种磷化工生产中含磷废水专用处理装置，其特征在于，包括

　　原料罐，用于接收并存储磷化工生产中产生的含磷废水;

　　进料泵，用于将来自原料罐的含磷废水泵至乏汽预热器中进行一次加热;

　　冷凝水预热器，用于将来自乏汽预热器的含磷废水进行第二次加热;

　　三效蒸发器，用于将来自第一换热器的含磷废水进行蒸发浓缩，由一效加热室、一效分离室、二效加热室、二效分离室、三效加热室以及三效分离室组成，在二效加热室和二效分离室流体连通的管路上设置有二效强制循环泵，在三效加热室和三效分离室流体连通的管路上设置有三效强制循环泵;

　　旋流器，接受来自三效蒸发器的经蒸发结晶后的含磷废水并对其进行固相增浓;

　　稠厚器，接受来自旋流器的固液物料，并在稠厚器内提高晶浆的固液比;

　　离心机，接受来自稠厚器的固液物料并进行离心分离，母液返回三效继续蒸发浓缩。

　　2.根据权利要求1所述的磷化工生产中含磷废水专用处理装置，其特征在于，所述三效蒸发器中，提供饱和生蒸汽的锅炉与所述一效加热室流体相通并提供热源，所述一效分离室闪蒸的二次蒸汽流向二效加热室并向其提供热源，二效分离室闪蒸的二次蒸汽流向三效加热室并向其提供热源，三效分离室闪蒸的二次蒸汽冷凝后由冷凝水泵输送至界外。

　　说明书

　　磷化工生产中含磷废水专用处理装置

　　技术领域

　　本发明属于化工环境领域，具体地说是涉及磷化工生产中含磷废水专用处理装置。

　　背景技术

　　目前有机磷在香料、医药、化工、农药的生产过程中应用十分广泛，由此也导致产生大量的含有机磷废水。目前企业中通常采用传统的生化法将废水中的有机磷进行脱除，存在工艺复杂，占地面积大，设备前期投入大的缺陷。

　　实用新型内容

　　本实用新型的目的就是要提供一种磷化工生产中含磷废水专用处理装置，以解决现有含磷废水处理中存在的工艺复杂，占地面积大，设备前期投入大的缺陷。

　　本实用新型是这样实现的：

　　磷化工生产中含磷废水专用处理装置包括：
