申请日2015.04.15
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要

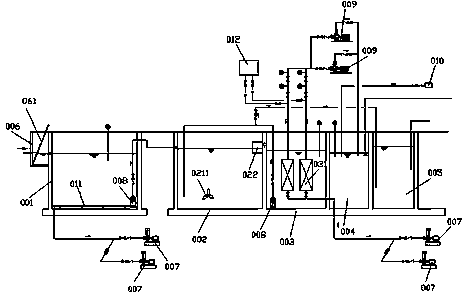

一种污水处理回用装置，包括壳体，壳体内依次排布的调节池、缺氧池、MBR生化反应池、清水消毒池以及污泥池，调节池池体左端设置有格栅井，格栅井与调节池共用池壁，格栅井一端开有进水口，与调节池共用池壁开有出水口，所述格栅井内设置有格栅过滤装置，所述调节池底部设置有曝气管道，曝气管道连接风机，池底另设有抽水泵，抽水泵通过管道连接缺氧池，缺氧池内设置有搅拌装置，缺氧池与MBR生化反应池相邻的池壁上端设置有偃水槽和出水口，所述MBR生化反应池内设置有浸没式平板膜组件，浸没式平板膜组件上端管道连接池体上方的抽吸泵，下端管道连接风机，所述MBR生化反应池底端设置有抽水泵管道连接缺氧池，清水消毒池设置管道连接消毒装置并另一管道连接与浸没式平板膜组件上端连接的抽吸泵，污泥池设置管道连接后续设备。
权利要求书
1.一种污水处理回用装置，包括壳体，壳体内依次排布的调节池、缺氧池、MBR生化反应池、清水消毒池以及污泥池，调节池池体左端设置有格栅井，格栅井与调节池共用池壁，格栅井一端开有进水口，与调节池共用池壁开有出水口，所述格栅井内设置有格栅过滤装置，所述调节池底部设置有曝气管道，曝气管道连接风机，池底另设有抽水泵，抽水泵通过管道连接缺氧池，缺氧池内设置有搅拌装置，缺氧池与MBR生化反应池相邻的池壁上端设置有偃水槽和出水口，所述MBR生化反应池内设置有浸没式平板膜组件，浸没式平板膜组件上端管道连接池体上方的抽吸泵，下端管道连接风机，所述MBR生化反应池底端设置有抽水泵管道连接缺氧池，清水消毒池设置管道连接消毒装置并另一管道连接与浸没式平板膜组件上端连接的抽吸泵，污泥池设置管道连接后续设备。
2.根据权利要求1所述的一种污水处理回用装置，其特征在于MBR生化反应池底的抽水泵另设有一管道连接污泥池。
3.根据权利要求1所述的一种污水处理回用装置，其特征在于浸没式平板膜组件上端与抽吸泵连接的管道上另设有管道连接化学清洗装置。
说明书
一种污水处理回用装置
技术领域
本发明涉及污水处理领域，尤其涉及一种污水处理回用系统。
背景技术
现有技术的MBR膜处理系统，膜容易在长期使用中污染，造成膜通量不断下降，严重影响处理效率，膜损耗较高，成本大幅上升。
发明内容
本发明针对现有技术的不足，提供了一种膜不易污染，结构简单紧凑，处理效果好，并可实现循环使用的污水处理回用装置。
为实现本发明目的，提供了以下技术方案：一种污水处理回用装置，包括壳体，壳体内依次排布的调节池、缺氧池、MBR生化反应池、清水消毒池以及污泥池，调节池池体左端设置有格栅井，格栅井与调节池共用池壁，格栅井一端开有进水口，与调节池共用池壁开有出水口，所述格栅井内设置有格栅过滤装置，所述调节池底部设置有曝气管道，曝气管道连接风机，池底另设有抽水泵，抽水泵通过管道连接缺氧池，缺氧池内设置有搅拌装置，缺氧池与MBR生化反应池相邻的池壁上端设置有偃水槽和出水口，所述MBR生化反应池内设置有浸没式平板膜组件，浸没式平板膜组件上端管道连接池体上方的抽吸泵，下端管道连接风机，所述MBR生化反应池底端设置有抽水泵管道连接缺氧池，清水消毒池设置管道连接消毒装置并另一管道连接与浸没式平板膜组件上端连接的抽吸泵，污泥池设置管道连接后续设备。
作为优选，MBR生化反应池底的抽水泵另设有一管道连接污泥池。
作为优选，浸没式平板膜组件上端与抽吸泵连接的管道上另设有管道连接化学清洗装置。
本发明的有益效果：本发明通过将整个工艺设备集中于一个壳体内，大大简化设备结构，并且设置有多个消毒清洗装置，有效防止膜的污染，增加膜通量，处理效率高，制作成本低。
