申请日2015.01.23
公开(公告)日2015.07.15
IPC分类号B01D33/073; B01D33/50; B01D33/46; B01D33/067
摘要
本实用新型公开了一种用于工业废水固液分离的转鼓过滤机，其包括机架，机箱，机箱内由机箱隔板、挡水堰、阻水板构成的堰口，堰口后部的蓄水区和设置在蓄水区的进水口和排空口，堰口前部的转鼓安装区和设置在转鼓安装区的出水口和出渣口处的刮渣机构，设置在机箱内转鼓安装区且由电机通过减速机和传动轴头驱动的圆周外缘表面设有滤网的转鼓，以及转鼓滤网清洗装置，所述转鼓圆周外缘表面的滤网由倒楔形不锈钢纵、横向栅条焊接形成栅网，栅网间隙为0.5-2.5mm的长条形。其不仅减少了栅条的使用量，过滤性能好，不易发生堵塞;而且结构紧凑，易于清洗，在处理相同废水量时，其机体较小，占用空间小。
权利要求书

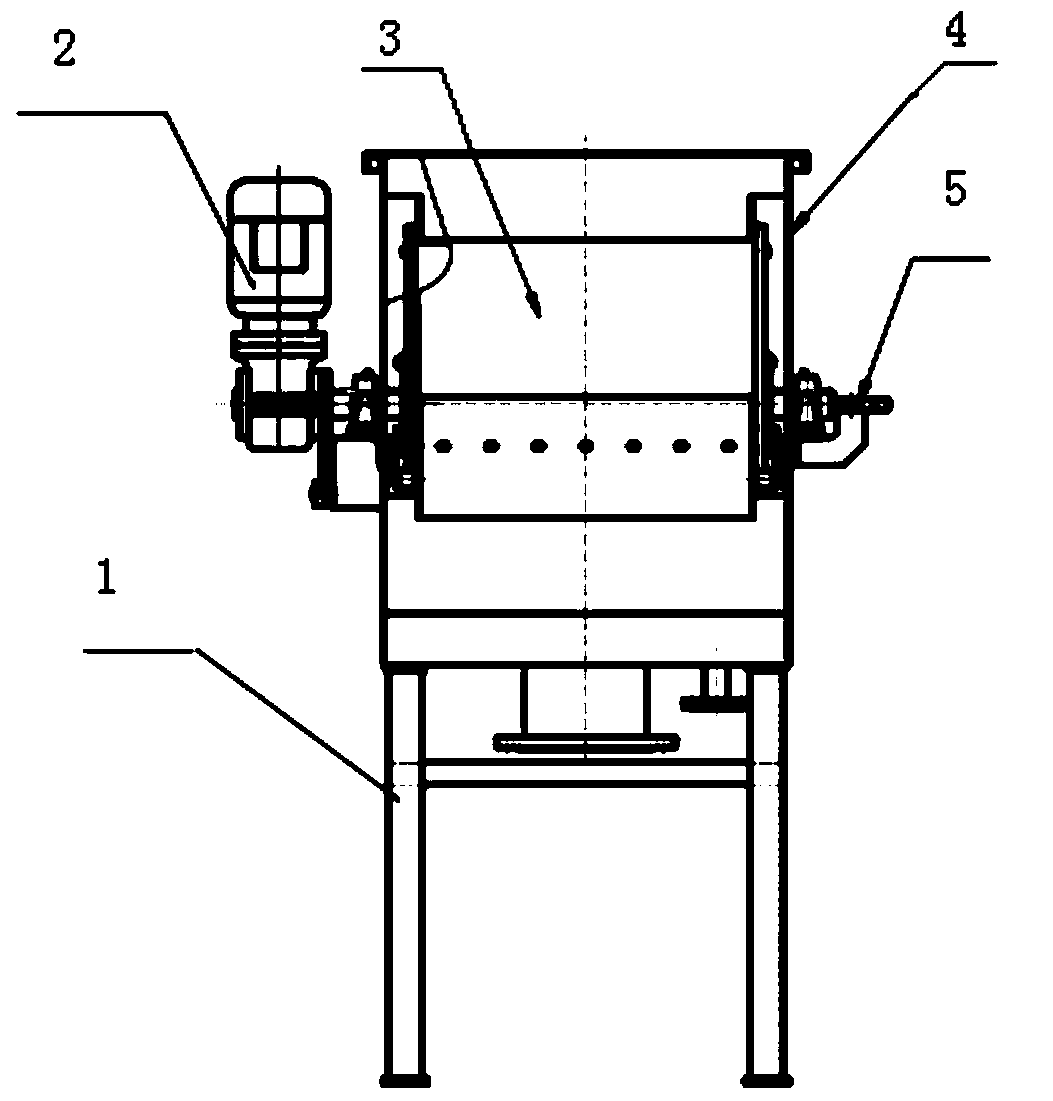

1.一种用于工业废水 固液分离的转鼓过滤机，包括机架，机箱，机箱内 由机箱隔板、挡水堰、阻水板构成的堰口，堰口后部的蓄水区和设置在蓄水 区的进水口和排空口，堰口前部的转鼓安装区和设置在转鼓安装区的出水口 和出渣口处的刮渣机构，设置在机箱内转鼓安装区且由电机通过减速机和传 动轴头驱动的圆周外缘表面设有滤网的转鼓，以及转鼓滤网清洗装置，其特 征在于：所述转鼓(3)圆周外缘表面的滤网(31)由倒楔形不锈钢纵、横 向栅条(311、312)焊接形成栅网，栅网间隙为0.5-2.5mm的长条形。
2.根据权利要求1所述的一种用于工业废水固液分离的转鼓过滤机，其 特征在于：所述由倒楔形不锈钢纵、横向栅条(311、312)焊接而成的栅网， 该栅网外缘包覆一层孔距为1.3-1.5mm,孔径为0.5mm的板网(313)。
3.根据权利要求1所述的一种用于工业废水固液分离的转鼓过滤机，其 特征在于：所述的刮渣机构(45)由底座、出渣槽、尼龙刮板、转轴、拉杆、 弹簧和弹簧张紧板构成，刮渣机构中的出渣槽(452)底部固定转轴(454)， 转轴的一端安装在底座(455)上设置的轴套内，另一端与拉杆(453)固接， 拉杆的上部通过弹簧(456)与设置在机架上的弹簧张紧板(457)连接;靠 近转鼓外缘的出渣槽一端的槽口上设有尼龙刮板(451)。
4.根据权利要求1所述的一种用于工业废水固液分离的转鼓过滤机，其 特征在于：所述的转鼓滤网清洗装置(5)由冲洗管、喷嘴、堵头、轴套、固 定圈和固定座构成，安装在转鼓滤网(31)内的冲洗管(53)一端由堵头(56) 封堵并套上轴套(51)装进设置在一侧转鼓圆盘中的轴头(21)的轴孔内， 另一端通过固定圈(54)固定在另一侧转鼓圆盘上，外接水管(55)穿过设 置在该侧转鼓圆盘旁的轴承座(22)、轴头(21)通孔和该侧转鼓圆盘，插入 转鼓滤网内的固定圈(54)中，转鼓滤网内的冲洗管上间隔设有喷嘴(52)。
说明书
用于工业废水固液分离的转鼓过滤机
技术领域
本实用新型涉及一种用于工业废水固液分离的转鼓过滤机，属废水处理 设备技术领域。
背景技术
目前，应用在啤酒、药业、木业和化工等行业的转鼓过滤机，由于其转 鼓的滤网是由不锈钢倒楔形栅条焊接形成矩形的栅隙，其虽然对工业废水中 颗粒状、絮状等悬浮物具有较好的过滤效果，但由于转鼓圆周外缘表面的滤 网栅隙太密、太小，致使过滤时，特别是在滤除废水中细长纤维状的有机悬 浮性固体和不易生物降解的漂浮物酒糟等非粘性纤维类有机物时，其栅隙往 往易于堵塞，流体难以通过，过滤性能较差;且过滤机体积大，占用空间大。
实用新型内容
本实用新型的目的在于提供一种过滤性能好，且体积较小的用于工业废 水固液分离的转鼓过滤机，以有效滤除工业废水中细长纤维状的有机悬浮性 固体和不易生物降解的漂浮物酒糟等非粘性纤维类有机物。
其技术方案是：一种用于工业废水固液分离的转鼓过滤机，包括机架， 机箱，机箱内由隔板、挡水堰、挡水侧板、阻水板构成的堰口，堰口后部的 蓄水区和设置在蓄水区的进水口和排空口，堰口前部的转鼓安装区和设置在 转鼓安装区的出水口和出渣口，设置在机箱内转鼓安装区且由电机通过减速 机和传动轴头驱动的圆周外缘表面设有滤网的转鼓，以及转鼓滤网清洗装置， 其特征在于：所述转鼓圆周外缘表面的滤网由倒楔形不锈钢栅条纵、横向 焊接而成，栅网间隙为0.5-2.5mm。
所述由倒楔形不锈钢栅条纵、横向焊接而成的栅网为稀疏的栅网，稀疏 的栅网外缘包覆一层孔距为1.3-1.5mm,孔径为0.5mm的板网。
其有益效果是：采用倒楔形不锈钢栅条纵、横向焊接而成的栅网，其不 仅减少了横向栅条的使用量，结构牢固可靠，水力特性极优，过滤性能好， 特别适合滤除废水中细长纤维状的有机悬浮性固体和不易生物降解的漂浮物 酒糟等非粘性纤维类有机物，不易发生堵塞;而且结构紧凑，易于清洗，在 处理相同废水量时，其机体较小，占用空间小。从而有效弥补了原有过滤机 占用空间过大，过滤能力不足的问题。
