申请日2015.04.15
公开(公告)日2015.08.12
IPC分类号F16K31/04; F16K31/06
摘要
本实用新型涉及一种电磁阀，特别涉及一种电动可调废水比电磁阀。具体技术方案为：一种电动可调废水比电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔内设有与电磁机构联动连接的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，阀体上设有延伸至连接腔内且可沿阀体往复移动的调节杆，调节杆相对于延伸至连接腔内一端的另一端处设有与其联动连接的控制机构，调节杆中部开设有通水孔，调节杆处于连接腔内的一端设有调节槽。采用上述技术方案，提供了一种可智能化调控、结构简单、密封性好、清洁、稳定废水流量的电动可调废水比电磁阀。
权利要求书
1.一种电动可调废水比电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔内设有与电磁机构联动连接且可促使连接腔封闭或导通的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接，阀体上设有延伸至连接腔内且可沿阀体往复移动的调节杆，其特征在于：所述的调节杆相对于延伸至连接腔内一端的另一端处设有与其联动连接的控制机构，调节杆中部开设有通水孔，调节杆处于连接腔内的一端设有调节槽。
2.根据权利要求1所述的电动可调废水比电磁阀，其特征在于：所述的控制机构为步进电机，步进电机的电机轴与调节杆联动连接，步进电机的电机轴与调节杆的连接处设有花键头，调节杆上设有与该花键头适配的花键槽。
3.根据权利要求1或2所述的电动可调废水比电磁阀，其特征在于：所述的阀体上开设有供调节杆插接的插接孔及安装腔，插接孔为螺纹孔，插接孔的轴向一端与连接腔导通，另一端与安装腔导通，安装腔相对于与插接孔导通一端的另一端与阀体外部导通，调节杆上设有与插接孔适配的外螺纹。
说明书
电动可调废水比电磁阀
技术领域
本实用新型涉及一种电磁阀，特别涉及一种电动可调废水比电磁阀。
背景技术
纯水净化设备的水处理系统需要根据季节的变化或水质的优劣对废水的排出量实施调控，其调控皆采用电磁阀实施。传统的电磁阀主要由阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔内设有与电磁机构联动连接且可促使连接腔封闭或导通的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，铁芯与密封膜片联动连接。为了对废水排出量实施控制，阀体上设有延伸至连接腔内的调节杆，调节杆呈锥形，通过其锥形调节周面可控制连接腔内的流量，然而传统的调节方式皆采用手动调节，操作人员只能通过经验实施调节，使流量的精确度无法保证，并且无法实现智能化控制。
发明内容
针对现有技术存在的不足，本实用新型提供了一种可智能化调控、结构简单、密封性好、清洁、稳定废水流量的电动可调废水比电磁阀。
为实现上述目的，本实用新型提供了如下技术方案：一种电动可调废水比电磁阀，包括有阀体及电磁机构，阀体上设有介质进入通道及介质流出通道，介质进入通道与介质流出通道之间通过连接腔导通，连接腔内设有与电磁机构联动连接且可促使连接腔封闭或导通的密封膜片，电磁机构包括有架设于阀体上的铁芯及套设于铁芯外的线圈，阀体上设有延伸至连接腔内且可沿阀体往复移动的调节杆，其特征在于：所述的调节杆相对于延伸至连接腔内一端的另一端处设有与其联动连接的控制机构，调节杆中部开设有通水孔，调节杆处于连接腔内的一端设有调节槽。
采用上述技术方案，通过采用控制机构对调节杆实施控制，调节杆进入到连接腔内部分的调节无需手动调节，控制机构可通过程序设定后，自动实施调节，而且其调节数据可随时观察及调取，不仅对流量的控制更为精确，而且调节更为方便;调节杆处于阀体内往复移动，调节杆在移动过程中，通过调节其上调节槽的面积控制废水流量。
本实用新型进一步设置为：控制机构为步进电机，步进电机的电机轴与调节杆联动连接，步进电机的电机轴与调节杆的连接处设有花键头，调节杆上设有与该花键头适配的花键槽。
采用上述技术方案，这样设置安装方便，连接紧凑。
本实用新型更进一步设置为：阀体上开设有供调节杆插接的插接孔及安装腔，插接孔为螺纹孔，插接孔的轴向一端与连接腔导通，另一端与安装腔导通，安装腔相对于与插接孔导通一端的另一端与阀体外部导通，调节杆上设有与插接孔适配的外螺纹。
采用上述技术方案，这样设置便于对调节杆的安装及方便调节杆与步进电机之间的联动。

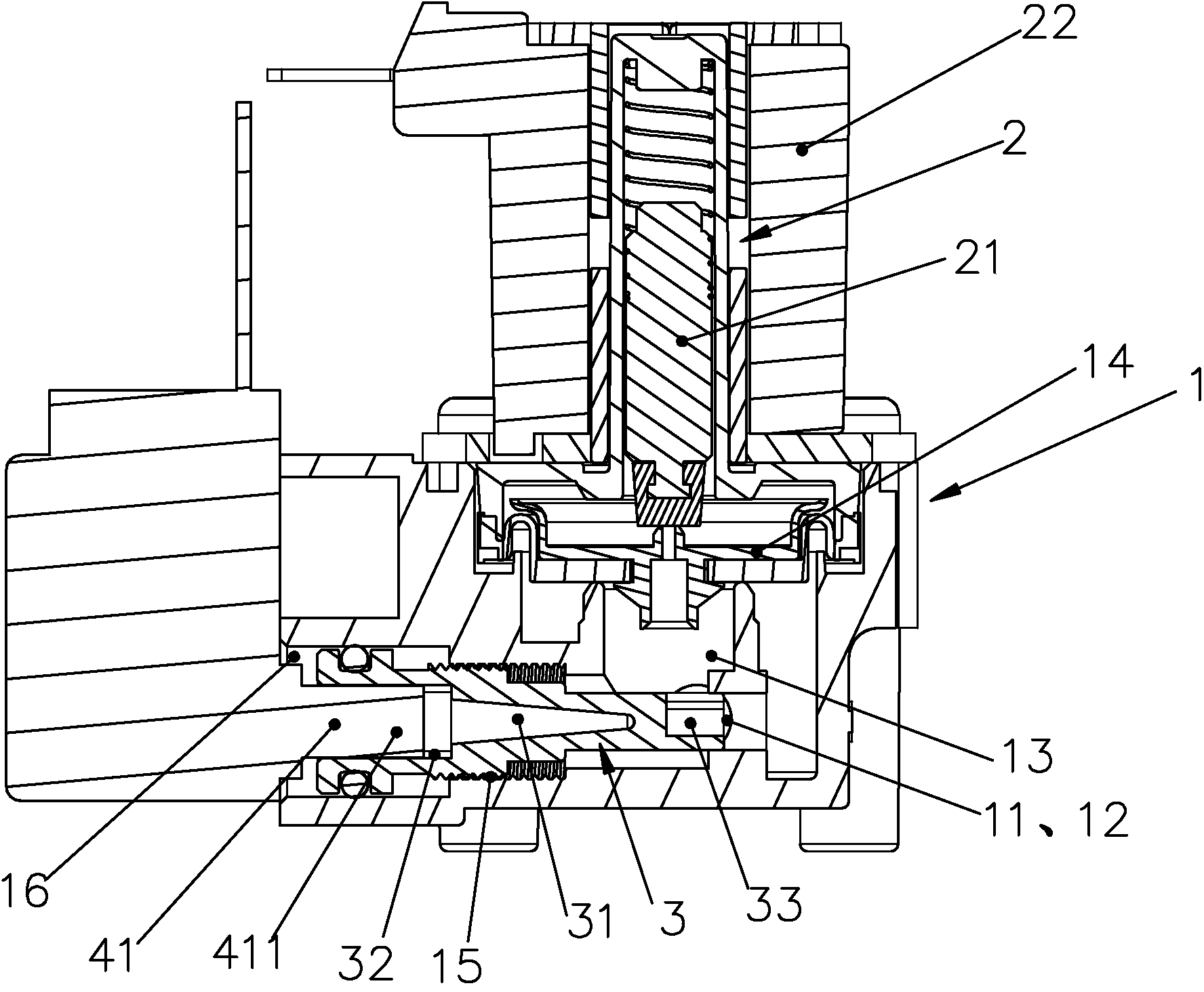

下面结合附图对本实用新型作进一步描述。
