申请日2014.12.31
公开(公告)日2015.06.17
IPC分类号F28D7/16
摘要
本实用新型涉及一种污泥处理中的物料换热器，包括竖直设置的釜体以及包覆在所述釜体外侧的保温层，所述釜体的顶部、底部分别设有第一物料入口、第一物料出口，所述釜体的内部设有至少两段列管换热机构，并且在每一段列管换热机构所在区域的釜体外侧分别设有第二物料入口、排气口、导淋口、第二物料出口。本实用新型的物料换热器通过利用从反应器出来的污泥物料或反应后的物料分离液对进入反应器前的污泥物料进行换热，能够提高能源利用效率。采用经过优化的多段列管换热机构，并且在列管换热机构的连接处留有混合区，方便污泥再分配，能够进一步提高换热效率，更加适合污泥换热特性。

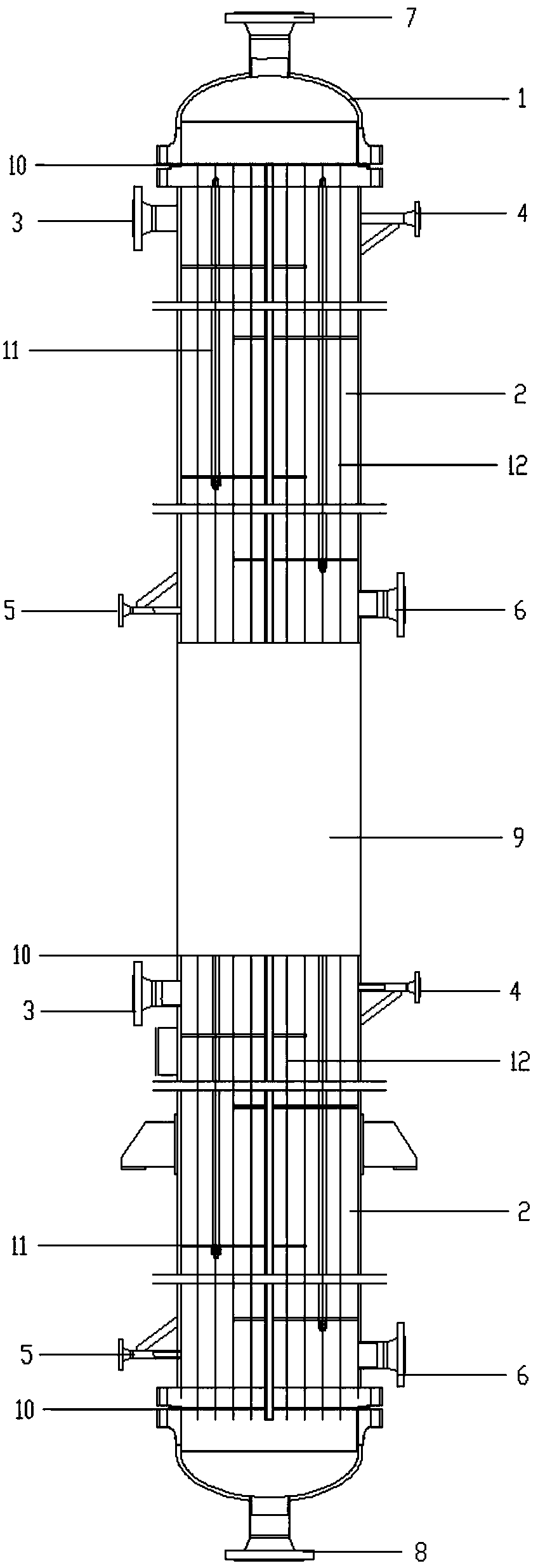

摘要附图
权利要求书
1.一种污泥处理中的物料换热器，包括釜体(1)以及包覆在所 述釜体(1)外侧的保温层，其特征在于：所述釜体(1)的顶部、底 部分别设有第一物料入口(7)、第一物料出口(8)，所述釜体(1) 的内部设有至少两段列管换热机构(2)，并且在每一段列管换热机构 (2)所在区域的釜体(1)外侧分别设有第二物料入口(3)、排气口 (4)、导淋口(5)、第二物料出口(6)。
2.根据权利要求1所述的物料换热器，其特征在于：所述第二 物料入口(3)和所述排气口(4)设置在所述导淋口(5)和所述第二 物料出口(6)的上方。
3.根据权利要求1所述的物料换热器，其特征在于：相邻两段 所述列管换热机构(2)之间通过法兰连接，并且所述连接处设有混合 区(9)。
4.根据权利要求1所述的物料换热器，其特征在于：所述列管 换热机构(2)包括横向设置在所述釜体(1)内的管板(10)、纵横 交错设置在所述管板(10)上的支架(11)以及竖直设置在所述支架 (11)上并与所述管板(10)相连接的列管(12)。
5.根据权利要求4所述的物料换热器，其特征在于：所述列管 (12)为直管。
说明书
一种污泥处理中的物料换热器
技术领域
本实用新型涉及一种物料换热器，特别是涉及一种污泥处理中的 物料换热器。
背景技术
进入“十一五”以来，我国的污水处理产业得到了快速发展，污 水处理能力及处理率增长迅速，带来了迅速增加的污泥产量。根据住 建部资料显示，截止到2009年年底，全国城镇污水处理量达到280 亿立方米，湿污泥(含水率80%)产生量突破2000万吨。根据调研 结果显示，我国污水处理厂所产生的污泥，有80%没有得到妥善处理， 污泥随意堆放及所造成的污染与再污染问题已经凸显出来，并且引起 了社会的关注。
现行的污泥处理方法，主要包括填埋、焚烧、堆肥等，填埋占用 土地量大，且渗滤液对地下水资源造成严重污染;焚烧要消耗大量能 源，焚烧产生的二噁英对大气造成二次污染;堆肥时间长，且对大气 有一定的污染。
而污泥氧化技术作为一种先进的污泥处理技术，为污泥处理行业 所广泛采用。而物料换热器作为污泥氧化技术中的核心部件，对其进 行设计、研发就显得尤为重要了。
实用新型内容
本实用新型的目的是针对目前污泥处理过程中物料换热器结构 复杂、换热效率低下的问题，提出一种污泥处理中的物料换热器。
为实现上述目的，本实用新型提供了一种污泥处理中的物料换热 器，包括釜体以及包覆在所述釜体外侧的保温层，所述釜体的顶部、 底部分别设有第一物料入口、第一物料出口，所述釜体的内部设有至 少两段列管换热机构，并且在每一段列管换热机构所在区域的釜体外 侧分别设有第二物料入口、排气口、导淋口、第二物料出口。
优选地，所述釜体的顶部、底部分别设有第一物料入口、第一物 料出口，所述釜体的内部设有至少两段列管换热机构，并且在每一段 列管换热机构所在区域的釜体外侧分别设有第二物料入口、排气口、 导淋口、第二物料出口。
优选地，所述第二物料入口和所述排气口设置在所述导淋口和所 述第二物料出口的上方。
优选地，相邻两段所述列管换热机构之间通过法兰连接，并且所 述连接处设有混合区。
优选地，所述列管换热机构包括横向设置在所述釜体内的管板、 纵横交错设置在所述管板上的支架以及竖直设置在所述支架上并与所 述管板相连接的列管。
优选地，所述列管为直管。
基于上述技术方案，本实用新型的优点是：
本实用新型的物料换热器通过利用从反应器出来的污泥物料或 反应后的物料分离液对进入反应器前的污泥物料进行换热，能够提高 能源利用效率。采用经过优化的多段列管换热机构，并且在列管换热 机构的连接处留有一处混合区，方便污泥再分配，能够进一步提高换 热效率，更加适合污泥换热特性。
