申请日2015.01.23
公开(公告)日2015.09.30
IPC分类号B01D25/12
摘要
本实用新型公开了一种新型污泥降水设备，其包括支架、设置在支架上的油缸、和油缸配合连接的压板、原料仓、横向设置在原料仓的若干块导流板、底板和储水槽;所述原料仓设置在底板上，所述底板下端设置有储水槽并且其内部设置有若干出水孔;所述压板左右两侧设置有固定块，所述固定块上设置有横向的支撑杆，所述支撑杆两端分别通过齿轮啮合在支架两侧的导轨上。本实用新型的一种新型污泥降水设备，其结构简单，操作方便，专业处理各种物料污泥降水分，水分可控制在30-40%;下压时可调停顿时间，防止连续下压造成堆放物料倒塌现象。
权利要求书
1.一种新型 污泥降水设备，其特征在于：其包括支架、设置在支架上的油缸、和油缸配合连接的压板、原料仓、横向设置在原料仓的若干块导流板、底板和储水槽;所述原料仓设置在底板上，所述底板下端设置有储水槽并且其内部设置有若干出水孔;所述压板左右两侧设置有固定块，所述固定块上设置有横向的支撑杆，所述支撑杆两端分别通过齿轮啮合在支架两侧的导轨上。
2.根据权利要求1所述的一种新型污泥降水设备，其特征在于：所述新型污泥降水设备还包括承压轴;所述承压轴一端与油缸连接，另一端通过螺栓固定在压板上。
3.根据权利要求1所述的一种新型污泥降水设备，其特征在于：每两块所述导流板横向的穿过原料仓并且保持一定的距离。
4.根据权利要求1所述的一种新型污泥降水设备，其特征在于：所述导轨内部设置有与支撑杆两端齿轮相啮合的齿轮槽。
5.根据权利要求3所述的一种新型污泥降水设备，其特征在于：所述导流板上设置有若干导流孔。
说明书
一种新型污泥降水设备
技术领域
本实用新型涉及机械设备技术领域，尤其涉及一种新型污泥降水设备。
背景技术
污泥为污水处理的终端产物(即污水的浓缩污染源)，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体，含水率高(约80%)，颗粒细比重小，外部形态为黑褐色胶状浓稠物，且易腐烂发臭。目前，中国大部分污水处理厂缺少污泥处置配套设施(目前污水处理厂污泥含水率均在80%左右)，加之现有污泥处理项目运行情况也不尽如人意(主要受制于污泥干化减量工段)，导致污泥被偷排偷放，造成二次污染，后患无穷。在国外实际上也有同类问题，这个问题的根源就是这种污泥的高含水率采用传统方法机械压滤方法很难降低，而常规污泥热干化减量化技术成本很高。其他污泥干化减量技术在二次污染、投资、运行成本方面存在诸多弊端，可以说污泥干化减量是全世界公认的污泥治理领域的最大难题。
实用新型内容
本实用新型提供了一种结构简单，操作方便，专业处理各种物料污泥降水分，水分可控制在30-40%;下压时可调停顿时间，防止连续下压造成堆放物料倒塌现象;由于每层物料有导流板支撑，可以快速将水分从导流板空隙间流出，物料的水分可以控制得更低;增加压板可以提高设备的使用率，比常规提高2倍以上。因为操作工可以在外面利用设备压制时间，将物料与导流板堆放好，然后用叉车放入压制设备的新型污泥降水设备。

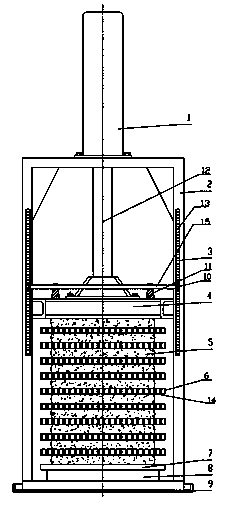

为解决上述技术问题，本申请实施例提供了一种新型污泥降水设备，其包括支架、设置在支架上的油缸、和油缸配合连接的压板、原料仓、横向设置在原料仓的若干块导流板、底板和储水槽;所述原料仓设置在底板上，所述底板下端设置有储水槽并且其内部设置有若干出水孔;所述压板左右两侧设置有固定块，所述固定块上设置有横向的支撑杆，所述支撑杆两端分别通过齿轮啮合在支架两侧的导轨上。
作为本方案的优选实施例，所述新型污泥降水设备还包括承压轴;所述承压轴一端与油缸连接，另一端通过螺栓固定在压板上。
作为本方案的优选实施例，每两块所述导流板横向的穿过原料仓并且保持一定的距离。
作为本方案的优选实施例，所述导轨内部设置有与支撑杆两端齿轮相啮合的齿轮槽。
作为本方案的优选实施例，所述导流板上设置有若干导流孔。
本实用新型的一种新型污泥降水设备，其结构简单，操作方便，专业处理各种物料污泥降水分，水分可控制在30-40%;下压时可调停顿时间，防止连续下压造成堆放物料倒塌现象;由于每层物料有导流板支撑，可以快速将水分从导流板空隙间流出，物料的水分可以控制得更低;增加压板可以提高设备的使用率，比常规提高2倍以上。因为操作工可以在外面利用设备压制时间，将物料与导流板堆放好，然后用叉车放入压制设备。
