申请日2014.12.31
公开(公告)日2015.07.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种农家乐污水快速处理系统，包括通过管道连通的机械过滤池、石英砂过滤器、气浮除油装置、水质调节池、混凝反应池、斜管沉淀池以及活性炭过滤器。本实用新型主要用于处理农家乐污水，结构紧凑，占地面积小可依托车载方式，集成物理化学处理工艺，利用污水快速处理剂，能快速高效去除污水中动植物油脂、有机物质、色度、氮、磷，实现农家乐污水的快速达标排放。

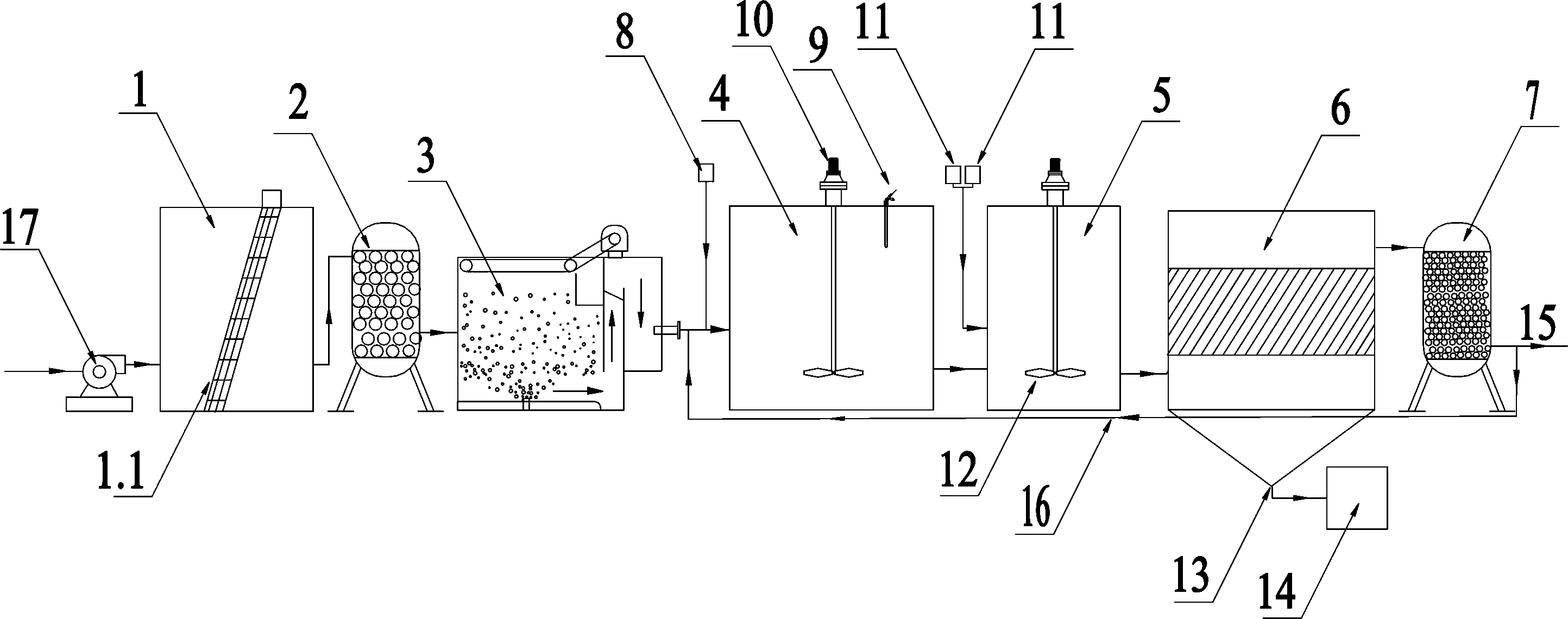

摘要附图
权利要求书
1.一种农家乐污水快速处理系统，其特征在于：包括通过管道连通的机械过滤池(1)、石英砂过滤器(2)、气浮除油装置(3)、水质调节池(4)、混凝反应池(5)、斜管沉淀池(6)以及活性炭过滤器(7)。
2.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述机械过滤池(1)内设有网格状格栅(1.1)。
3.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述气浮除油装置(3)和水质调节池(4)之间的管道上设置有加药器A(8)。
4.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述水质调节池(4)上设置有在线pH计(9)。
5.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述水质调节池(4)内还设置有搅拌装置A(10)。
6.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述混凝反应池(5)上也设置有加药器B(11)。
7.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述混凝反应池(5)也设置有搅拌装置B(12)。
8.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述斜管沉淀池(6)设置有排泥管(13)，且排泥管(13)连接有一污泥储存池(14)。
9.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述活性炭过滤器(7)上设置有出水口(15)，该出水口(15)通过一出水回流管(16)与气浮除油装置(3)和水质调节池(4)之间的管道相连通。
10.根据权利要求1所述的农家乐污水快速处理系统，其特征在于：所述机械过滤池(1)外设有原水送水泵(17)。
说明书
一种农家乐污水快速处理系统
技术领域
本实用新型涉及环保清洁装置领域，尤其涉及一种适于农家乐污水快速处理系统。
背景技术
随着农家乐这一旅游形式的蓬勃发展，其带来的水污染问题也日益突出，其中农家乐污水中类蛋白质远高于地表水，不但含有米糠菜屑等有机物，还含有大量的动植物脂肪和钠、醋酸、氯、碘等多种元素。而农家乐一般很少有完善的污水收集系统，而且，因为资金问题，很少修建专门的污水管网，未经处理直接排放于外界环境，成为农村水环境的主要污染之一。同时，农家乐污水多采用化粪池或生物方法进行处理，处理时间较长，运行管理成本高，同样不适用于分散式的农家乐污水处理。
实用新型内容
鉴于上述不足之处，本实用新型的目的在于提供一种依托车载方式，集成物理化学处理工艺，快速高效去除污水中动植物油脂、有机物质、色度、氮、磷，实现农家乐污水的快速达标排放的农家乐污水快速处理系统。
为了达到上述目的，本发明采用了以下技术方案：
一种农家乐污水快速处理系统，包括通过管道连通的机械过滤池、石英砂过滤器、气浮除油装置、水质调节池、混凝反应池、斜管沉淀池以及活性炭过滤器。
所述机械过滤池内设有网格状格栅。
所述气浮除油装置和水质调节池之间的管道上设置有加药器。
所述水质调节池上设置有在线pH计。
所述水质调节池内还设置有搅拌装置。
所述混凝反应池上也设置有加药器。
所述混凝反应池也设置有搅拌装置。
所述斜管沉淀池设置有排泥管，且排泥管连接有一污泥储存池。
所述活性炭过滤器上设置有出水口，该出水口通过一出水回流管与气浮除油装置和水质调节池之间的管道相连通。
所述机械过滤池外设有原水送水泵，原水送水泵将农家乐污水送入机械过滤池中。
本实用新型主要用于处理农家乐污水，本实用新型结构紧凑，占地面积小可依托车载方式，集成物理化学处理工艺，利用污水快速处理剂，能快速高效去除污水中动植物油脂、有机物质、色度、氮、磷，实现农家乐污水的快速达标排放。
