申请日2015.06.25
公开(公告)日2015.12.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有臭氧消毒功能的水处理装置，包括通过管道依次连接的澄清机构、一级过滤机构、二级过滤机构、化学消毒机构和臭氧消毒机构，其中澄清机构和一级过滤机构之间、一级过滤机构与二级过滤机构之间、二级过滤机构与化学消毒机构之间、化学消毒机构与臭氧消毒机构之间以及臭氧消毒机构出口管道上均设置有阀门，待处理的水经澄清机构进行澄清处理后依次流入一级过滤机构和二级过滤机构进行两级过滤，过滤后的水依次进入化学消毒机构和臭氧消毒机构中进行化学消毒和臭氧消毒，消毒后的水通过臭氧消毒机构出口管道上的阀门流出。本实用新型通过设置多级过滤和消毒机构，从而实现对水的多级循环处理，使得处理后的水质大大提高。
权利要求书

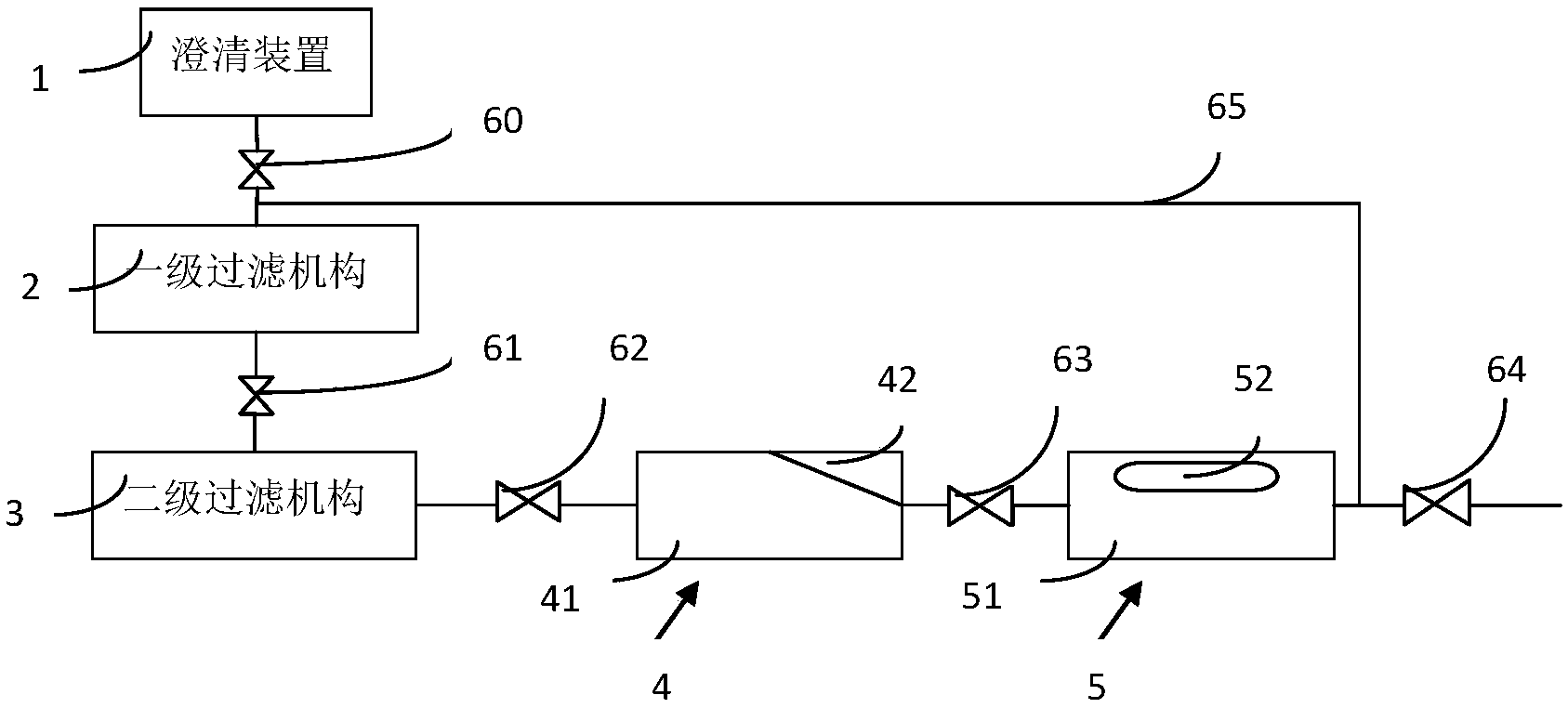

1.一种具有臭氧消毒功能的水处理装置，包括通过管道依次连接的澄清机构(1)、一级过滤机构(2)、二级过滤机构(3)、化学消毒机构(4)和臭氧消毒机构(5)，其中所述澄清机构(1)和一级过滤机构(2)之间、一级过滤机构(2)与二级过滤机构(3)之间、二级过滤机构(3)与化学消毒机构(4)之间、化学消毒机构(4)与臭氧消毒机构(5)之间以及臭氧消毒机构(5)出口管道上均设置有阀门，待处理的水经所述澄清机构(1)进行澄清处理后依次流入一级过滤机构(2)和二级过滤机构(3)进行两级过滤，过滤后的水依次进入化学消毒机构(4)和臭氧消毒机构(5)中进行化学消毒和臭氧消毒，消毒后的水通过臭氧消毒机构(5)出口管道上的阀门流出。
2.根据权利要求1所述的一种具有臭氧消毒功能的水处理装置，其中，所述臭氧消毒机构(5)出口管道位于其阀门入口前还设置有与一级过滤机构(2)入口连通的循环管道(65)，用于将经臭氧消毒后的水再次送入一次过滤机构(2)，以对水进行循环处理。
3.根据权利要求1或2所述的一种具有臭氧消毒功能的水处理装置，其中，所述臭氧消毒机构(5)包括臭氧消毒容器(51)和设置在臭氧消毒容器(51)中的臭氧发生器(52)，所述化学消毒机构(4)中的水流入该臭氧消毒容器(51)中，通过该臭氧发生器(52)产生的臭氧进行臭氧消毒。
4.根据权利要求1或2所述的一种具有臭氧消毒功能的水处理装置，其中，所述化学消毒机构(4)包括化学消毒容器(41)和设置在其中的化学药品投射机构(42)，经过二级过滤机构(3)处理后的水流入该化学消毒容器(41)中，该化学药品投射机构(42)将消毒药品投入水中以进行化学消毒。
5.根据权利要求2所述的一种具有臭氧消毒功能的水处理装置，其中，所述循环管道(65)上设置有阀门，以用于控制从臭氧消毒机构(5)中回流至一级过滤机构(2)中的水量。
说明书
一种具有臭氧消毒功能的水处理装置
技术领域
本实用新型涉及一种生活用水处理领域，具体涉及一种饮用水处理装置。
背景技术
水是人类宝贵的资源，为节约用水，目前，生活用水处理装置在实际生活中 被广泛使用，其可以将水通过过滤或消毒后继续使用，提高水的利用率。
目前的水处理设备众多系统复杂，对于饮用水的处理，目前的处理装置要么 处理效率或效果较差，导致水质无法提升，要么结构复杂、体积庞大、维护昂贵。 特别是对于发生灾害或者其他原因导致饮用水出现短缺需要大量使用饮用水处 理装置的场合，常常因为水处理装置的原因，导致饮用水处理效率较低或者水质 较差，无法满足民众的需要。
专利文献CN203392895U公开了一种基于太阳能的紫外线水处理系统，其特 征在于，包括通过管道依次连接的澄清装置、过滤器和紫外线消毒器，其中，待 处理的水经澄清装置澄清后进入过滤器，经过滤处理后流入紫外线消毒器，该紫 外线消毒器对流入的水进行消毒处理后经出口的阀门流出。上述装置尽管可以对 水进行过滤和紫外线消毒，但是，因为其过滤和消毒工序较少，水质处理完全依 赖单一的过滤装置和单一的消毒装置，无法对饮用水进行较高标准的处理，其水 质仍然有提高的空间。
实用新型内容
本实用新型旨在提供一种具有臭氧消毒功能的水处理装置，其通过设置多级 过滤和包括臭氧消毒在内的多级消毒机构，从而实现对水的多级循环处理，使得 处理后的水质大大提高，满足饮用水的要求。
为实现上述目的，本实用新型采取的技术方案如下：
一种具有臭氧消毒功能的水处理装置，包括通过管道依次连接的澄清机构、 一级过滤机构、二级过滤机构、化学消毒机构和臭氧消毒机构，其中所述澄清机 构和一级过滤机构之间、一级过滤机构与二级过滤机构之间、二级过滤机构与化 学消毒机构之间、化学消毒机构与臭氧消毒机构之间以及臭氧消毒机构出口管道 上均设置有阀门，待处理的水经所述澄清机构进行澄清处理后依次流入一级过滤 机构和二级过滤机构进行两级过滤，过滤后的水依次进入化学消毒机构和臭氧消 毒机构中进行化学消毒和臭氧消毒，消毒后的水通过臭氧消毒机构出口管道上的 阀门流出。
作为本实用新型的改进，所述臭氧消毒机构出口管道位于其阀门入口前还设 置有与一级过滤机构入口连通的循环管道，用于将经臭氧消毒后的水再次送入一 次过滤机构，以对水进行循环处理。
作为本实用新型的改进，所述臭氧消毒机构包括臭氧消毒容器和设置中容器 中的臭氧发生器，所述化学消毒机构中的水流入该臭氧消毒容器中，通过该臭氧 发生器产生的臭氧进行臭氧消毒。
作为本实用新型的改进，所述化学消毒机构包括化学消毒容器和设置在其中 的化学药品投射机构，经过二级过滤机构处理后的水流入该化学消毒容器中，该 化学药品投射机构将消毒药品投入水中以进行化学消毒。
作为本实用新型的改进，所述循环管道上设置有阀门，以用于控制从臭氧消 毒机构中回流至一级过滤机构中的水量。
本实用新型通过设置多级过滤和多级消毒机构，特别是设置臭氧消毒机构， 并可以设置循环管道以进行水的循环处理，从而可以实现对水的多级循环处理功 能，提升水处理能力和水质标准，满足实际需求。
