申请日2015.06.25
公开(公告)日2015.12.02
IPC分类号B08B9/051
摘要
本实用新型公开了一种用于排水管网清淤机器人用的双对称螺旋污泥收集器，包括搅拌马达、搅拌轴、左旋搅拌叶片、右旋搅拌叶片、淤泥收集口、铲斗;在清淤机器人施工过程中，搅拌马达驱动链条带动左旋搅拌叶片和右旋搅拌叶片转动，两搅拌叶片旋向相反，不同的螺旋提升力会带动淤泥往淤泥收集口集中，使得收集效果达到最佳。这样不但实现了排水管网内淤泥与杂物的搅动，而且充分达到了淤泥与杂物的良好收集效果。采用本实用新型的技术方案，结构简单可靠、淤泥收集效率明显提高。
权利要求书
1.一种用于排水管网清淤机器人的双对称螺旋污泥收集器，其特征在于，包括搅拌马达、搅拌轴、左旋搅拌叶片、右旋搅拌叶片、淤泥收集口、铲斗;
所述左旋搅拌叶片、右旋搅拌叶片安装在搅拌轴上，马达与搅拌轴传动连接，可以驱动搅拌轴转动，所述铲斗通过轴承安装在搅拌轴上，铲斗可以绕搅拌轴旋转;
所述左旋搅拌叶片、右旋搅拌叶片在搅拌轴上对称布置，左、右旋搅拌叶片对接部位呈30°角，所述淤泥收集口位于30°角的中央。
2.根据权利要求1所述的一种用于排水管网清淤机器人的双对称螺旋污泥收集器，其特征在于，所述左旋搅拌叶片、右旋搅拌叶片对接部位采用焊接结构。
说明书
一种用于排水管网清淤机器人的双对称螺旋污泥收集器
技术领域
本实用新型涉及一种排水管网清淤装置，具体涉及一种用于排水管网清淤 机器人的双对称螺旋污泥收集器。
背景技术
每年汛期，由于排水管网污泥淤积影响排水畅通，天下暴雨后，越来越多 的城市都会出现因城市排水管网污泥淤积所致的路面严重积水，严重的甚至导 致该路段的交通中断，严重的影响了人民的生活、生产。地下排水管网需要定 期清理污泥，清淤过程中首先要对排水管网中的淤泥进行搅拌收集，然而传统 的淤泥收集器采用单螺旋搅拌结构，淤泥收集效率低下。
实用新型内容
本实用新型所要解决的技术问题是，提供一种用于排水管网清淤机器人用 的双对称螺旋污泥收集器，可以大大大提高清淤效率。

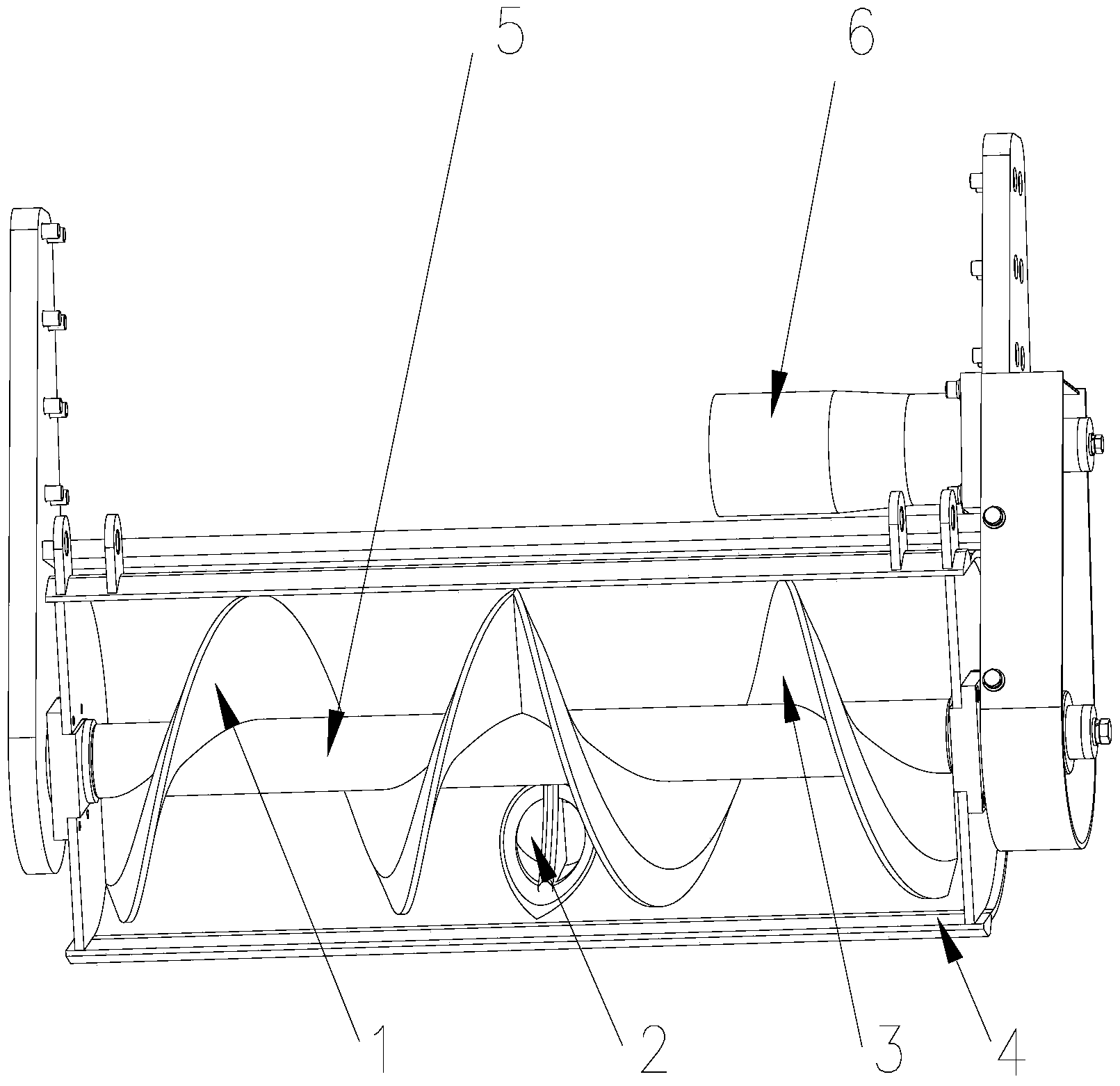

本实用新型的技术方案如下：一种用于排水管网清淤机器人用的双对称螺 旋污泥收集器，包括搅拌马达、搅拌轴、左旋搅拌叶片、右旋搅拌叶片、淤泥 收集口、铲斗;
所述左旋搅拌叶片、右旋搅拌叶片安装在搅拌轴上，马达与搅拌轴传动连 接，可以驱动搅拌轴转动，所述铲斗通过轴承安装在搅拌轴上，铲斗可以绕搅 拌轴旋转;
所述左旋搅拌叶片、右旋搅拌叶片在搅拌轴上对称布置，左、右旋搅拌叶 片对接部位呈30°角，所述淤泥收集口位于30°角的中央。
左、右旋搅拌叶片对接部位采用焊接结构，在清淤机器人施工过程中，搅 拌马达驱动链条带动左旋搅拌叶片和右旋搅拌叶片转动，两搅拌叶片旋向相反， 不同的螺旋提升力会带动淤泥往淤泥收集口集中，由于左、右旋搅拌叶片对接 部位设计呈30°角，使得收集效果达到最佳。这样不但实现了排水管网内淤泥 与杂物的搅动，而且充分达到了淤泥与杂物的良好收集效果。
采用本实用新型的技术方案，结构简单可靠、淤泥收集效率明显提高。
