申请日2015.06.25
公开(公告)日2015.12.16
IPC分类号C02F11/12
摘要

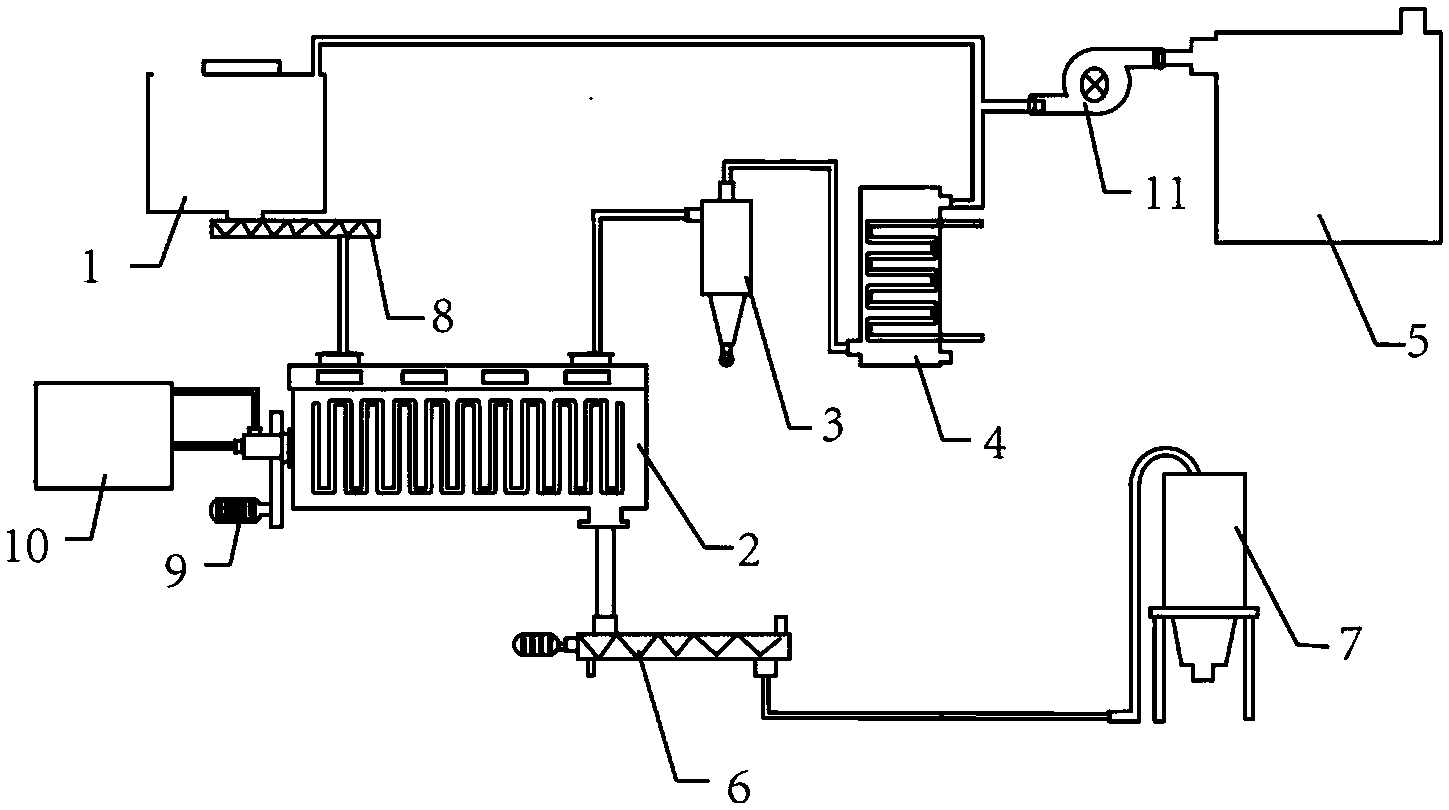

本实用新型提供一种污泥干化处理装置，包括湿污泥仓、干燥机、除尘器、冷凝器、除臭系统、冷却机和干污泥仓;湿污泥仓的出口通过污泥泵与干燥机相连，湿污泥通过污泥泵进入到干燥机的进行干燥处理，干燥机的左侧通过水泵一连接有热源蒸气机，干燥机的左侧出口，通过水泵将冷凝水带入到热源蒸气机，将冷凝水进行加热处理，其蒸汽返回干燥机，干燥机的下侧出口连接有冷却机，之后输送到干污泥仓中，同时干燥机上面出口连接除尘器，经除尘后的气体进入到冷凝器中进行冷凝处理，冷凝器通过风机连接除臭系统，将粉尘通过除臭系统进行净化处理后。本实用新型具有无需添加药剂，不用外部热源，将污泥干化到含水率小于10%。
权利要求书
1.一种污泥干化处理装置，其特征在于，包括湿污泥污泥仓、干燥机、除尘器、冷凝器、 除臭系统、冷却机和干污泥仓;所述湿污泥仓上面设有湿污泥仓的进口，所述湿污泥仓下 面设有湿污泥仓的出口，所述湿污泥仓的出口通过污泥泵与干燥机相连，湿污泥通过污泥 泵进入到干燥机的进行干燥处理，所述干燥机的左侧通过水泵连接有热源蒸气机，干燥机 的左侧出口通过水泵将冷凝水带入到热源蒸气机，其蒸汽返回干燥机，所述干燥机的下侧 出口连接有冷却机，经干燥机干燥的污泥进入到冷却机进行冷却，之后输送到干污泥仓中， 同时干燥机上面出口连接除尘器，经除尘后的气体进入到冷凝器中进行冷凝处理，所述冷 凝器设有冷却进水口与冷却出水口，所述冷凝水采用下进上出，所述冷凝器通过风机连接 除臭系统，将粉尘通过除臭系统进行净化处理后，检测符合排放标准后，排到大气中。
2.根据权利要求1所述一种污泥干化处理装置，其特征在于，所述干燥机为超圆盘式 干燥机。
3.根据权利要求1所述一种污泥干化处理装置，其特征在于，所述冷凝器的下面设有 尾气凝结水的出口，将尾气冷凝水进入到污水处理系统进行处理。
4.根据权利要求1所述一种污泥干化处理装置，其特征在于，所述除臭系统采用生物 除臭系统。
5.根据权利要求1所述一种污泥干化处理装置，其特征在于，所述湿污泥仓的进口设 有自动闭合的盖子，同时湿污泥仓与风机相连将粉尘带入到除臭系统中。
说明书
一种污泥干化处理装置
技术领域
本实用新型属于环保技术领域，主要涉及一种污泥干化处理装置。
背景技术
随着工业化、城镇化步伐的加速，我国的污水处理量越来越大，相应的污泥产生量迅 速增加。“十二五”规划污水年处理量将达500亿立方米，相应的污泥(含水率80%)年 产生量约4000万吨;到2020年，预计我国污泥产量将突破年6000万吨。迄今，大部分 污泥没有得到妥善处理，二次污染问题突出。
城市生活污水处理后的污泥，一般含水率约80%，富含有机质等营养成分，又含有一 定量的重金属和病毒、病原体、寄生虫卵等有害物质，污泥处置不当会造成严重的二次环 境污染。目前国污泥主要的处置方法是填埋、焚烧、填海与农田应用，欧美各国主要是填 埋和农田利用，日本填海造地的污泥占70%以上，目前我国的污水厂污泥的主要去向是 垃圾填埋场，随着污水处理率的不断提高，污泥大量的产出给垃圾填埋场带来巨大负担， 缩短了填埋场的使用年限，进而给城市垃圾处理又造成了影响，并使得适宜填埋的场所显 得越来越有限。因此为城市污水厂的污泥寻求解决出路，是至关重要的。
国内外许多机构及个人在污泥干化方面进行了大量研发，且已经取得了一定的进展。 目前，污泥干化主要技术路线有热干化(蒸汽、热风、烟气)，机械干化(压滤、离心)，太 阳能干化等。热干化速度快、效果好，采用蒸汽、热风等一次能源，能耗较大，采用烟气 对热能系统有一定影响。机械干化通常需要在污泥中加入药剂，药剂会带来污泥量的增加 并且会对后道处理带来不利影响，更不利的是机械干化在使用药剂的情况下通常不能把水 分。因此需要设计一种很好的处理方法和与之相配套的设备来解决现有污泥干化的问题。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种运行经济、干化效果好的污泥干化处 理装置。
本实用新型解决上述技术问题所采用的技术方案是：
一种污泥干化处理装置，其特征在于，包括湿污泥仓、干燥机、除尘器、冷凝器、除 臭系统、冷却机和干污泥仓;所述湿污泥仓上面设有湿污泥仓的进口，所述湿污泥仓下面 设有湿污泥仓的出口，所述湿污泥仓的出口通过污泥泵与干燥机相连，湿污泥通过污泥泵 进入到干燥机的进行干燥处理，所述干燥机的左侧通过水泵连接有热源蒸气机，干燥机的 左侧出口通过水泵将冷凝水带入到热源蒸气机，将冷凝水进行加热处理，其蒸汽返回干燥 机，为其提供热源，保证了水的循环利用，所述干燥机的下侧出口连接有冷却机，将经干 燥机干燥的污泥进入到冷却机进行冷却，之后输送到干污泥仓中，同时干燥机上面出口连 接除尘器，通过除尘器将污泥干燥后产生的粉尘进行净化处理，经除尘后的气体进入到冷 凝器中进行冷凝处理，所述冷凝器设有冷却进水口与冷却出水口，所述冷凝水采用下进上 出原则，保证冷凝充分，同时冷凝效果好，所述冷凝器通过风机连接除臭系统，将粉尘通 过除臭系统进行净化处理后，检测符合排放标准后，排到大气中。
进一步，所述干燥机为超圆盘式干燥机。
进一步，所述冷凝器的下面设有尾气凝结水的出口，将尾气冷凝水进入到污水处理系 统进行处理。
进一步，所述湿污泥仓的进口设有自动闭合的盖子，同时湿污泥仓与风机相连将粉尘 进入到除臭系统中。
进一步，所述除臭系统采用生物除臭系统。
本实用新型的优点在于：本实用新型具有无需添加药剂，不用外部热源，将污泥干化 到含水率小于10%，污泥的所蕴含的能量充分保留，可以进一步实现资源化利用;同时 整个干化装置多处实现了资源的重复利用，降低了整个干化成本。
