申请日2015.06.25
公开(公告)日2015.12.23
IPC分类号B01F15/04; C02F1/00
摘要
本实用新型属于净水滤料生产设备技术领域，尤其涉及一种污泥定量供应装置。包括由多个立柱支撑的托板，在托板上设有顶部封口的筒体，在筒体侧壁的顶部设有缺口、在该缺口的下沿固接有接料台构成进料口;在筒体后侧壁的底部固接有横向的轴套，在筒体前侧壁的底部固接有横向的、外端封口的料筒，轴套与料筒两者共中心线;还包括后端带有芯轴的绞龙，芯轴位于轴套内并穿出，绞龙的中部位于筒体内腔的底部、外端位于料筒内;在筒体的后侧壁上还固接有支架，在支架上安装有驱动芯轴转动的减速机;在料筒的底壁上固接连接有出料管;还包括固接安装在筒体前侧壁中部的控制器，减速机与控制器电连接。
权利要求书

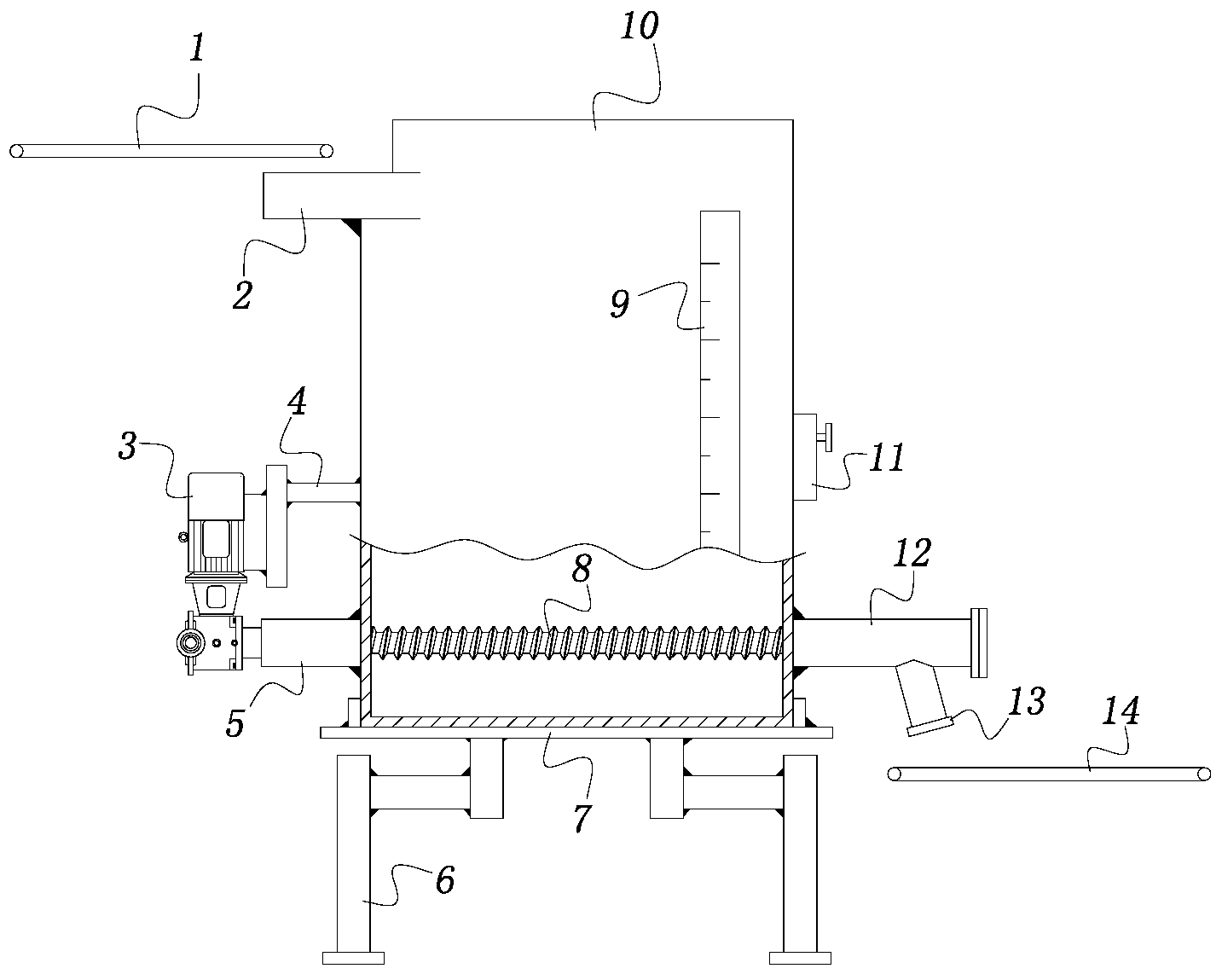

1.一种污泥定量供应装置，其特征在于：包括由多个立柱(6)支撑的托板(7)， 在托板(7)上设有顶部封口的筒体(10)，在筒体(10)侧壁的顶部设有缺口、在该缺 口的下沿固接有接料台(2)构成进料口;在筒体(10)后侧壁的底部固接有横向的轴套 (5)，在筒体(10)前侧壁的底部固接有横向的、外端封口的料筒(12)，轴套(5) 与料筒(12)两者共中心线;还包括后端带有芯轴的绞龙(8)，芯轴位于轴套(5)内 并穿出，绞龙(8)的中部位于筒体(10)内腔的底部、外端位于料筒(12)内;在筒体 (10)的后侧壁上还固接有支架(4)，在支架(4)上安装有驱动芯轴转动的减速机(3); 在料筒(12)的底壁上固接连接有出料管(13);还包括固接安装在筒体(10)前侧壁 中部的控制器(11)，减速机(3)与控制器(11)电连接。
2.如权利要求1所述的污泥定量供应装置，其特征在于：在料筒(12)的外端设有 法兰，在该法兰上固接有端盖对料筒(12)进行端封。
3.如权利要求1所述的污泥定量供应装置，其特征在于：在筒体(10)的侧壁上设 有视窗(9)。
说明书
一种污泥定量供应装置
技术领域
本实用新型属于净水滤料生产设备技术领域，尤其涉及一种污泥定量供应装置。
背景技术
净水滤料是一种对水进行净化处理的粒状滤料，能够滤除水中的细菌、余氯及有害的 溶解性重金属离子等。目前，净水滤料应用范围越来越广泛，比如修建快滤池、应用于水 厂，制成小型净水器、用于家庭，制成小型净水站、用于农村乡镇、机关团体等。目前， 净水滤料一般以粘土为主要原料，加入适当的添加剂，经过配料、造粒、烧胀等多道工序 制得。随着粘土资源的逐渐消耗，一种以河道沉积的淤泥和污水处理厂处理污水产出的污 泥为主要原料的净水滤料制备工艺逐渐得到开发和发展。其工艺流程也包括配料、造粒、 烧胀和冷却等步骤，其中配料过程主要完成污泥和淤泥两种原料的配比，由于污泥占比较 小，故常用的配料方法是在持续输送的淤泥中定量加入污泥，因此需要一种能够对污泥进 行定量供应的装置。
实用新型内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、调节便捷快速的 污泥定量供应装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种污泥定量供 应装置包括由多个立柱支撑的托板，在托板上设有顶部封口的筒体，在筒体侧壁的顶部设 有缺口、在该缺口的下沿固接有接料台构成进料口;在筒体后侧壁的底部固接有横向的轴 套，在筒体前侧壁的底部固接有横向的、外端封口的料筒，轴套与料筒两者共中心线;还 包括后端带有芯轴的绞龙，芯轴位于轴套内并穿出，绞龙的中部位于筒体内腔的底部、外 端位于料筒内;在筒体的后侧壁上还固接有支架，在支架上安装有驱动芯轴转动的减速机; 在料筒的底壁上固接连接有出料管;还包括固接安装在筒体前侧壁中部的控制器，减速机 与控制器电连接。
本实用新型的优点和积极效果是：本实用新型提供了一种结构设计简单合理的污泥定 量供应装置，通过设置筒体为污泥原料提供了收纳筒装置，污泥原料经由进料口进入筒体 暂存。通过设置由支架、减速机、绞龙、料筒和出料管构成的污泥泵出装置，实现了在减 速机的驱动作用下绞龙将筒体内的污泥原料持续、定量泵出的技术效果，通过控制器调节 减速机的转速实现对污泥供应速度的调节，调节操作十分便捷易行。整机结构紧凑，生产 现场干净整洁。
优选地：在料筒的外端设有法兰，在该法兰上固接有端盖对料筒进行端封。
优选地：在筒体的侧壁上设有视窗。
