申请日2015.06.25
公开(公告)日2015.12.16
IPC分类号C02F11/18
摘要
一种污泥饼通风干燥机，其特征在于：包括干燥机箱体、进料口、出料口、辊轴、烘干带、上层导料板、下层导料板、主风道、导流口、鼓风机和出风口，本实用新型的操作简单，设备投资少，烘干效率高，导料板的设计可以有效防止污泥饼的破碎，导流口可以更好的分布热空气，对污泥饼进行烘干，提高了烘干效率。
权利要求书

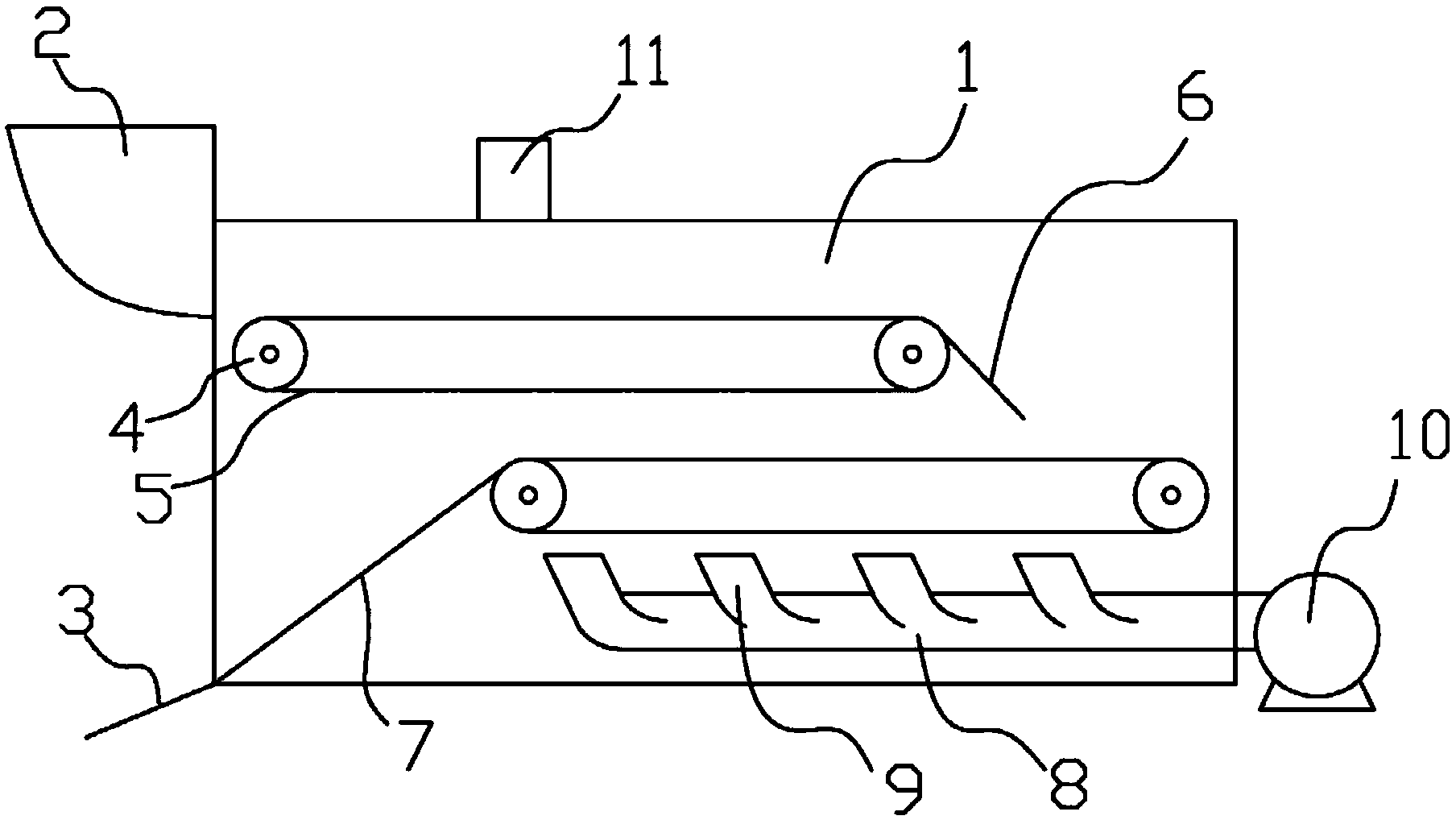

1.一种污泥饼通风干燥机，其特征在于：包括干燥机箱体、进料口、出料口、辊轴、 烘干带、上层导料板、下层导料板、主风道、导流口、鼓风机和出风口，所述箱体上部和 下部分别设置有进料口和出料口，所述箱体内部设置有辊轴与烘干带，所述辊轴与烘干带 相连接，所示烘干带为上下两层，运动方向相反，所述上层烘干带末端设置有上层导料板， 所述下层烘干带与出料口之间设置有下层导料板，所述箱体内部最下方设置有主风道，所 述主风道伸出箱体与鼓风机相连接，所述主风道上设置有导流口，所述箱体顶部设置有出 风口。
2.根据权利要求1所述的一种污泥饼通风干燥机，其特征在于：所述上层导料板为镂 空板。
3.根据权利要求1所述的一种污泥饼通风干燥机，其特征在于：所述下层导料板为实 心板，防止热空气气流短路。
4.根据权利要求1所述的一种污泥饼通风干燥机，其特征在于：所述导流口为4-8个。
说明书
一种污泥饼通风干燥机
技术领域
本实用新型涉及一种污泥干燥机，尤其涉及一种污泥饼通风干燥机。
背景技术
污水厂污泥是固体液体组成的悬浮物，含水率高，给污泥的脱水、消化、运输、综合 利用带来很大困难，严重制约了污水污泥的处理处置。我国目前采用填埋或者焚烧的方法 来处理污泥，经过电渗透脱水后的污泥饼含水率为60%以下，可以直接填埋，若进一步降 低污泥含水率至10-30%，则可以大幅度降低处理成本，并延长焚烧炉的寿命。
实用新型内容
本实用新型的目的是解决上述问题，提供一种污泥饼通风干燥机。
本实用新型的技术方案为：一种污泥饼通风干燥机，其特征在于：包括干燥机箱体、 进料口、出料口、辊轴、烘干带、上层导料板、下层导料板、主风道、导流口、鼓风机和 出风口，所述箱体上部和下部分别设置有进料口和出料口，所述箱体内部设置有辊轴与烘 干带，所述辊轴与烘干带相连接，所示烘干带为上下两层，运动方向相反，所述上层烘干 带末端设置有上层导料板，所述下层烘干带与出料口之间设置有下层导料板，所述箱体内 部最下方设置有主风道，所述主风道伸出箱体与鼓风机相连接，所述主风道上设置有导流 口，所述箱体顶部设置有出风口。
进一步，所述上层导料板为镂空板。
进一步，所述下层导料板为实心板，防止热空气气流短路。
进一步，所述导流口为4-8个。
本实用新型的有益效果在于：本装置操作简单，设备投资少，烘干效率高，导料板的 设计可以有效防止污泥饼的破碎，导流口可以更好的分布热空气，对污泥饼进行烘干，提 高了烘干效率。
