申请日2015.06.25
公开(公告)日2015.12.23
IPC分类号C02F11/12
摘要
本实用新型涉及一种挤压式污泥脱水装置。包括由立柱支撑的、底壁开设有多个水孔的筒体，筒体的两端封口且在两端板的中部均固接有轴套;在位于首端的立柱上固接有第一支架，在第一支架上安装有第一液压缸，其活塞杆位于首端的轴套内并在端部安装有第一活塞板;在位于尾端的立柱上固接有第四支架，在第四支架上安装有第二液压缸，其活塞杆位于尾端的轴套内并在端部安装有第二活塞板;在筒体顶壁的中部固接安装有侧壁带有进料口、内部带有第一绞龙的进料筒，在筒体的顶部通过第二支架安装有驱动第一绞龙的进料电机;在筒体底壁的中部固接安装有侧壁带有出料口、内部带有第二绞龙的出料筒，在筒体的底部通过第三支架安装有驱动第二绞龙的出料电机。
权利要求书

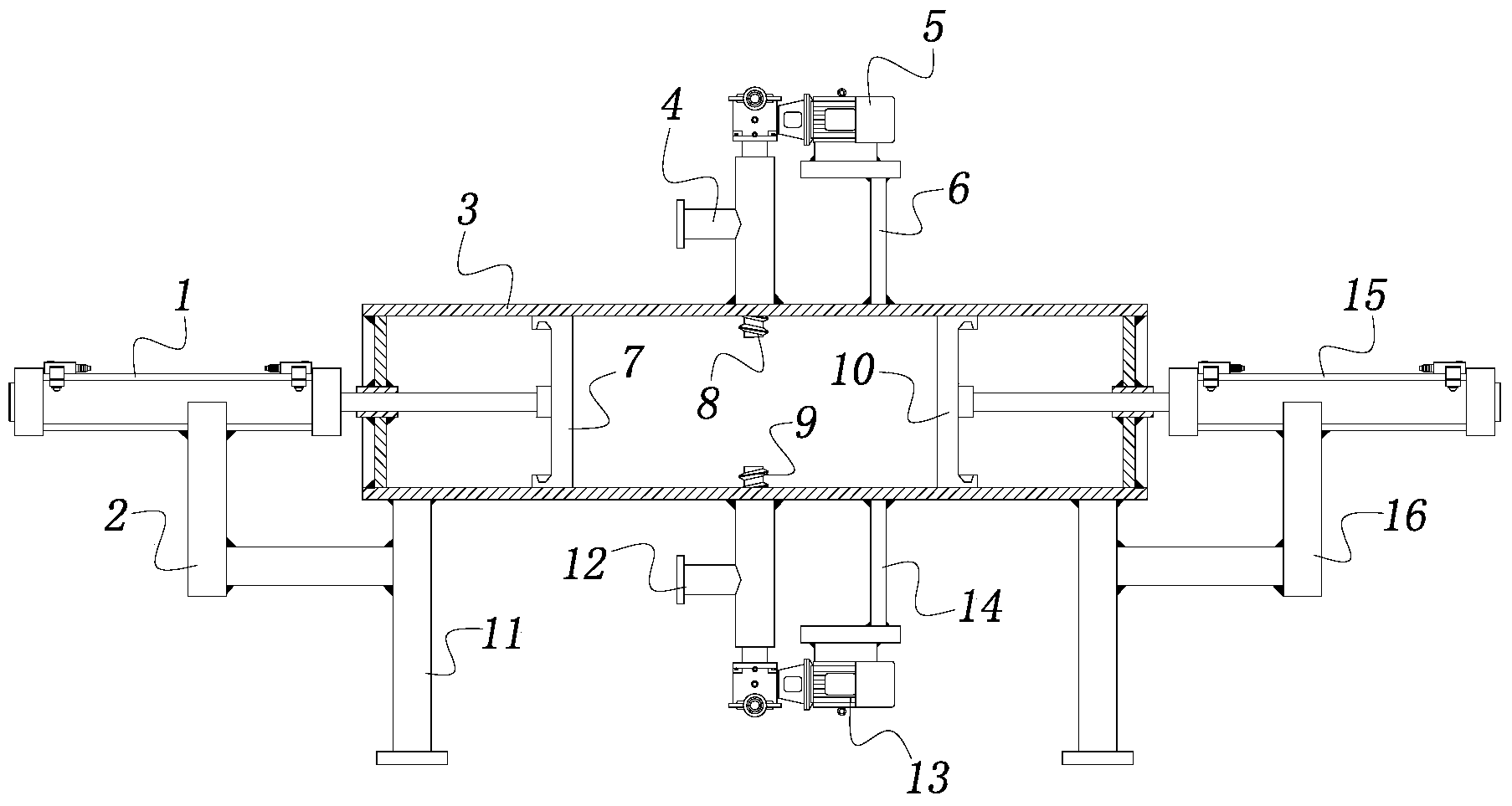

1.一种挤压式污泥脱水装置，其特征在于：包括由多个立柱(11)支撑的、底壁开 设有多个水孔的筒体(3)，筒体(3)的两端封口且在两端板的中部均固接有轴套;在 位于首端的立柱(11)上固接有第一支架(2)，在第一支架(2)上安装有第一液压缸 (1)，其活塞杆位于首端端板的轴套内、在该活塞杆的端部安装有第一活塞板(7); 在位于尾端的立柱(11)上固接有第四支架(16)，在第四支架(16)上安装有第二液 压缸(15)，其活塞杆位于尾端端板的轴套内、在该活塞杆的端部安装有第二活塞板(10); 在筒体(3)顶壁的中部固接安装有侧壁带有进料口、内部带有第一绞龙(8)的进料筒 (4)，第一绞龙(8)的下端位于筒体(3)的内腔，在筒体(3)的顶部固接有第二支 架(6)，在第二支架(6)上安装有驱动第一绞龙(8)的进料电机(5);在筒体(3) 底壁的中部固接安装有侧壁带有出料口、内部带有第二绞龙(9)的出料筒(12)，第二 绞龙(9)的上端位于筒体(3)的内腔，在筒体(3)的底部固接有第三支架(14)，在 第三支架(14)上安装有驱动第二绞龙(9)的出料电机(13)。
2.如权利要求1所述的挤压式污泥脱水装置，其特征在于：进料筒(4)和出料筒(12) 两者的中心线共线且与筒体(3)的中心线垂直相交。
说明书
一种挤压式污泥脱水装置
技术领域
本实用新型涉及一种挤压式污泥脱水装置。
背景技术
净水滤料是一种对水进行净化处理的粒状滤料，能够滤除水中的细菌、余氯及有害的 溶解性重金属离子等。目前，净水滤料应用范围越来越广泛，比如修建快滤池、应用于水 厂，制成小型净水器、用于家庭，制成小型净水站、用于农村乡镇、机关团体等。目前， 净水滤料一般以粘土为主要原料，加入适当的添加剂，经过配料、造粒、烧胀等多道工序 制得。随着粘土资源的逐渐消耗，一种以河道沉积的淤泥和污水处理厂处理污水产出的污 泥为主要原料的净水滤料制备工艺逐渐得到开发和发展。其工艺流程也包括配料、造粒、 烧胀和冷却等步骤。作为原料的污泥含水量较大，直接作为配料原料会导致混合料水分过 大，不利于后续的生产加工，因此在配料前需要将污泥的含水率控制在合适的范围，即通 常情况下需要对污泥进行脱水加工。现有的脱水加工一般在专用的脱水设备如带式污泥脱 水机、叠式污泥脱水机等，上述设备的生产成本较高。
实用新型内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单、自动运行、加工 成本低的挤压式污泥脱水装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种挤压式污泥 脱水装置包括由多个立柱支撑的、底壁开设有多个水孔的筒体，筒体的两端封口且在两端 板的中部均固接有轴套;在位于首端的立柱上固接有第一支架，在第一支架上安装有第一 液压缸，其活塞杆位于首端端板的轴套内、在该活塞杆的端部安装有第一活塞板;在位于 尾端的立柱上固接有第四支架，在第四支架上安装有第二液压缸，其活塞杆位于尾端端板 的轴套内、在该活塞杆的端部安装有第二活塞板;在筒体顶壁的中部固接安装有侧壁带有 进料口、内部带有第一绞龙的进料筒，第一绞龙的下端位于筒体的内腔，在筒体的顶部固 接有第二支架，在第二支架上安装有驱动第一绞龙的进料电机;在筒体底壁的中部固接安 装有侧壁带有出料口、内部带有第二绞龙的出料筒，第二绞龙的上端位于筒体的内腔，在 筒体的底部固接有第三支架，在第三支架上安装有驱动第二绞龙的出料电机。
本实用新型的优点和积极效果是：本实用新型提供了一种结构设计简单合理的挤压式 污泥脱水装置，通过设置水平对置的第一液压缸和第二液压缸，实现了对第一活塞板和第 二活塞板的同步驱动移动，相向移动时位于两个活塞板之间的物料受到挤压作用，水分由 水孔排出，动作模式简洁高效。进料口连接至供料管线，进料电机驱动第一绞龙转动向筒 体内腔自动送料，出料口连接至收料管线，出料电机驱动第二绞龙转动由筒体内腔自动取 料送出，实现了自动运行。通过控制进料与出料的节奏以及液压缸活塞杆伸出的长度，实 现对物料挤压效果的调节，能够将污泥挤压脱水至一定的含水率范围，利于后续配料加工。
优选地：进料筒和出料筒两者的中心线共线且与筒体的中心线垂直相交。
