申请日2014.12.27
公开(公告)日2015.05.20
IPC分类号C02F9/14; C02F3/12
摘要
本实用新型公开了一种生物制药污水净化装置，由进水口、储水池、净化池、隔板和排水口组成;其特征在于：所述进水口设在储水池上部左端，所述储水池内设有若干单向节流阀贯穿隔板，且设在隔板上的单向节流阀为奇数，所述隔板在净化池的一侧上设有4对搅拌桨并矩形分布，所述曝气器均匀分布在净化池底部，所述净化池内均匀分布有颗粒状活性泥，所述排水口设在净化池的右端中下部，所述排水口处设有消毒装置;该生物制药污水净化装置设计合理，经济实用，既减少了工序，降低了成本，又安全可靠，净化效率高。

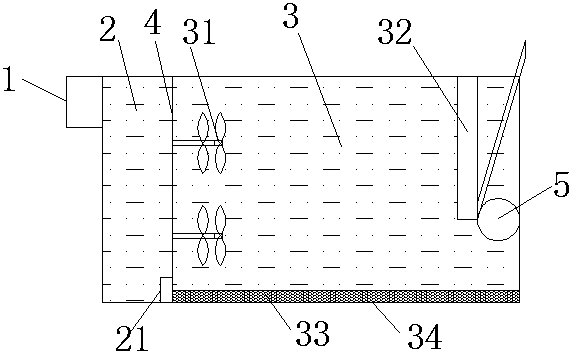

摘要附图
权利要求书
1.一种生物制药污水净化装置，由进水口(1)、储水池(2)、净化池(3)、隔板(4)和排水口(5)组成;其特征在于：所述进水口(1)设在储水池(2)上部左端，所述储水池(2)内设有若干单向节流阀(21)贯穿隔板(4)，所述蓄水池(2)和净化池(3)通过隔板(4)分隔，所述隔板(4)在净化池(3)的一侧上设有搅拌桨(31)，所述滗水器(32)位于净化池(3)的右端并净化池(3)的池上端相贴近，所述曝气器(33)均匀分布在净化池(3)的底部，所述活性泥层(34)位于净化池(3)的底面上，所述排水口(5)设在净化池(3)的右端中下部并与净化池(3)固定连接。
2.根据权利要求1所述的一种生物制药污水净化装置，其特征在于：所述进水口(1)和储水池(2)为一体，即储水池(2)开设的通孔为进水口(1)。
3. 根据权利要求1所述的一种生物制药污水净化装置，其特征在于：所述贯穿隔板(4)的单向节流阀(21)为奇数。
4. 根据权利要求1所述的一种生物制药污水净化装置，其特征在于：所述搅拌桨(31)为4对并矩形分布，且搅拌桨(31)为双叶桨。
5.根据权利要求1所述的一种生物制药污水净化装置，其特征在于：所述净化池(3)内均匀分布有颗粒状活性泥。
6.根据权利要求1所述的一种生物制药污水净化装置，其特征在于：所述排水口(5)处设有消毒装置。
说明书
一种生物制药污水净化装置
技术领域
本实用新型涉及一种污水净化装置，具体为一种生物制药污水净化装置，属于污水净化设备领域。
背景技术
水是人类的生命之源，它孕育和滋养了地球上的一切生物。与我们人类密切相关的是淡水。但是，水环境中的淡水资源却很少，仅占总量的2.53%。因此，保护和珍惜水资源是整个社会的共同职责。尤其在我国，淡水资源人均不超过2545立方米，不到世界人均的1/4，因此我们更应该保护和珍惜水资源。
随着社会的发展，医药工业也在迅速的发展，给人类文明带来了飞跃。与此同时，在其生产过程中排放出来的废水对环境的污染也日益加剧，给人类的健康带来了巨大的威胁。据文献报道，医药废水成分复杂、浓度和盐分高、色度和毒性大，往往含有种类繁多的有机污染物，这些物质有不少属于难生化降解的物质，可在相当长的时间内存留在环境里。现有的工艺很难达标排放，对于这些种类繁多、成分复杂的有机废水的处理，仍是目前国内废水处理的难点和热点。
发明内容
本实用新型的目的就在于为了解决上述问题而提供一种生物制药污水净化装置。
本实用新型通过以下技术方案来实现上述目的：一种生物制药污水净化装置，由进水口、储水池、净化池、隔板和排水口组成;其特征在于：所述进水口设在储水池上部左端，所述储水池内设有若干单向节流阀贯穿隔板，所述蓄水池和净化池通过隔板分隔，所述隔板在净化池的一侧上设有搅拌桨，所述滗水器位于净化池的右端并净化池的池上端相贴近，所述曝气器均匀分布在净化池的底部，所述活性泥层位于净化池的底面上，所述排水口设在净化池的右端中下部并与净化池固定连接。
优选的，所述进水口和储水池为一体，即储水池开设的通孔为进水口。
优选的，所述贯穿隔板的单向节流阀为奇数。
优选的，所述搅拌桨为4对并矩形分布，且搅拌桨为双叶桨。
优选的，所述净化池内均匀分布有颗粒状活性泥。
优选的，所述排水口处设有消毒装置。
本实用新型的有益效果是：该生物制药污水净化装置设计合理，经济实用，既减少了工序，降低了成本，又安全可靠，净化效率高。
