申请日2014.11.28
公开(公告)日2015.04.01
IPC分类号C02F9/12
摘要
本发明公开了一种车载式超导磁分离油田采出水处理系统，该系统包括预混部件，初步分离部件和超导磁体分离部件;所述预混部件包括预混腔，固体物料槽，液体物料槽，导流槽，不规则挡板;所述初步分离部件包括缓冲隔板，吸水管，浮球，泥板，刮板，污泥泵;所述超导磁体分离部件包括超导磁体，制冷机，室温孔。本发明车载式超导磁分离油田采出水处理系统每个部件自成一体，各部件占地面积仅1m2左右，整个系统占地面积仅4-6m2，并可灵活拆卸，整个系统可车载式移动，方便快捷。
权利要求书
1.一种车载式超导磁分离油田采出水处理系统，其特征在于，该 系统包括预混部件，初步分离部件和超导磁体分离部件;预混部件经 管道与初步分离部件相连，初步分离部件经管道与超导磁体分离部件 相连;所述预混部件包括预混腔，固体物料槽，液体物料槽，导流槽， 不规则挡板;固体物料槽和液体物料槽安装在预混腔的上部，物料通 过导流槽，不规则挡板进入预混腔;所述初步分离部件包括初步分离 腔，缓冲隔板，吸水管，浮球，泥板，刮板，污泥泵;缓冲隔板安装 在初步分离腔的上部，吸水管由浮球固定，泥板安装在分离腔的下部; 所述超导磁体分离部件包括超导磁体，制冷机，室温孔;制冷机在超 导磁体上方，室温孔安装在水平方向。
2.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述预混部件还包括观察孔，液位计，温度计，PH计， 流量计。
3.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述初步分离部件的所述吸水管由所述浮球固定在液位 下。
4.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述超导磁体分离部件还包括进水口，吸水管，出水口， 排水管。
5.根据权利要求4所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述进水口与所述吸水管相连接，所述出水口与所述排 水管相连接。
6.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述超导磁体分离部件的磁场强度为2-6特斯拉。
7.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述室温孔孔径为200-500mm。
8.根据权利要求1所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述制冷机为1-8台。
9.根据权利要求8所述的车载式超导磁分离油田采出水处理系统， 其特征在于，所述制冷机为G-M制冷机，脉冲管制冷机或斯特林制 冷机。
10.根据权利要求1-9其中任一项所述的车载式超导磁分离油田采 出水处理系统，其特征在于，所述系统整体占地为4-6m2，油田采出 水日处理量为500-2000吨。
说明书
车载式超导磁分离油田采出水处理系统
技术领域
本发明涉及油田采出油水分离技术领域，更具体涉及一种利用超导 技术的车载式超导磁分离油田采出水处理系统。
背景技术
我国目前有油井20多万口，大部分已进入石油开发的中期和后期， 采出油中的含水量为70%一80%，有的油田甚至已高达90%，每天每 口井按10吨出油计数，油田每天采出水共达2000万吨。将其直接用于 回注容易造成地层堵塞，加速管线腐蚀，外排造成污染，因此必须经 过严格处理才能回注或排放。采出水呈现出含油量高、成分复杂、矿 化度高、水温较高、具有放射性、乳化程度高及油、泥、水不易分离 等缺陷。除此之外，最为棘手的是油田油井位置分散、路途遥远、自 然环境恶劣，难以建立如此多的处理厂实现采出水的处理，导致油田 采出水处理不及时、不达标，造成巨大伤害。从经济、能源、环保角 度出发，应该发展特别适于油田油井采出水的处理技术。
常规的超导磁分离技术能够解决一般性造纸废水、染印废水等的 处理，但是体积过大，不适用于车载式，且其为固定式结构，移动困 难，不能够满足过于分散的油井采出水处理。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题就是提供一种处理工艺便捷，可车载移动 的利用超导技术的车载式超导磁分离油田采出水处理系统。
(二)技术方案

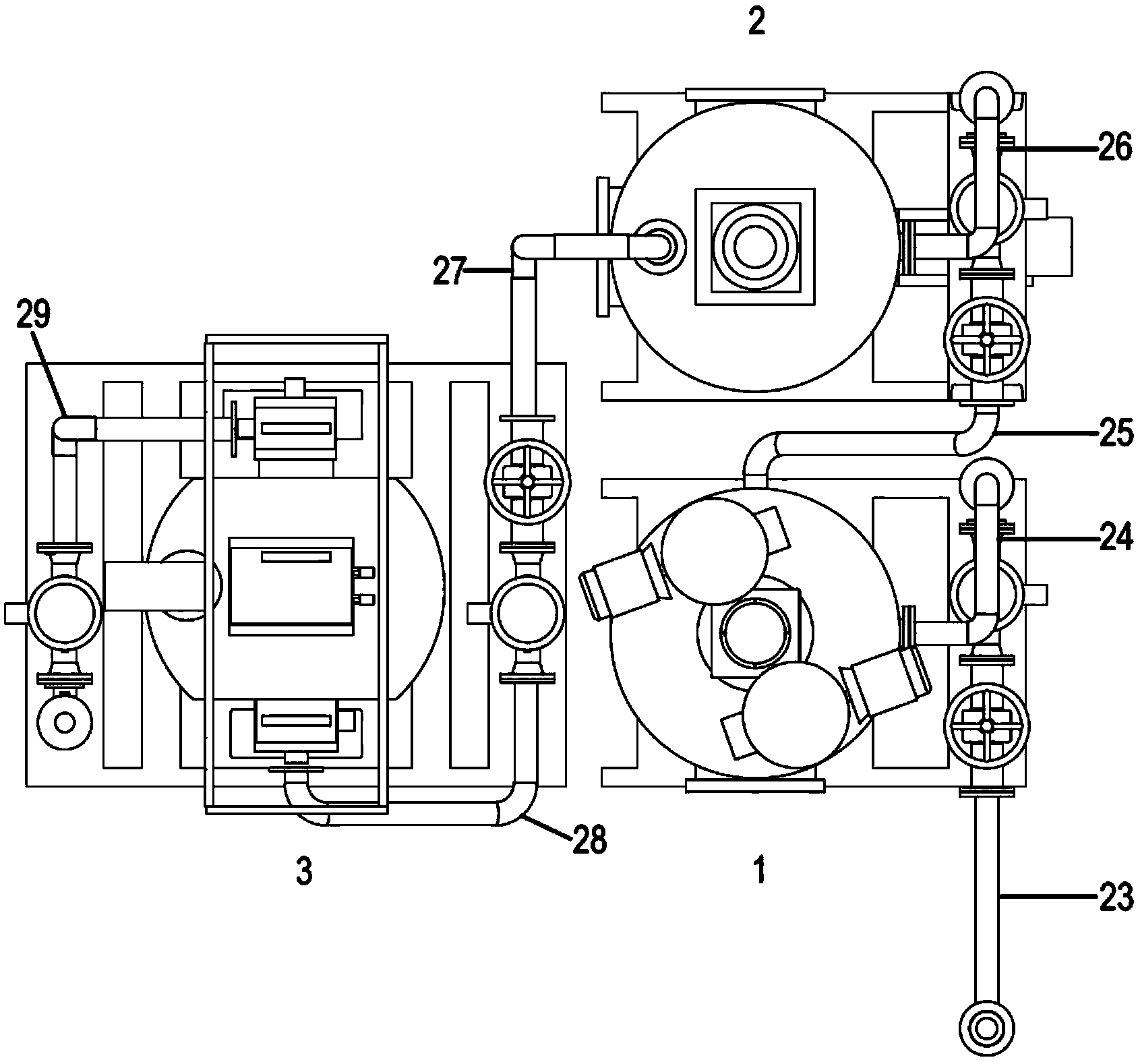

为了解决上述技术问题，本发明提供了一种车载式超导磁分离油 田采出水处理系统，该系统包括预混部件，初步分离部件和超导磁体 分离部件;预混部件经管道与初步分离部件相连，初步分离部件经管 道与超导磁体分离部件相连;所述预混部件包括预混腔，固体物料槽， 液体物料槽，导流槽，不规则挡板;固体物料槽和液体物料槽安装在 预混腔的上部，物料通过导流槽，不规则挡板进入预混腔;所述初步 分离部件包括初步分离腔，缓冲隔板，吸水管，浮球，泥板，刮板， 污泥泵;缓冲隔板安装在初步分离腔的上部，吸水管由浮球固定，泥 板安装在分离腔的下部;所述超导磁体分离部件包括超导磁体，制冷 机，室温孔;制冷机在超导磁体上方，室温孔安装在水平方向。
优选地，所述预混部件还包括观察孔，液位计，温度计，PH计， 流量计。
优选地，所述初步分离部件的所述吸水管由所述浮球固定在液位 下。
优选地，所述超导磁体分离部件还包括进水口，吸水管，出水口， 排水管。
优选地，所述进水口与所述吸水管相连接，所述出水口与所述排 水管相连接。
优选地，所述超导磁体分离部件的磁场强度为2-6特斯拉。
优选地，所述室温孔孔径为200-500mm。
优选地，所述制冷机为1-8台。
优选地，所述制冷机为G-M制冷机，脉冲管制冷机或斯特林制冷 机。
优选地，所述系统整体占地为4-6m2，油田采出水日处理量为 500-2000吨。
(三)有益效果
本发明的车载式超导磁分离油田采出水处理系统每个部件自成一 体，各部件占地面积仅1m2左右，整个系统占地面积仅4-6m2，并可灵 活拆卸，整个系统可车载式超导磁分离移动，方便快捷。
