申请日2014.12.25
公开(公告)日2015.05.06
IPC分类号E03F3/00; E03B1/00
摘要
本发明涉及一种生活废水分选回用系统，它包括自来水管网、补给水管网、储水器和排污管道，回收水运输仓和自来水运输仓通过依次连通输入双分仓接头、自来水管网、补给水管网、压力塔，压力塔依次连通单向阀C和储水器，储水器连通有储水器、三通接头B和三通接头C，重污仓管道和轻污仓管道连通有排放双分仓接头，排放双分仓接头连通有排污管道和三通接头C，在相应的位置处设置有若干阀门C和若干单向阀，防止污水回流;本发明通过采用压力塔的结构，对污水进行分类回收利用，并设置有备用的补给水管网，具有性能可靠、回收率高、阀体免更换、供水机制多元化、工作效率高、寿命长的优点。

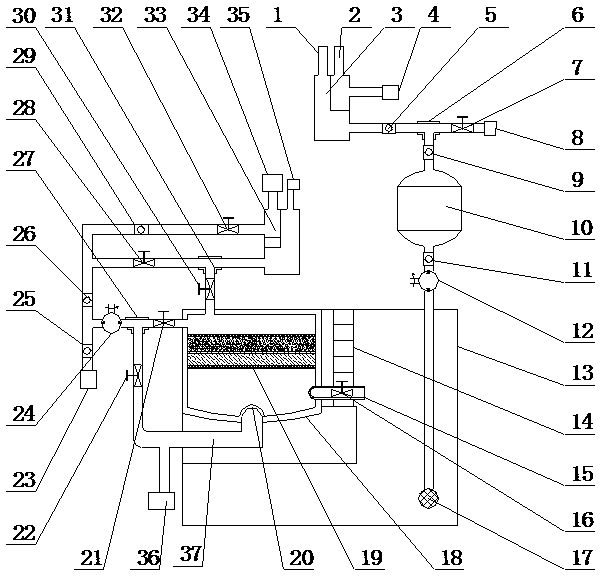

摘要附图
权利要求书
1.一种生活废水分选回用系统，它包括自来水管网、补给水管网、储水器和排污管道，其特征在于：所述的自来水管网连通有输入双分仓接头;所述的输入双分仓接头的输出端连通有回收水运输仓和自来水运输仓，输入双分仓接头的输入端连通有自来水管网和三通接头A，输入双分仓接头和三通接头A之间设置有单向阀A;所述的三通接头A连通有输入双分仓接头、补给水管网、压力塔，三通接头A和输入双分仓接头之间设置有单向阀A，三通接头A和补给水管网之间设置有阀门A，三通接头A和压力塔之间设置有单向阀B;所述的压力塔的输出端连通有三通接头A，压力塔的输入端连通有储水器，压力塔和储水器之间依次设置有单向阀C、压力泵，压力塔的输入端的入口处设置有滤网A;所述的储水器的左侧设置有阀体和扶梯，储水器的顶端连通有压力塔，储水器的侧壁连通有清水输出管道;所述的阀体的一侧连通有三通接头B，阀体的另一侧连通有清水输出管道，阀体的底面中心连通有废渣排放管，阀体的侧壁和三通接头B之间设置阀门C，阀体的底面和废渣排放管连通接口处设置有滤网B，阀体的中心设置有滤芯，阀体的顶面连通有三通接头C，阀体和三通接头C之间设置有阀门G;所述的清水输出管道连通阀体的接口处设置有阀门B，清水输出管道伸入到储水器的内部;所述的废渣排放管一端连通有阀体的底面，废渣排放管的另一端连通有三通接头B，废渣排放管和三通接头B之间设置有阀门D，废渣排放管中间段连通有冲洗管网;所述的三通接头B连通有废渣排放管、阀体的侧壁、排污管道，三通接头B和排污管道之间依次设置有排污泵、单向阀D;所述的排污管道连通有三通接头B、三通接头C、排放双分仓接头，排污管道和三通接头B之间依次设置有单向阀D、排污泵，排污管道和三通接头C之间依次设置有单向阀D、单向阀E、阀门E，排污管道和排放双分仓接头之间依次设置有单向阀D、单向阀E、单向阀F、阀门H;所述的排放双分仓接头的输入端连通有重污仓管道和轻污仓管道，排放双分仓接头的输出端连通有三通接头C和排污管道。
2.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的阀体的底面为球弧形，阀体的底面中心为最低点。
3.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的滤网A的网格直径小于5毫米。
4.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的滤网B的网格直径大于5毫米。
5.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的压力泵和排污泵连接有交流电网。
6.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的压力塔、压力泵、排污泵均设置有接地装置。
7.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的输入双分仓接头、排放双分仓接头、自来水管网、补给水管网均设置有阴极主动防腐装置。
8.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的冲洗管网为自来水管网或压力塔连通管网供水。
9.根据权利要求1所述的一种生活废水分选回用系统，其特征在于：所述的滤芯的主体由滤网层和滤料层分层组成，滤芯的内部设置有若干滤网层和若干滤料层，滤芯设置为由上至下进行单向过滤结构和由下至上的单向冲洗结构。
说明书
一种生活废水分选回用系统
技术领域
本发明属于生活废水回收利用技术领域，具体涉及一种生活废水分选回用系统。
背景技术
随着经济及社会发展，生活用水和工业用水需求急剧膨胀，水资源面临着越来越严峻压力，在大力提倡节能减排的背景下，出现了一大批关于水资源回收利用的科研成果，并已经在市场上进行推广，但是其经济成本高、技术复杂，因此急需要一种在整体建筑单位上实施的生活废水分选回用系统，降低回收成本，提高综合回收率。
发明内容
本发明的目的是为了克服现有技术的不足，而提供一种性能可靠、回收率高、阀体免更换、供水机制多元化、工作效率高、寿命长的生活废水分选回用系统。
本发明的目的是这样实现的：一种生活废水分选回用系统，它包括自来水管网、补给水管网、储水器和排污管道，所述的自来水管网连通有输入双分仓接头;所述的输入双分仓接头的输出端连通有回收水运输仓和自来水运输仓，输入双分仓接头的输入端连通有自来水管网和三通接头A，输入双分仓接头和三通接头A之间设置有单向阀A;所述的三通接头A连通有输入双分仓接头、补给水管网、压力塔，三通接头A和输入双分仓接头之间设置有单向阀A，三通接头A和补给水管网之间设置有阀门A，三通接头A和压力塔之间设置有单向阀B;所述的压力塔的输出端连通有三通接头A，压力塔的输入端连通有储水器，压力塔和储水器之间依次设置有单向阀C、压力泵，压力塔的输入端的入口处设置有滤网A;所述的储水器的左侧设置有阀体和扶梯，储水器的顶端连通有压力塔，储水器的侧壁连通有清水输出管道;所述的阀体的一侧连通有三通接头B，阀体的另一侧连通有清水输出管道，阀体的底面中心连通有废渣排放管，阀体的侧壁和三通接头B之间设置阀门C，阀体的底面和废渣排放管连通接口处设置有滤网B，阀体的中心设置有滤芯，阀体的顶面连通有三通接头C，阀体和三通接头C之间设置有阀门G;所述的清水输出管道连通阀体的接口处设置有阀门B，清水输出管道伸入到储水器的内部;所述的废渣排放管一端连通有阀体的底面，废渣排放管的另一端连通有三通接头B，废渣排放管和三通接头B之间设置有阀门D，废渣排放管中间段连通有冲洗管网;所述的三通接头B连通有废渣排放管、阀体的侧壁、排污管道，三通接头B和排污管道之间依次设置有排污泵、单向阀D;所述的排污管道连通有三通接头B、三通接头C、排放双分仓接头，排污管道和三通接头B之间依次设置有单向阀D、排污泵，排污管道和三通接头C之间依次设置有单向阀D、单向阀E、阀门E，排污管道和排放双分仓接头之间依次设置有单向阀D、单向阀E、单向阀F、阀门H;所述的排放双分仓接头的输入端连通有重污仓管道和轻污仓管道，排放双分仓接头的输出端连通有三通接头C和排污管道。
所述的阀体的底面为球弧形，阀体的底面中心为最低点。
所述的滤网A的网格直径小于5毫米。
所述的滤网B的网格直径大于5毫米。
所述的压力泵和排污泵连接有交流电网。
所述的压力塔、压力泵、排污泵均设置有接地装置。
所述的输入双分仓接头、排放双分仓接头、自来水管网、补给水管网均设置有阴极主动防腐装置。
所述的冲洗管网为自来水管网或压力塔连通管网供水。
所述的滤芯的主体由滤网层和滤料层分层组成，滤芯的内部设置有若干滤网层和若干滤料层，滤芯设置为由上至下进行单向过滤结构和由下至上的单向冲洗结构。
本发明的有益效果：本发明通过采用回收水运输仓、自来水运输仓、输入双分仓接头、自来水管网、单向阀A、三通接头A、阀门A、补给水管网、单向阀B、压力塔、单向阀C、压力泵、储水器、扶梯、清水输出管道、阀门B、滤网A、阀体、滤芯、滤网B、阀门C、阀门D、排污管道、排污泵、单向阀D、单向阀E、三通接头B、阀门E、单向阀F、阀门G、三通接头C、阀门H、排放双分仓接头、重污仓管道、轻污仓管道、冲洗管网、废渣排放管组成了一种生活废水分选回用系统，在提高水资源回收率的情况下，具有性能可靠、回收率高、阀体免更换、供水机制多元化、工作效率高、寿命长的优点;本发明的系统内连接有补给水管网，在提高水资源利用率的情况下，优先保证正常用水需求，具有调节方便、分段回收利用、性能可靠的优点;本发明的阀体设置为球弧形，阀体内的沉淀物沉淀至底部时，进入了废渣排放管，有利于污物的排放;本发明的滤网A的网格直径小于5毫米，滤网B的网格直径大于5毫米，滤网A的网格直径小避免了储水器内的聚集漂浮物堵塞压力塔的输入口，滤网B的网格直径大有利于阀体内的污物排放;本发明的压力泵和排污泵均连接有交流电网，供电便捷，适合于小区或楼宇的实施，无需增加高压电器隔离装置;本发明的系统中的输入双分仓接头、排放双分仓接头、自来水管网、补给水管网均设置有阴极主动防腐装置，增强了传输管道的耐腐蚀性，有利于延长系统使用寿命，降低了运行成本;本发明的冲洗管网为阀体内滤芯冲洗用水，其水源可以为回收水或自来水，采用回收水时，提高了水资源的利用率，避免回收过程中新增用水需求;本发明的阀体内的滤芯的特殊结构，单向过滤和反向冲洗，使滤芯免更换，具有自冲洗的优点，延长了系统的使用寿命，降低了过滤成本;总的本发明，具有性能可靠、回收率高、阀体免更换、供水机制多元化、工作效率高、寿命长的优点。
