申请日2014.12.24
公开(公告)日2015.06.17
IPC分类号G05D27/02; C02F9/14
摘要
本实用新型涉及一种微藻处理污水自动控制装置，包括调节池、微藻处理池、检测池、过滤膜、螺旋弯管密闭式反应器及油脂诱导积累池;调节池的出液口通过连接管路与微藻处理池的进液口相连接，微藻处理池的出液口通过连接管路与检测池的进液口相连接，检测池的出液口分别通过连接管路与过滤膜的进液口、调节池的进液口相连接，过滤膜的出液口与油脂诱导积累池的进液口相连接，油脂诱导积累池与螺旋弯管密闭式反应器之间通过连接管路形成一个循环;调节池内安装有温度计、PH计及电导率传感器，检测池内具有COD检测仪、TN检测仪、TP检测仪，油脂诱导积累池内安装有液位传感器。本实用新型的优点在于：通过本装置可以将污水很好的处理，实现了自动化处理。

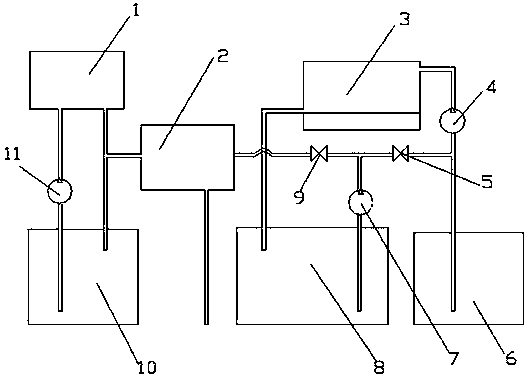

摘要附图
权利要求书
1.一种微藻处理污水自动控制装置，其特征在于：包括调节池、微藻处理池、检测池、过滤膜、螺旋弯管密闭式反应器及油脂诱导积累池;
所述调节池、微藻处理池、检测池、过滤膜及积累池依次设置，所述调节池的出液口通过连接管路与微藻处理池的进液口相连接，微藻处理池的出液口通过连接管路与检测池的进液口相连接，检测池的出液口分别通过连接管路与过滤膜的进液口、调节池的进液口相连接，过滤膜的出液口与油脂诱导积累池的进液口相连接，油脂诱导积累池与螺旋弯管密闭式反应器之间通过连接管路形成一个循环;
调节池内的污水通过泵A输送至微藻处理池内，检测池内的污水通过泵B输送至过滤膜及调节池内，且在检测池与过滤膜之间的连接管路上安装有调节阀A，在检测池与调节池之间的连接管路上安装有调节阀B，油脂诱导积累池与螺旋弯管密闭式反应器之间通过泵C实现浓缩藻液的循环流通;
所述调节池内安装有温度计、PH计及电导率传感器，检测池内具有COD检测仪、TN检测仪、TP检测仪，在油脂诱导积累池内安装有液位传感器。
2.根据权利要求1所述的微藻处理污水自动控制装置，其特征在于：所述微藻处理池内还安装有曝气泵及灯管。
说明书
一种微藻处理污水自动控制装置
技术领域
本发明涉及污水处理领域，特别涉及一种微藻处理污水自动控制装置。
背景技术
我国的人均淡水资源稀缺，而工业化进程又消耗了大量的水资源。因此污水处理技术对我国的水资源保护显得尤为重要。传统的污水处理技术物理化学法费用高昂，并且容易造成二次污染，并且处理过的污水中氮磷含量较高，容易造成水体富营养化。
微藻处理污水可以弥补上述缺点，成本低廉，处理效果好。但是目前微藻处理污水的自动化水平还比较低，很多关键步骤还需要人工来实现。污水在处理时，可能会出现污水的各项指标没有完全达标就排入河道;也可能出现污水已经处理干净，但是净化过程还在继续，造成电力浪费。
发明内容
本发明要解决的技术问题是提供一种能够降低人工劳动的微藻处理污水自动控制装置。
为解决上述技术问题，本发明的技术方案为：一种微藻处理污水自动控制装置，其创新点在于：包括调节池、微藻处理池、检测池、过滤膜、螺旋弯管密闭式反应器及油脂诱导积累池;
所述调节池、微藻处理池、检测池、过滤膜及积累池依次设置，所述调节池的出液口通过连接管路与微藻处理池的进液口相连接，微藻处理池的出液口通过连接管路与检测池的进液口相连接，检测池的出液口分别通过连接管路与过滤膜的进液口、调节池的进液口相连接，过滤膜的出液口与油脂诱导积累池的进液口相连接，油脂诱导积累池与螺旋弯管密闭式反应器之间通过连接管路形成一个循环;
调节池内的污水通过泵A输送至微藻处理池内，检测池内的污水通过泵B输送至过滤膜及调节池内，且在检测池与过滤膜之间的连接管路上安装有调节阀A，在检测池与调节池之间的连接管路上安装有调节阀B，油脂诱导积累池与螺旋弯管密闭式反应器之间通过泵C实现浓缩藻液的循环流通;
所述调节池内安装有温度计、PH计及电导率传感器，检测池内具有COD检测仪、TN检测仪、TP检测仪，在油脂诱导积累池内安装有液位传感器。
进一步的，所述微藻处理池内还安装有曝气泵及灯管。
本发明的优点在于：利用本装置在对污水进行处理的过程中，将自动控制技术应用到微藻培育及微藻净水中，使整个系统更自动化、智能化，相应的降低了人工劳动;通过在微藻处理池内安装曝气泵及灯管，更加有利于微藻对污水进行吸收处理。
