申请日2014.12.19
公开(公告)日2015.11.25
IPC分类号C02F1/20
摘要
本实用新型提供一种水处理系统及其除氯装置，所述除氯装置包括壳体、设于壳体内部的除氯发生器以及位于壳体顶端的排气口。其中，所述除氯发生器为脉冲式充气机或者充氧机，通过脉冲供气机(或脉冲充氧机)，从除氯装置的底部向除氯装置内不断冲入脉冲气流，使除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的气体一起从位于除氯装置壳体顶端的排气口排出，另一方面，冲入的氧气会与水中氯气发生化学反应，起到进一步去除水中的氯气的作用，其结构简单，除氯效果显著。

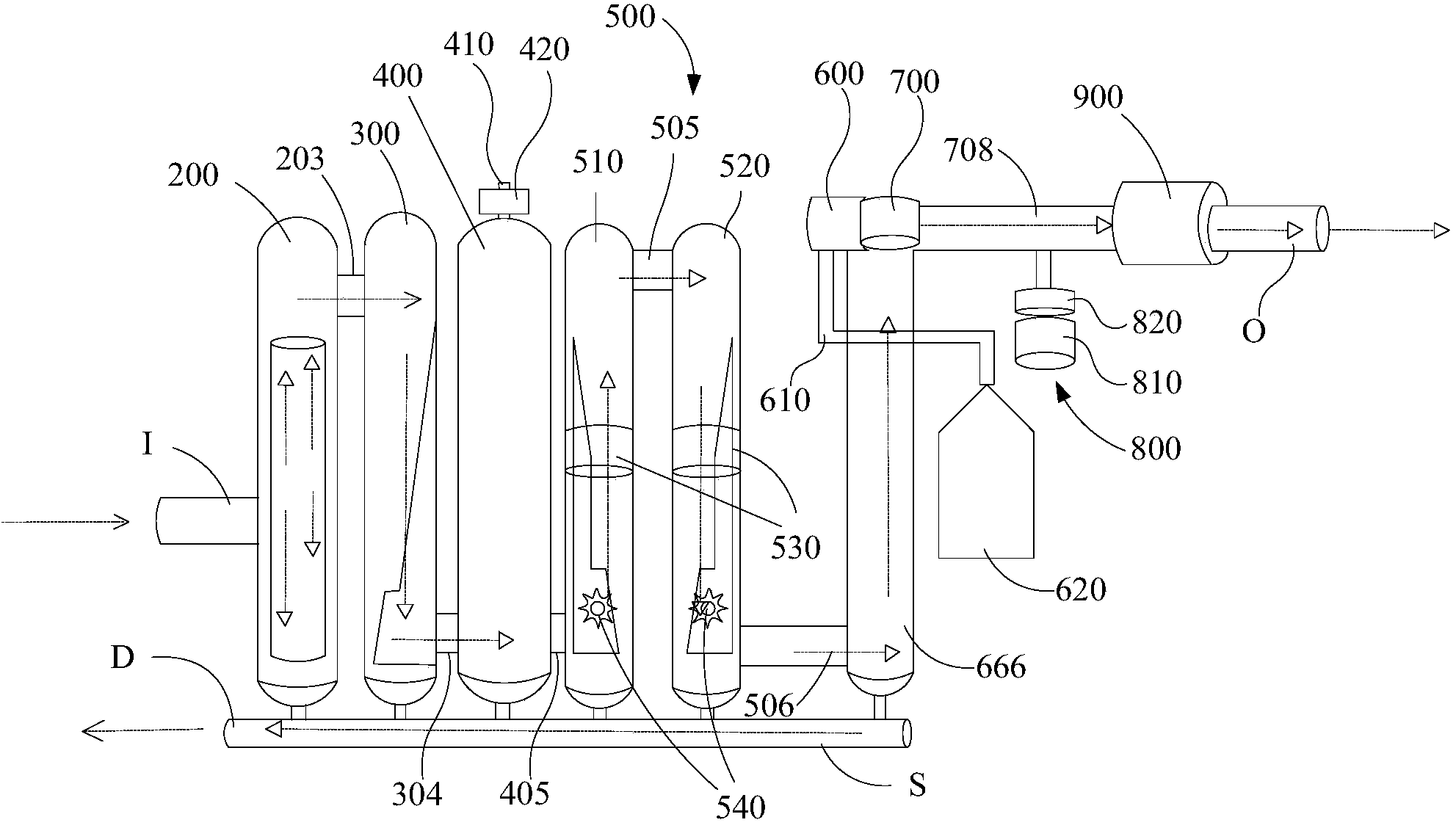

摘要附图
权利要求书
1.一种水处理过程中使用的除氯装置，其特征在于，所述除氯装置包括壳体、设于壳体内部的除氯发生器以及位于壳体顶端的排气口，所述除氯发生器为脉冲供气机，所述脉冲供气机通过从所述除氯装置的底部向所述除氯装置内不断冲入脉冲气流，使所述除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的气体一起从所述位于除氯装置壳体顶端的排气口排出，所述排气口处还设有气体净化单元。
2.根据权利要求1所述的除氯装置，其特征在于，所述除氯发生器为脉冲充氧机，所述脉冲充氧机通过从所述除氯装置的底部向所述除氯装置内不断冲入脉冲氧气气流，使所述除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的氧气气流一起从所述位于除氯装置壳体顶端的排气口排出，同时，冲入的氧气会与水中氯气发生化学反应，进一步去除水中的氯气。
3.根据权利要求1所述的除氯装置，其特征在于，所述除氯装置的壳体呈圆筒状。
4.根据权利要求1所述的除氯装置，其特征在于，所述气体净化单元为空气净化器或者空气净化盒。
5.一种水处理系统，其特征在于，所述水处理系统包括权利要求1-4任一项所述的除氯装置。
说明书
一种水处理系统及其除氯装置
技术领域
本实用新型涉及水处理的技术领域，特别是涉及一种水处理系统及其除氯装置。
背景技术
随着工业的发展，水污染问题也越来越严重，如何得到干净、健康的饮用水已成为了亟待解决问题。
而现有技术的净水方法一般都会向水中通入氯气进行消毒，然而氯气本身就是有毒物质，对水消毒后会残留在水中，因此，一种结构简单，除去水中氯气效果显著的装置被迫切需要。
实用新型内容
本实用新型提供一种水处理过程中使用的除氯装置，以解决现有技术中无法去除掉水中氯气的技术问题。
为解决上述技术问题，本实用新型提供了一种水处理过程中使用的除氯装置，所述除氯装置包括壳体、设于壳体内部的除氯发生器以及位于壳体顶端的排气口，所述除氯发生器为脉冲供气机，所述脉冲供气机通过从所述除氯装置的底部向所述除氯装置内不断冲入脉冲气流，使所述除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的气体一起从所述位于除氯装置壳体顶端的排气口排出，所述排气口处还设有气体净化单元。
根据本实用新型一优选实施例，所述除氯发生器为脉冲充氧机，所述脉冲充氧机通过从所述除氯装置的底部向所述除氯装置内不断冲入脉冲氧气气流，使所述除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的氧气气流一起从所述位于除氯装置壳体顶端的排气口排出，同时，冲入的氧气会与水中氯气发生化学反应，进一步去除水中的氯气。
根据本实用新型一优选实施例，所述除氯装置的壳体呈圆筒状。
根据本实用新型一优选实施例，所述空气净化单元为空气净化器或者空气净化盒。
为解决上述技术问题，本实用新型实施例还提供一种水处理系统，所述水处理系统包括上述的除氯装置。
本实用新型实施例提供的除氯装置，通过脉冲供气机(或脉冲充氧机)，从除氯装置的底部向除氯装置内不断冲入脉冲气流，使除氯装置内的水持续翻滚，进而使氯气从水中分离出来，随着冲入的气体一起从位于除氯装置壳体顶端的排气口排出，另一方面，冲入的氧气会与水中氯气发生化学反应，起到进一步去除水中的氯气的作用，其结构简单，除氯效果显著。
