节约型无废水冷热直饮机

　　申请日2014.10.14

　　公开(公告)日2015.01.21

　　IPC分类号C02F9/10

　　摘要

　　本实用新型提供一种节约型无废水冷热直饮机，它是由一级软化过滤筒、一级PP棉过滤筒、一级活性炭过滤筒、一级超滤膜过滤筒、一级RO膜加热器、一级RO膜过滤筒、一个备用增压泵、一级紫外线杀菌水箱、一级不锈钢加热箱、一级净水水箱、一个电脑控制模块、一个多用水龙头组成，其优点在于，本实用新型纯水、净水、纯净混合水、热水多合一，可以根本用水需求自由切换使用，产水量高，节省水资源，控制准确，防止二次污染，使用方便、安全、易于实现、结构简单。

　　权利要求书

　　1.一种节约型无废水冷热直饮机，该节约型无废水冷热直饮机是由一级软化过滤筒、一级PP棉过滤筒、一级活性炭过滤筒、一级超滤膜过滤筒、一级RO膜加热器、一级RO膜过滤筒、一个备用增压泵、一级紫外线杀菌水箱、一级不锈钢加热箱、一级净水水箱、一个电脑控制模块、一个多用水龙头组成;其特征在于：

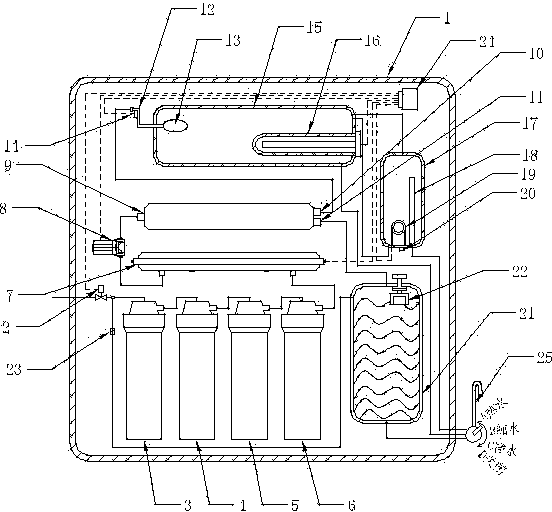

　　在节约型无废水冷热直饮机外壳左侧设置自来水进水口，并在该进水口的右侧进水电磁阀;

　　在进水电磁阀右侧依次设置第一级软化过滤筒、第二级PP棉过滤筒、第三级活性炭过滤筒、第四级超滤膜过滤筒;

　　在第一级软化过滤筒、第二级PP棉过滤筒、第三级活性炭过滤筒、第四级超滤膜过滤筒的上面设置第五级RO膜加热器、第六级RO膜过滤筒;

　　在第五级RO膜加热器和第六级RO膜过滤筒之间设备备用增压泵;

　　在第六级RO膜过滤筒的上面设置紫外线杀菌水箱，该紫外线杀菌水箱内设置微动开关型水位浮漂和紫外线灯管;

　　将第六级RO膜过滤筒的纯水出水口与微动开关型水位浮漂处的进水口连接，净水出水口与设置在第四级超滤膜过滤筒旁边的净水水箱连接;

　　在净水水箱顶部设置进气阀;

　　将净水水箱的一个出水口与多用水龙头的净水出进水口连接，另一个出水口与第一级软化过滤筒连接，该出水口与第一级软化过滤筒之间设置单向逆止阀;

　　将紫外线杀菌水箱右下方的出水口与多用水龙头的纯水出进水口连接;

　　将紫外线杀菌水箱右上方的第一个出水口与设置在净水水箱上面的不锈钢加热箱的溢水口连接;

　　将紫外线杀菌水箱右上方的第二个出水口与不锈钢加热箱的进水口连接;

　　在不锈钢加热箱内设置加热管及热水出水管，外部设置限温器，将热水出水管与多用水龙头的热水出进水口连接;

　　将进水电磁阀、RO膜加热器、备用增压泵、微动开关、紫外线灯管、加热管的电源与电脑控制模块连接。

　　说明书

　　节约型无废水冷热直饮机

　　技术领域

　　本实用新型涉及一种节约型无废水冷热直饮机，属于节约用水净水器的结构改进技术。

　　背景技术

　　目前市场上的直饮机大概分为RO膜纯水机和超滤净水器两种。RO膜纯水机出水精度高(除了水分子，任何物质都过无法通过反渗透膜)口感较好，其缺点是净化后的水过于纯，缺少对人体有益的微量元素，平均出1杯纯水，要产生3-4杯废水，而且随着冬天温度降低，出水量也会相应变小，该机由于出水量小，所以都配有储水罐，罐内长期存放容易产生二次污染，而且所有RO膜纯水机必须依靠增压泵才能将水挤入RO膜过滤筒，增压泵必须使用高、低压开关才能启动;超滤净水器采用不同膜体及活性炭滤芯，对水质进行的处理，将自来水过滤成净化水，保留水中对人体有益的微量元素，不产生废水，其缺点是口感不如RO膜纯水机，所以纯水机和超滤机都满足不了人们的饮水需求。多数家用RO膜标准测试条件为：额定工作压力0.41-0.45MPa、水温为25℃、测试液(NaCI)浓度250mg/L、pH值7.5时脱盐率98%、回收率15%。RO膜的产水量不但与水压成正比，而且与水温成正相关，大约水温每升高1℃，膜的产水量就增加2.7%左右，当然，如果水温下降1℃，膜的产水量就降低2.7%左右，因此不加泵的RO纯水机适用于南方热带、亚热带地区。因此开发一种将纯水机与超滤净水器合二为一并解决纯水机产水量小和储水罐二次污染，并将所产生的永进行回收的直饮机是非常必要的。

　　本实用新型的目的在于提供一种节约型无废水冷热直饮机，它是由一级软化过滤筒、一级PP棉过滤筒、一级活性炭过滤筒、一级超滤膜过滤筒、一级RO膜加热器、一级RO膜过滤筒、一个备用增压泵、一级紫外线杀菌水箱、一级不锈钢加热箱、一级净水水箱、一个电脑控制模块、一个多用水龙头组成，此实用新型的特点在于：

　　特点一：纯水、净水、纯净混合水、热水多合一，使用方便，节省空间。

　　特点二：配有前置软化过滤筒，可预先将自来水进行脱盐处理，提高脱盐率。

　　特点三：RO膜加热器把将要进入RO膜过滤筒的水加热到40℃以上，提高产水量。

　　特点四：无法通过RO膜过滤筒的水流入净水水箱，做为净水使用，并起到冲洗RO膜的作用，也可循环进入各级过滤筒二次净化，节省水资源。

　　特点五：微动开关型水位浮球控制进水电磁阀的打开和关闭，紫外线杀菌水箱内的水加满时微动开关动作，进水电磁阀关闭，使机器处于无压状态。

　　特点六：备用增压泵电源为手动开启方式，可针对楼层高低或温度高低开启或关闭。

　　特点七：紫外线灯管有效杀灭水中细菌并防止二次污染。

　　特点八：不锈钢加热箱代替了传统储水罐，随用随取，不受时间限制。

　　特点九：不锈钢加热箱内产生的热气和热水流入紫外线杀菌水箱后，使紫外线杀菌水箱内的水带有一定温度。

　　特点十：多用水龙头满足多种出水需要，打开不同档位可使用不同水质的水。

　　本实用新型的优点在于纯水、净水、纯净混合水、热水多合一，可以根本用水需求自由切换使用，产水量高，节省水资源，控制准确，防止二次污染，使用方便、安全、易于实现、结构简单。

　　发明内容

　　本实用新型提供一种节约型无废水冷热直饮机，该节约型无废水冷热直饮机为纯水、净水、纯净混合水及热水的多用净水器，而且产出的冷水也是带有一定温度的温水，即使在冬天饮用也不会感觉凉，紫外线灯管有效杀灭水中细菌并防止二次污染，采用微动开关型水位浮球与进水电磁阀结合使机器保持无压状态，使用安全、方便、产水量高、节省水资源，易于实现、结构简单。

　　本实用新型解决其技术问题所采用的技术方案是：该节约型无废水冷热直饮机是由一级软化过滤筒、一级PP棉过滤筒、一级活性炭过滤筒、一级超滤膜过滤筒、一级RO膜加热器、一级RO膜过滤筒、一个备用增压泵、一级紫外线杀菌水箱、一级不锈钢加热箱、一级净水水箱、一个电脑控制模块、一个多用水龙头组成;其特征在于：
