申请日2014.10.31
公开(公告)日2015.02.11
IPC分类号C02F1/00; C23F11/00
摘要
本发明公开了一种清洗、预膜和水处理一体化设备，所述设备包括储水罐、清洗剂储存罐、缓蚀剂储存罐、水处理剂储存罐、第一配置罐、第二配置罐以及泵站，本发明，与现有技术相比，无需将待清洗和待预膜、待水处理的设备拆卸，即可完成清洗工作，减少了人力投入，且操作简单，无需专业培训即可完成操作;同时，集成了清洗和水处理、预膜多重功能结构，节省了原材料，提高了工作效率，满足了用户的使用需求，便于在产业上进行推广。
权利要求书

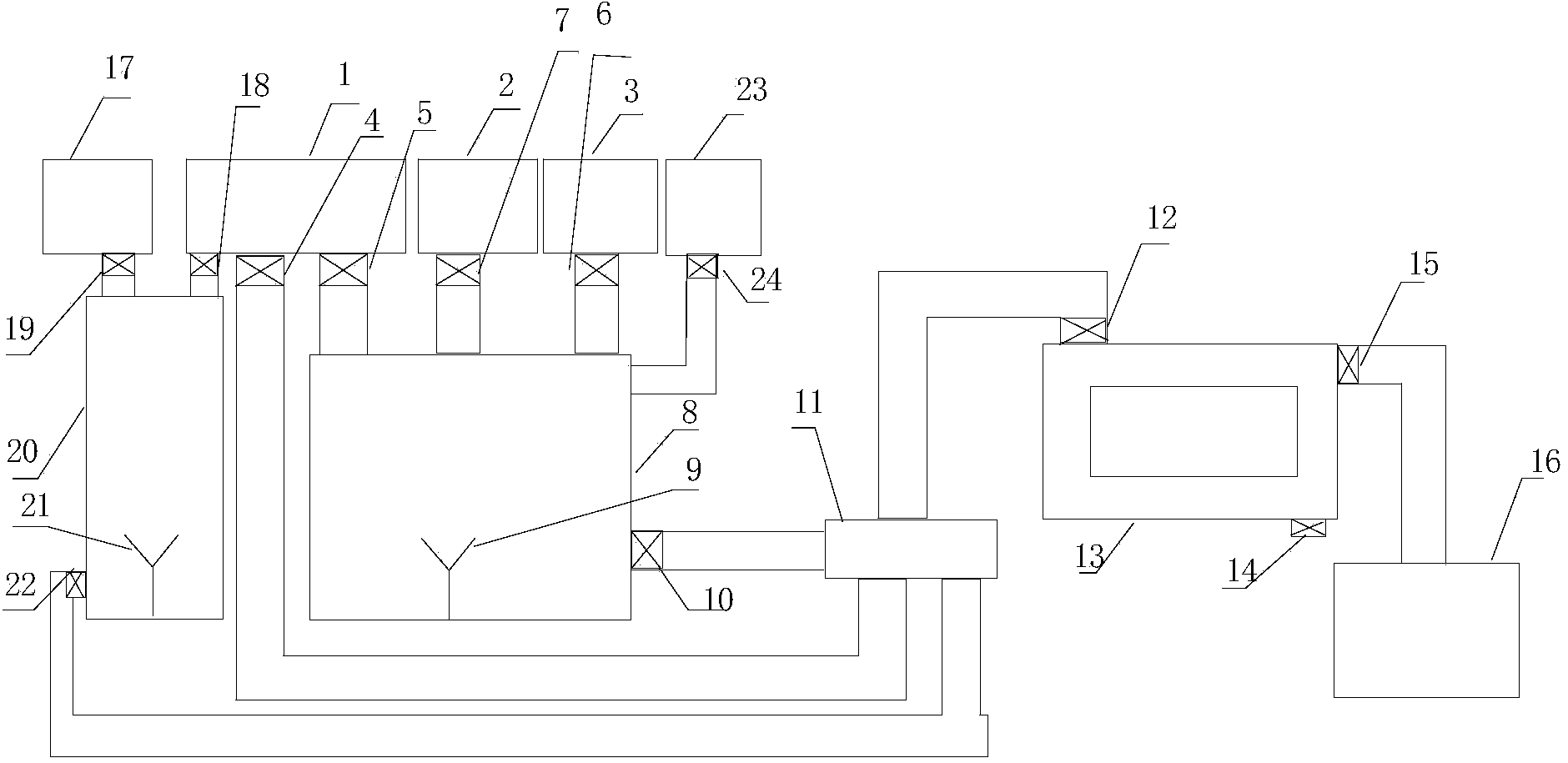

1.一种清洗、预膜和水处理一体化设备，其特征在于，所述设备包括储水 罐、清洗剂储存罐、缓蚀剂储存罐、水处理剂储存罐、第一配置罐、第二配置 罐以及泵站，所述储水罐用于存放清洗所用的水，其通过冲洗管路和进水管路 分别与泵站和第一配置罐相连通，所述冲洗管路上设置有第一阀门，所述进水 管路上设置有第二阀门，所述清洗剂储存罐用于存放清洗剂原液，其通过清洗 剂进入管路与配置罐相连通，所述清洗剂进入管路设置有第三阀门，所述缓蚀 剂储存罐用于存放缓蚀剂原液，其通过缓蚀剂进入管路与配置罐相连通，所述 缓蚀剂进入管路设置有第四阀门，所述第一配置罐用于配置用于清洗的混合液， 其内部设置有第一搅拌器，所述第一配置罐通过第一混合液进入管路与所述泵 站相连通，所述第一混合液进入管路设置有第五阀门，所述泵站通过第二混合 液进入管路与待处理设备相连通，所述第二混合液进入管路设置有第六阀门， 所述待处理设备设置有排污口;所述水处理剂储存罐用于存放水处理剂原液， 其通过水处理剂进入管路与第二配置罐相连通，所述水处理剂进入管路设置有 第九阀门，所述第二配置罐用于配置用于水处理的混合液，其内部设置有第二 搅拌器，所述储水罐通过副进水管路与第二配置罐相连通，所述副进水管路设 置有第八阀门，所述第二配置罐通过第三混合液进入管路与所述泵站相连通， 所述第三混合液进入管路设置有第十阀门;所述预膜剂储存罐用于存放预膜剂 原液，其通过预膜剂进入管路与配置罐相连通，所述预膜剂进入管路设置有第 十一阀门。
2.根据权利要求1所述的清洗、预膜和水处理一体化设备，其特征在于， 所述第一阀门、第二阀门、第三阀门、第四阀门以及第五阀门、第六阀门、第 七阀门、第八阀门、第九阀门、第十阀门、第十一阀门均为电磁阀均与PLC控 制器连接，所述搅拌器、泵站与PLC控制器连接，所述第一阀门、第二阀门、 第三阀门以及第四阀门、第八阀门、第九阀门、第十一阀门上部均设置有流量 计，所述流量计与PLC控制器连接。
3.根据权利要求1所述的清洗、预膜和水处理一体化设备，其特征在于， 所述待处理设备通过水质采样管路与水质采样机构相连接，所述水质采样结构 与PLC控制器相连接。
4.根据权利要求1所述的清洗、预膜和水处理一体化设备，其特征在于， 所述待处理设备为待预膜设备或待水处理设备或待清洗设备，当为所述待预膜 设备时候，所述待预膜设备设置有试片，所述试片用于观测预膜的效果。
说明书
清洗、预膜和水处理一体化设备
技术领域
本发明属于水循环系统及管道清洗技术领域，尤其涉及一种清洗、预膜和 水处理一体化设备。
背景技术
目前的储罐、空调管道的清洗，一般利用人工手工操作，需要将设备和输 送管道拆卸下来，清洗消毒后重新装上。这种清洗消毒工艺存在的问题是：1) 拆卸和安装设备劳动强度大，耗费工时，设备易损坏，降低了设备的使用效率; 2)在重新装配的过程中存在二次污染的风险。
发明内容
本发明的目的是提供一种清洗、预膜和水处理一体化设备，以解决现有技 术中存在的上述技术问题。
为了实现本发明的目的，本发明提供了一种清洗、预膜和水处理一体化设 备，所述设备包括储水罐、清洗剂储存罐、缓蚀剂储存罐、水处理剂储存罐、 第一配置罐、第二配置罐以及泵站，所述储水罐用于存放清洗所用的水，其通 过冲洗管路和进水管路分别与泵站和第一配置罐相连通，所述冲洗管路上设置 有第一阀门，所述进水管路上设置有第二阀门，所述清洗剂储存罐用于存放清 洗剂原液，其通过清洗剂进入管路与配置罐相连通，所述清洗剂进入管路设置 有第三阀门，所述缓蚀剂储存罐用于存放缓蚀剂原液，其通过缓蚀剂进入管路 与配置罐相连通，所述缓蚀剂进入管路设置有第四阀门，所述第一配置罐用于 配置用于清洗的混合液，其内部设置有第一搅拌器，所述第一配置罐通过第一 混合液进入管路与所述泵站相连通，所述第一混合液进入管路设置有第五阀门， 所述泵站通过第二混合液进入管路与待处理设备相连通，所述第二混合液进入 管路设置有第六阀门，所述待处理设备设置有排污口;所述水处理剂储存罐用 于存放水处理剂原液，其通过水处理剂进入管路与第二配置罐相连通，所述水 处理剂进入管路设置有第九阀门，所述第二配置罐用于配置用于水处理的混合 液，其内部设置有第二搅拌器，所述储水罐通过副进水管路与第二配置罐相连 通，所述副进水管路设置有第八阀门，所述第二配置罐通过第三混合液进入管 路与所述泵站相连通，所述第三混合液进入管路设置有第十阀门;所述预膜剂 储存罐用于存放预膜剂原液，其通过预膜剂进入管路与配置罐相连通，所述预 膜剂进入管路设置有第十一阀门。
本发明，与现有技术相比，无需将待清洗和待预膜、待水处理的设备拆卸， 即可完成清洗工作，减少了人力投入，且操作简单，无需专业培训即可完成操 作;同时，集成了清洗和水处理、预膜多重功能结构，节省了原材料，提高了 工作效率，满足了用户的使用需求，便于在产业上进行推广。
