申请日2014.10.31
公开(公告)日2015.01.21
IPC分类号C02F103/10; C02F9/12
摘要
电磁催化氧化油田注水及污水处理装置，包括底座，底座上安装进水管，进水管与脉冲电磁场灭菌器连通，进水管的管壁外周设置磁性套管，脉冲电磁场灭菌器与光触媒灭菌器连通，光触媒灭菌器内安装紫外灯管和光催化棒，光触媒灭菌器与电解稳流器连通，电解稳流器上设置出水管。通过纯物理的技术手段实现了大批量处理有机废水，彻底解决了化学处理手段不可避免的产生二次污染、重复腐蚀的问题以及对操作人员身体健康造成的威胁，同时本发明还具有运行费用低、体积小、可连续处理污水等优点。
权利要求书

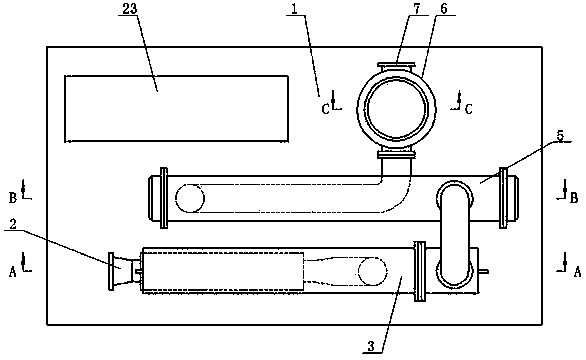

1.电磁催化氧化油田注水及污水处理装置，其特征在于：包括底座(1)，底座(1)上安装进水管(2)，进水管(2)与脉冲电磁场灭菌器(3)连通，进水管(2)的管壁外周设置磁性套管(4)，脉冲电磁场灭菌器(3)与光触媒灭菌器(5)连通，光触媒灭菌器(5)内安装紫外灯管(15)和光催化棒(16)，光触媒灭菌器(5)与电解稳流器(6)连通，电解稳流器(6)上设置出水管(7)。
2.根据权利要求1所述的电磁催化氧化油田注水及污水处理装置，其特征在于：所述脉冲电磁场灭菌器(3)包括进水端壳体(8)和出水端壳体(9)，进水端壳体(8)与出水端壳体(9)之间设置隔板(10)，隔板(10)上安装阴极套管(11)，阴极套管(11)两端分别位于进水端壳体(8)和出水端壳体(9)内，进水端壳体(8)内的阴极套管(11)上设置水流进口(12)，出水端壳体(9)内的阴极套管(11)上设置水流出口(13)，阴极套管(11)内的轴心位置安装阳极导电杆(14)，阳极导电杆(14)的外径小于阴极套管(11)的内径。
3.根据权利要求1所述的电磁催化氧化油田注水及污水处理装置，其特征在于：所述电解稳流器(6)包括稳流器壳体(17)，稳流器壳体(17)侧壁下部设置进水口(18)和排污口(19)，稳流器壳体(17)侧壁上部设置出水管(7)，稳流器壳体(17)顶部设置顶盖(20)，顶盖(20)上安装电极柱(21)，电极柱(21)端部位于稳流器壳体(17)下部。
4.根据权利要求1所述的电磁催化氧化油田注水及污水处理装置，其特征在于：所述光触媒灭菌器(5)的壳体为卧式管状壳体，紫外灯管(15)和光催化棒(16)均在光触媒灭菌器(5)的壳体内水平放置。
5.根据权利要求2所述的电磁催化氧化油田注水及污水处理装置，其特征在于：所述脉冲电磁场灭菌器(3)的进水端壳体(8)和出水端壳体(9)均为卧式管状壳体，阴极套管(11)和阳极导电杆(14)均水平放置。
6.根据权利要求1所述的电磁催化氧化油田注水及污水处理装置，其特征在于：磁性套管(4)外周壁设置磁力屏蔽罩(22)。
说明书
电磁催化氧化油田注水及污水处理装置
技术领域
本发明涉及一种水处理设备，具体地说是一种电磁催化氧化油田注水及污水处理装置。
背景技术
油田注水是采油注水采油法对石油进行开采过程中产生的废水，其成分复杂、水质水量波动大、污染物浓度高且难降解，污染物多为有毒有害的有机物，单一的处理工艺很难达到水质回注要求。研究高效、经济、节能的处理技术，开发不同工艺的有效组合，是石油化工废水处理技术研究的主要内容和发展方向。现有的油田注水等重污染污水只能借助化学手段进行处理，但这种处理手段需要较长的化学反应时间，无法实现污水的连续处理，并且需配备大型反应设备，同时还会难以避免的造成化学反应试剂的二次污染、设备的重复腐蚀问题，另外还会对操作人员的身体健康构成威胁。
发明内容
本发明的目的是提供一种电磁催化氧化油田注水及污水处理装置，它能够通过纯物理手段对油田注水以及其它多种处理难度大的污水进行有效的灭菌、灭藻、净化、除垢等处理。
本发明为实现上述目的，通过以下技术方案实现：包括底座，底座上安装进水管，进水管与脉冲电磁场灭菌器连通，进水管的管壁外周设置磁性套管，脉冲电磁场灭菌器与光触媒灭菌器连通，光触媒灭菌器内安装紫外灯管和光催化棒，光触媒灭菌器与电解稳流器连通，电解稳流器上设置出水管。所述脉冲电磁场灭菌器包括进水端壳体和出水端壳体，进水端壳体与出水端壳体之间设置隔板，隔板上安装阴极套管，阴极套管两端分别位于进水端壳体和出水端壳体内，进水端壳体内的阴极套管上设置水流进口，出水端壳体内的阴极套管上设置水流出口，阴极套管内的轴心位置安装阳极导电杆，阳极导电杆的外径小于阴极套管的内径。所述电解稳流器包括稳流器壳体，稳流器壳体侧壁下部设置进水口和排污口，稳流器壳体侧壁上部设置出水管，稳流器壳体顶部设置顶盖，顶盖上安装电极柱，电极柱端部位于稳流器壳体下部。所述光触媒灭菌器的壳体为卧式管状壳体，紫外灯管和光催化棒均在光触媒灭菌器的壳体内水平放置。所述脉冲电磁场灭菌器的进水端壳体和出水端壳体均为卧式管状壳体，阴极套管和阳极导电杆均水平放置。磁性套管外周壁设置磁力屏蔽罩。
本发明的优点在于：通过纯物理的技术手段实现了大批量处理有机废水，彻底解决了化学处理手段不可避免的产生二次污染、重复腐蚀的问题以及对操作人员身体健康造成的威胁，同时本发明还具有运行费用低、体积小、可连续处理污水等优点。
