摘要
本发明公开了一种污水水池水位自动检测控制器，包括污水泵电机、总开关、变压器、整流器、二极管、继电器、第一电阻至第三电阻、第一电容、第二电容、第一三极管、第二三极管、低水位检测头和高水位检测头，当污水水池水位高于点时，第一三极管和第二三极管导通，继电器动作，其常闭接触点断开，污水泵电机停止工作，停止向污水池中排入污水，与现有技术相比，本发明能够通过电子元件的组合来对于污水池的水位进行自动检测，并自动控制污水泵电机自动排入污水和排出污水，避免了人工监测的麻烦，使用方便，具有推广应用的价值。
权利要求书
1.一种污水水池水位自动检测控制器，其特征在于：包括污水泵电机、总 开关、变压器、整流器、二极管、继电器、第一电阻至第三电阻、第一电容、 第二电容、第一三极管、第二三极管、低水位检测头和高水位检测头，三相交 流电源通过所述总开关和所述继电器的常闭接触点与所述污水泵电机连接，所 述变压器的初级与所述三相电源的第一二相连接，所述变压器的次级与所述整 流器的两个输入端连接，所述整流器的正极输出端同时与所述第一电容和所述 第一电阻的第一端连接，所述整流器的负极输出端同时与所述第一电容的第二 端、所述第二电容的第一端和所述第二电阻的第一端连接，所述第二电容的第 二端同时与所述第一电阻的第二端、所述低水位检测头、所述二极管的负极和 所述继电器的第一端连接，所述二极管的正极与所述第二三极管的集电极连接， 所述继电器的第二端与所述第一三极管的集电极连接，所述第一三极管的发射 极与所述第二电阻的第二端连接，所述第一三极管的基极与所述第二三极管的 发射极连接，所述第二三极管的基极与所述第三电阻的第一端连接，所述第三 电阻的第二端与所述高水位检测头连接。
2.根据权利要求1所述的污水水池水位自动检测控制器，其特征在于：所 述第一三极管和所述第二三极管均为PNP型三极管。
说明书
一种污水水池水位自动检测控制器
技术领域
本发明涉及一种污水处理辅助设备，尤其涉及一种污水水池水位自动检测 控制器。
背景技术
污水处理是为使污水达到某一排放标准或再次使用的水质要求而对其进行 净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、 城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。 现有技术中，污水处理的污水存储池比较庞大，对于水位监测需要人工进行排 入和排放，因此，极为不便，存在改进空间。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污水水池水位自动检测 控制器。
本发明通过以下技术方案来实现上述目的：

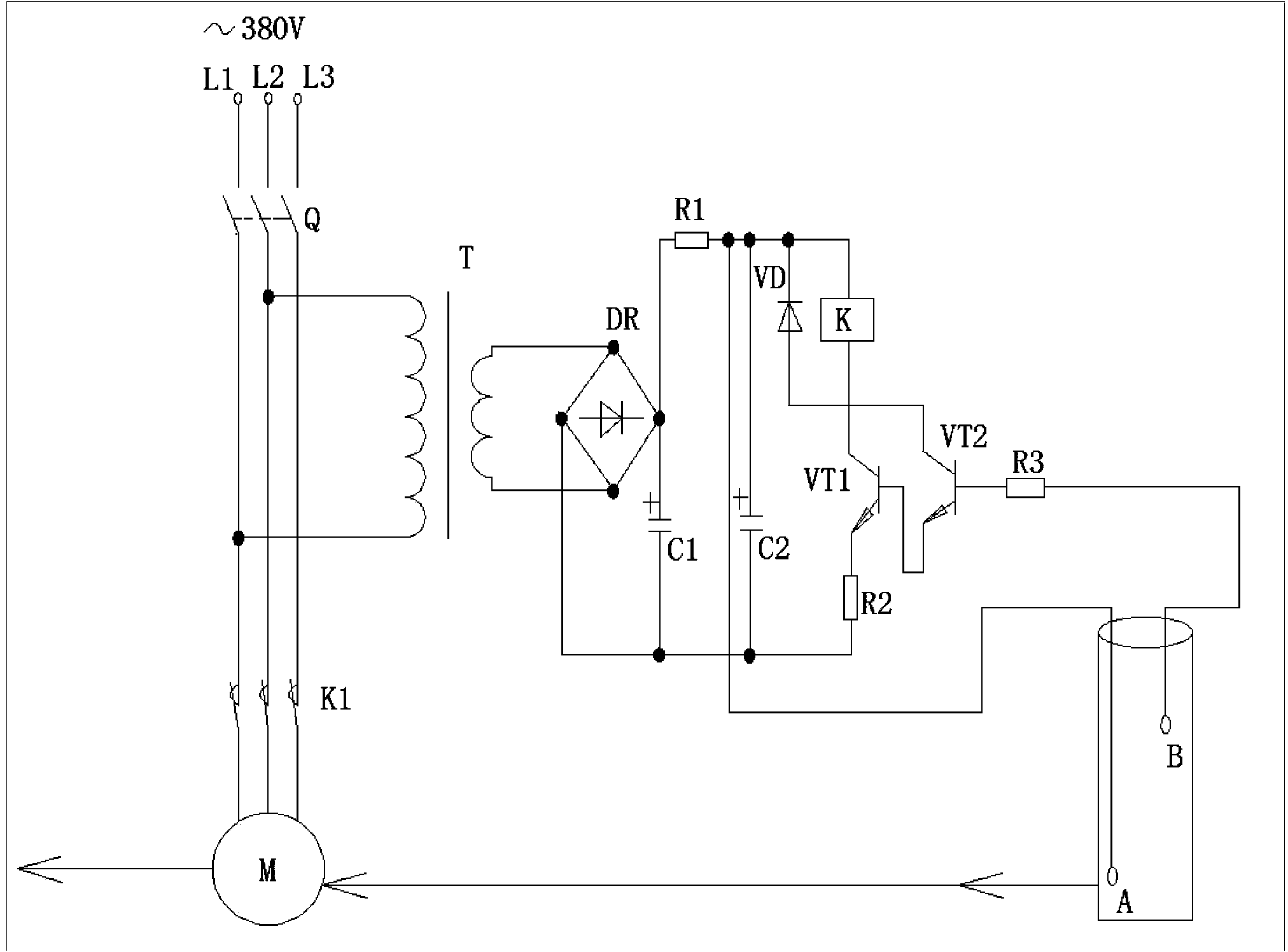

本发明包括污水泵电机、总开关、变压器、整流器、二极管、继电器、第 一电阻至第三电阻、第一电容、第二电容、第一三极管、第二三极管、低水位 检测头和高水位检测头，三相交流电源通过所述总开关和所述继电器的常闭接 触点与所述污水泵电机连接，所述变压器的初级与所述三相电源的第一二相连 接，所述变压器的次级与所述整流器的两个输入端连接，所述整流器的正极输 出端同时与所述第一电容和所述第一电阻的第一端连接，所述整流器的负极输 出端同时与所述第一电容的第二端、所述第二电容的第一端和所述第二电阻的 第一端连接，所述第二电容的第二端同时与所述第一电阻的第二端、所述低水 位检测头、所述二极管的负极和所述继电器的第一端连接，所述二极管的正极 与所述第二三极管的集电极连接，所述继电器的第二端与所述第一三极管的集 电极连接，所述第一三极管的发射极与所述第二电阻的第二端连接，所述第一 三极管的基极与所述第二三极管的发射极连接，所述第二三极管的基极与所述 第三电阻的第一端连接，所述第三电阻的第二端与所述高水位检测头连接。
具体地，所述第一三极管和所述第二三极管均为PNP型三极管。
本发明的有益效果在于：
本发明是一种污水水池水位自动检测控制器，与现有技术相比，本发明能 够通过电子元件的组合来对于污水池的水位进行自动检测，并自动控制污水泵 电机自动排入污水和排出污水，避免了人工监测的麻烦，使用方便，具有推广 应用的价值。
