申请日2014.11.22
公开(公告)日2016.06.15
IPC分类号F24D3/10; F24D19/10
摘要
本发明的智能水处理换热机组，其特征在于：软化水树脂罐连接软化水箱，软化水箱依次经两组并联的补水泵和第一循环水管连接除污器，第一循环水管经第三循环水管和阀门连接第二循环水管，第一循环水管和第二循环水管之间还连接有两组循环泵，第二循环水管连接板式换热器、用户暖气片、地暖或风机盘管;第一循环水管上设有流量、温度、压力及电导率检测仪表，它们分别连接电气控制柜;补水泵、循环泵、阀门也分别连接电气控制柜。本发明的有益效果是，该设备结构紧凑，整机组装，节省安装时间，节能环保，节约占地面积，操作简单，维护方便。该机组性能优良，运行模式经济，运行效率高，不宜结垢。
权利要求书
1.一种智能水处理换热机组，其特征在于：软化水树脂罐连接软化水箱，软化水箱依次经两组并联的补水泵和第一循环水管连接除污器，第一循环水管经第三循环水管和阀门连接第二循环水管，第一循环水管和第二循环水管之间还连接有两组循环泵，第二循环水管连接换热器、用户暖气片、地暖或风机盘管;第一循环水管上设有流量、温度、压力及电导率检测仪表，它们分别连接电气控制柜;补水泵、循环泵、阀门也分别连接电气控制柜。
2.根据权利要求1所述的智能水处理换热机组，其特征在于：软化水树脂罐还连接内置软化盐的软化盐箱。
说明书

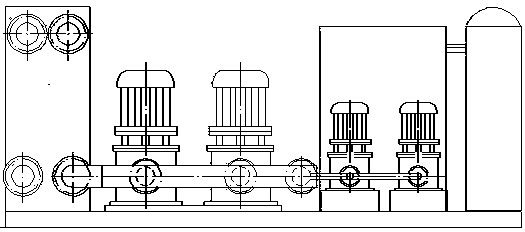

智能水处理换热机组
技术领域
本发明属于暖通设备领域，涉及一种智能水处理换热机组。
背景技术
我国供热企业所有换热站设备的布局与安装，占地面积很大，软水设备、补水箱及换热其它设备各自占用空间，安装麻烦，占用时间较长，投资较大。
发明内容
本发明为了弥补现有技术的不足，提供了一种结构紧凑、占地面积小、安装简单快速的智能水处理换热机组。
本发明是通过如下技术方案实现的：
本发明的智能水处理换热机组，其特征在于：软化水树脂罐连接软化水箱，软化水箱依次经两组并联的补水泵和第一循环水管连接除污器，第一循环水管经第三循环水管和阀门连接第二循环水管，第一循环水管和第二循环水管之间还连接有两组循环泵，第二循环水管连接板式换热器、用户暖气片、地暖或风机盘管;第一循环水管上设有流量、温度、压力及电导率检测仪表，它们分别连接电气控制柜;补水泵、循环泵、阀门也分别连接电气控制柜。
软化水树脂罐还连接内置软化盐的软化盐箱。
本发明的有益效果是，有效的把整个机房中的水处理设备，换热器，循环泵，补水稳压过滤除污及电器控制系统组合为一体。该设备结构紧凑，整机组装，节省安装时间，节能环保，节约占地面积，操作简单，维护方便。该机组性能优良，运行模式经济，运行效率高，不宜结垢，设备所需温度自动调整，智能控制，实现无人值守，远程控制，无需专人管理，带来良好的社会效益与经济效益。该设备适用于采暖，空调循环水系统或生活循环水系统。
