申请日2014.10.11
公开(公告)日2015.01.28
IPC分类号C02F9/04
摘要
本实用新型揭示了一种钢铁工业酸性废水处理设备，包括依次连接的进水装置、格栅、调节池、第一中和池、沉淀池、第二中和池、曝气池以及混凝沉淀池，所述沉淀池与所述混凝沉淀池共同连接有污泥池，所述污泥池上连接有污泥浓缩池，所述污泥浓缩池连接有污泥脱水装置，所述污泥脱水装置与污泥干燥制饼装置连接。本实用新型成本低、操作简单、处理效果好、可回收利用水资源、减少污染。
权利要求书
1.一种钢铁工业酸性废水处理设备，其特征在于：包括依次连接的进水装置、格栅、调节池、第一中和池、沉淀池、第二中和池、曝气池以及混凝沉淀池，所述沉淀池与所述混凝沉淀池共同连接有污泥池，所述污泥池上连接有污泥浓缩池，所述污泥浓缩池连接有污泥脱水装置，所述污泥脱水装置与污泥干燥制饼装置连接。
2.根据权利要求1所述的钢铁工业酸性废水处理设备，其特征在于：所述第一中和池和所述第二中和池共同连接有石灰乳量控制器。
3.根据权利要求2所述的钢铁工业酸性废水处理设备，其特征在于：所述石灰乳量控制器上连接有石灰消解制乳装置。
4.根据权利要求1所述的钢铁工业酸性废水处理设备，其特征在于：所述混凝沉淀池上还连接有PAM液配置定量加入器。
5.根据权利要求1所述的钢铁工业酸性废水处理设备，其特征在于：所述混凝沉淀池还设置有上清液排放管。
说明书
一种钢铁工业酸性废水处理设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种钢铁工业酸性废水处理设备。
背景技术
现代钢铁工业的生产过程包括材选、烧结、炼铁、炼钢(连铸)、轧钢等生产工艺。钢铁工业废水主要来源于生产工艺过程用水、设备与产品冷却水、烟气洗涤和场地冲洗等，但70%的废水还是源于冷却用水。间接冷却水在使用过程中仅受热污染，经冷却后即可回用;直接冷却水因与产品物料等直接接触，含有污染物质，需经处理后方可回用或串级使用。现有设备在处理废水时，由于设备使用不同，投入成本较大，操作不便，在最后获得的回收水资源处理效果不佳，而且未处理完全的废水在排放后还会造成环境污染。
实用新型内容
本实用新型的目的在于提供一种成本低、操作简单、处理效果好、可回收利用水资源、减少污染的钢铁工业酸性废水处理设备。

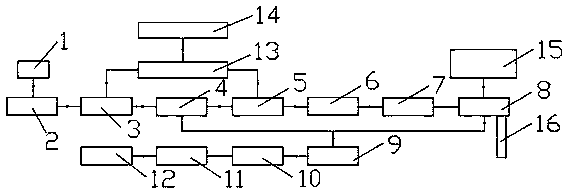

本实用新型的技术方案是，一种钢铁工业酸性废水处理设备，包括依次连接的进水装置、格栅、调节池、第一中和池、沉淀池、第二中和池、曝气池以及混凝沉淀池，所述沉淀池与所述混凝沉淀池共同连接有污泥池，所述污泥池上连接有污泥浓缩池，所述污泥浓缩池连接有污泥脱水装置，所述污泥脱水装置与污泥干燥制饼装置连接。
在本实用新型一个较佳实施例中，所述第一中和池和所述第二中和池共同连接有石灰乳量控制器。
在本实用新型一个较佳实施例中，所述石灰乳量控制器上连接有石灰消解制乳装置。
在本实用新型一个较佳实施例中，所述混凝沉淀池上还连接有PAM液配置定量加入器。
在本实用新型一个较佳实施例中，所述混凝沉淀池还设置有上清液排放管。
本实用新型所述为一种钢铁工业酸性废水处理设备，本实用新型成本低、操作简单、处理效果好、可回收利用水资源、减少污染。
