申请日2014.10.11
公开(公告)日2015.01.07
IPC分类号C05F7/00; C02F9/14
摘要
本实用新型公开了一种利用微生物分解污水中生物质的发电设备，主要由发电系统、生物堆肥系统、微生物分解池和初沉池组成，所述发电系统连接微生物分解池的出气口，所述微生物分解池的污泥出口连接生物堆肥系统，所述初沉池连接微生物分解池的入口;所述发电系统包括气体预处理系统和燃气发电机组，所述燃气发电机组连接气体预处理系统，气体预处理系统的进气口连接微生物分解池的出气口;生物堆肥系统包括发酵室、细格栅通道、积肥室;将含有机物的废水进行厌氧发酵，最大限度的产生含甲烷气体，用于沼气发电，并且将所产生的污泥进行堆肥处理，制造营养良好的有机肥，达到最大限度的使用清洁能源，合理的资源再利用，节约资源，避免资源浪费。
权利要求书
1.一种利用微生物分解污水中生物质的发电设备，其特征在于：主要由发电系统、生物堆肥系统、微生物分解池和初沉池组成，所述发电系统连接微生物分解池的出气口，所述微生物分解池的污泥出口连接生物堆肥系统，所述初沉池连接微生物分解池的入口;所述发电系统包括气体预处理系统和燃气发电机组，所述燃气发电机组连接气体预处理系统，所述气体预处理系统的进气口连接微生物分解池的出气口;所述生物堆肥系统包括发酵室、细格栅通道、积肥室，所述发酵室分别连接微生物分解池和细格栅通道，所述细格栅通道还连接积肥室，所述积肥室连接气体预处理系统。
2.根据权利要求1所述的一种利用微生物分解污水中生物质的发电设备，其特征在于：在所述的积肥室上还设置有微生物繁衍室。
3.根据权利要求1或2所述的一种利用微生物分解污水中生物质的发电设备，其特征在于：所述生物堆肥系统还包括增氧机，所述增氧机连接积肥室。
4.根据权利要求1或2所述的一种利用微生物分解污水中生物质的发电设备，其特征在于：所述生物堆肥系统还包括转运系统，所述转运系统连接积肥室。
5.根据权利要求1或2所述的一种利用微生物分解污水中生物质的发电设备，其特征在于：还包括机械格栅渠和化粪池，所述化粪池通过机械格栅渠连接初沉池。
说明书
一种利用微生物分解污水中生物质的发电设备
技术领域
本实用新型涉及环保领域、清洁能源领域、生物堆肥领域，具体的说是一种利用微生物分解污水中生物质的发电设备。
背景技术
城市生活污水中含有大量的有机污染物和病原体，如果不经处理排放将对周围环境、水体产生危害，而且会严重影响人的身体健康，所以必须对其进行严格的生化、消毒处理，以尽量减少对环境、水体的影响。随着环保要求的不断提高，以及水资源日益紧张，中水逐渐被回收利用于消防、绿化、街道清扫、车辆冲洗等方面。同时污泥定期外排用作农肥，实现了社会效益和经济效益双赢。
在进行含有机物的废水处理时，多采用好氧或厌氧处理技术，而在采用厌氧处理污水的技术工艺设备设施中往往在一些密闭的空间，会产生一种甲烷气体，甲烷作为一种可燃烧气体在农村被家庭用户多用于燃烧供热，但随着科技的发展，有机物废水的有效利用已经不仅仅局限于中水回用，沼气供热，也发展到沼气发电这一清洁能源利用的领域内。
沼气燃烧发电是随着大型沼气池建设和沼气综合利用的不断发展而出现的一项沼气利用技术，它将厌氧发酵处理产生的沼气用于发动机上，并装有综合发电装置，以产生电能和热能。沼气发电具有创效、节能、安全和环保等特点，是一种分布广泛且价廉的分布式能源。
在污水处理中，所产生的污泥中含有多种有机物质，而如何合理的利用含有有机物质的污泥，已成为环保领域内的一个不小的课题研究方向。
实用新型内容
本实用新型的目的在于提供一种利用微生物分解污水中生物质的发电设备，将含有机物的废水进行厌氧发酵，最大限度的产生含甲烷气体，用于沼气发电，并且将所产生的污泥进行堆肥处理，制造营养良好的有机肥，达到最大限度的使用清洁能源，合理的资源再利用，节约资源，避免资源浪费。

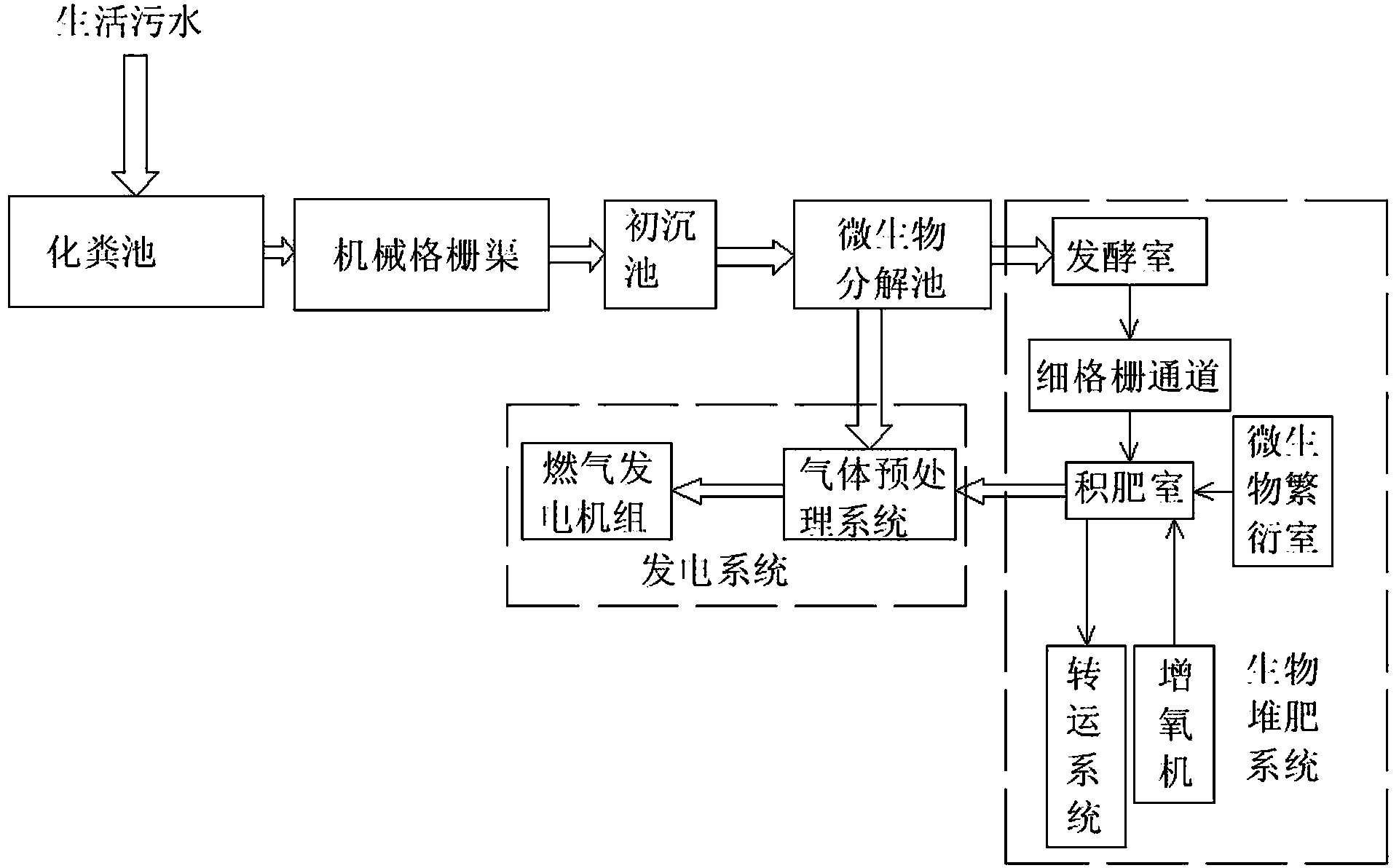

本实用新型通过下述技术方案实现：一种利用微生物分解污水中生物质的发电设备，主要由发电系统、生物堆肥系统、微生物分解池和初沉池组成，所述发电系统连接微生物分解池的出气口，所述微生物分解池的污泥出口连接生物堆肥系统，所述初沉池连接微生物分解池的入口;所述发电系统包括气体预处理系统和燃气发电机组，所述燃气发电机组连接气体预处理系统，所述气体预处理系统的进气口连接微生物分解池的出气口;所述生物堆肥系统包括发酵室、细格栅通道、积肥室，所述发酵室分别连接微生物分解池和细格栅通道，所述细格栅通道还连接积肥室，所述积肥室连接气体预处理系统。
进一步的，为更好的实现本实用新型，加速对积肥室内的污泥进行活性分解，加速积肥生成，特别的设置下述结构：在所述的积肥室上还设置有微生物繁衍室。
进一步的，为更好的实现本实用新型，能增加积肥室内的供氧，达到加快微生物的生长，起到加速积肥生成的目的，特别选用下述结构：所述生物堆肥系统还包括增氧机，所述增氧机连接积肥室。
进一步的，为更好的实现本实用新型，能将所堆积的有机肥料进行环保转运，特别的设置下述结构：所述生物堆肥系统还包括转运系统，所述转运系统连接积肥室。
进一步的，为更好的实现本实用新型，便于对城市生活污水进行收集和拦截大型物资，特别的设置成下述结构：还包括机械格栅渠和化粪池，所述化粪池通过机械格栅渠连接初沉池。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型将含有机物的废水进行厌氧发酵，最大限度的产生含甲烷气体，用于沼气发电，并且将所产生的污泥进行堆肥处理，制造营养良好的有机肥，达到最大限度的使用清洁能源，合理的资源再利用，节约资源，避免资源浪费。
(2)本实用新型所设置的生物堆肥系统能将含有有机物的污泥进行堆肥处理，制造出富含营养的有机肥，以备资源再利用。
(3)本实用新型所设置的微生物繁衍室所产生的微生物可加速对积肥室内的污泥进行活性分解，加速积肥生成。
(4)本实用新型所述增氧机能增加积肥室内的供氧，达到加快微生物的生长，起到加速积肥生成的目的。
(5)本实用新型的发电系统具有安全可靠的性能，能有效避免因气压不稳、气体内含硫过高而引起的安全隐患。
(6)本实用新型所述初沉池能有效去除废水中的可沉物和漂浮物，为后续诸如污泥处理和发电处理提供方便。
