申请日2014.12.12
公开(公告)日2015.05.20
IPC分类号C02F1/72; C02F1/00
摘要
本实用新型公开了一种用于水力空化技术强化污水除污效率的新型空化器，包括节流模块、空化模块和夹持模块。其中节流模块包括上游管路和节流孔板;空化模块包括多孔喷嘴，针阀座，针阀体和弹簧;夹持模块包括连接法兰，喷孔夹具，密封圈及带液体射流出口的喷头。本装置通过上游管路与水利空化技术强化除污的管路相连接，反应原料经过节流孔板后流经空化模块。空化模块采用类发动机喷油器结构，通过设置相应的针阀运动规律及喷孔形状等使其产生最好的空化效果以强化水力空化技术的除污效率。空化模块与节流模块通过法兰连接。该新型空化器可用于提高水力空化方法除污的除污效率，且尾部带液体射流出口喷头，方便耦合撞击流技术来强化该过程。
摘要附图
权利要求书

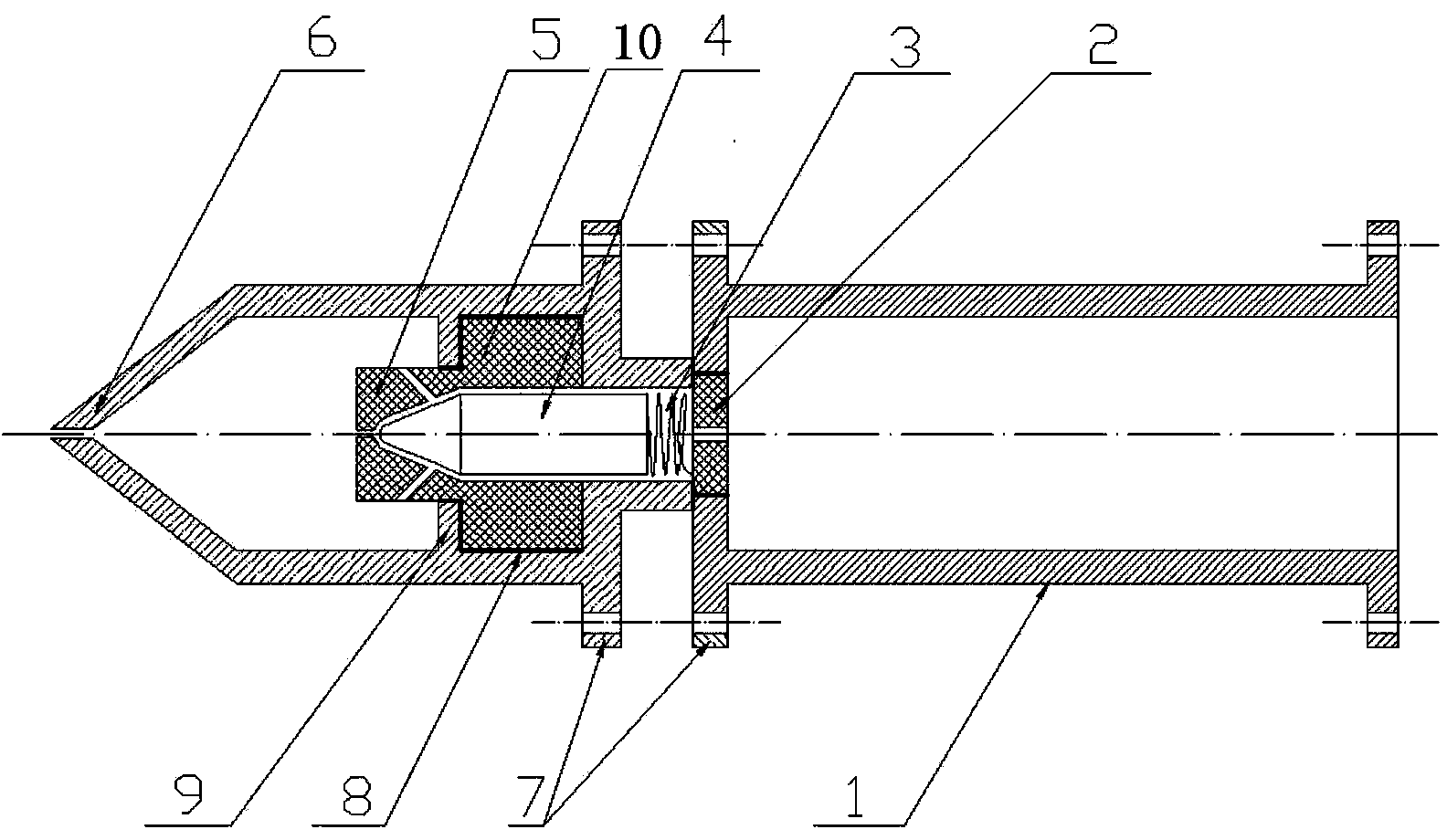

1.一种水力空化技术强化污水除污效率的空化器，其特征在于，包括连接管道(1)， 所述连接管道(1)的出口端面安装有节流孔板(2)，所述连接管道(1)的出口处连接 有空化座(9)，所述空化座(9)内部设有喷孔体和液体射流室(11)，所述喷孔体分为 喷孔座(5)和针阀座(10)两部分，所述喷孔座(5)位于所述空化座的液体射流室(11) 内，所述液体射流室(11)上开有喷头(6)，所述喷孔座(5)上开有若干喷孔;所述针 阀座(10)内部设有针阀体(4)，所述针阀体(4)一端位于所述喷孔座(5)内，另一 端通过弹簧(3)与所述节流孔板(2)连接。
2.根据权利要求1所述的一种水力空化技术强化污水除污效率的空化器，其特征在 于，所述针阀座(10)与所述空化座(9)的内壁之间通过密封垫圈(8)密封。
3.根据权利要求1所述的一种水力空化技术强化污水除污效率的空化器，其特征在 于，所述节流孔板(2)与所述连接管道(1)之间通过密封垫圈(8)密封。
4.根据权利要求2或3所述的一种水力空化技术强化污水除污效率的空化器，其特 征在于，所述空化座(9)与所述连接管道(1)通过连接法兰(7)连接，且所述空化座 (9)与所述连接管道(1)的接触部分用密封垫圈(8)密封。
5.根据权利要求4所述的一种水力空化技术强化污水除污效率的空化器，其特征在 于，所述喷孔座(5)上开有七个喷孔，喷孔形状为渐扩形喷孔。
说明书
一种水力空化技术强化污水除污效率的空化器
技术领域
本实用新型涉及一种水力空化技术强化污水除污效率的空化器，具体涉及一种利用 水力空化耦合旋转撞击流技术来强化污水除污效率的空化器，属于环保除污技术领域。
背景技术
水力空化现象的产生比较容易。当液体通过收缩装置(如几何多孔板、文丘里管等) 时,压力会下降,当压力降至液体的饱和蒸汽压时,液体发生空化形成大量空化泡,空化泡随 液体流动形成了两相流动。当流动的压力增大时,空化泡溃灭形成微射流、冲击波并在短 时间内释放巨大的能量。在这种高能量作用下液体裂解为活性氧原子和羟基自由基,重组 形成过氧化氢,自由基团具有强氧化性,可以有效地降解复杂有机物,生物难降解物等。
水力空化技术作为一种新型水处理方法,不仅可以去除许多难降解物质和有毒物质, 而且不产生二次污染。水力空化具有独特的优点:(1)容易控制反应条件;(2)空化效 率较高;(3)产生水力空化所使用的设备简单;(4)反应器的维护成本低;(5)反应规 模化应用相对容易。
发明内容
本实用新型针对利用水力空化技术强化污水除污效率的技术问题，提供一种可大大 提高污水除污效率的新型空化器。
为了实现上述目的，本实用新型解决其技术问题所采用的技术方案是：
一种水力空化技术强化污水除污效率的空化器，包括连接管道，所述连接管道的出 口端面安装有节流孔板，所述连接管道的出口处连接有空化座，所述空化座内部设有喷 孔体和液体射流室，所述喷孔体分为喷孔座和针阀座两部分，所述喷孔座位于所述空化 座的液体射流室内，所述液体射流室上开有喷头，所述喷孔座上开有若干喷孔;所述针 阀座内部设有针阀体，所述针阀体一端位于所述喷孔座内，另一端通过弹簧与所述节流 孔板连接。
上述方案中，所述针阀座与所述空化座的内壁之间通过密封垫圈密封。
上述方案中，所述节流孔板与所述连接管道之间通过密封垫圈密封。
上述方案中，所述空化座与所述连接管道通过连接法兰连接，且所述空化座与所述连接 管道的接触部分用密封垫圈密封。
上述方案中，所述喷孔座上开有七个喷孔，喷孔形状为渐扩形喷孔。
本实用新型的有益效果是：本实用新型装置可以实现对连接管道内的液体进行多次 空化，能大大提高空化程度近而提高污水净化效率。
