申请日2015.01.09
公开(公告)日2015.08.19
IPC分类号E02D15/04; E02D15/00
摘要
本实用新型公开了一种高架桥基础处废弃污水管道施工系统，包括固定在待处理废弃污水管道上方地面的旋挖钻、冲击钻、泡沫混凝土拌合机和压注设备;沿长度方向，待处理废弃污水管道上方间隔设有由取芯机钻出的注入孔;注入孔处的待处理废弃污水管道的顶壁和底壁均设有由冲击钻破开的缺口;注入孔处的待处理废弃污水管道下方的土层内设有由冲击钻破开的凹槽，该凹槽与待处理废弃污水管道相接;泡沫混凝土拌合机通过连接管与压注设备相连接，压注设备通过注浆管与注入孔相连接。本实用新型能保证管道填充质量，消除安全隐患，减少注浆液的填充量、提高废弃污水管道的充满度，保证废弃污水管道填充的密实性，避免废弃污水管道与桩基交叉处出现明水。
权利要求书
1.高架桥基础处废弃污水管道施工系统，其特征在于：包括固定在待处理废弃污水管道上方地面的旋挖钻、冲击钻、泡沫混凝土拌合机和压注设备;
沿长度方向，待处理废弃污水管道上方间隔设有由取芯机钻出的注入孔;注入孔处的待处理废弃污水管道的顶壁和底壁均设有由冲击钻破开的缺口;注入孔处的待处理废弃污水管道下方的土层内设有由冲击钻破开的凹槽，该凹槽与待处理废弃污水管道相接;
泡沫混凝土拌合机通过连接管与压注设备相连接，压注设备通过注浆管与注入孔相连接。
2.根据权利要求1所述的高架桥基础处废弃污水管道施工系统，其特征在于：所述压注设备上设有压力表。
3.根据权利要求 2所述的高架桥基础处废弃污水管道施工系统，其特征在于：所述注浆管的直径大于10cm;拌和机的容量大于1 立方米;压力表的有效值大于2.5MPa。
说明书
高架桥基础处废弃污水管道施工系统
技术领域
本实用新型涉及施工技术领域，尤其涉及城市地下废弃污水管道处理系统。
背景技术
随着城市的发展，城市老城区的人口量加大，污水管道废弃量越来越大，鉴于市政工程的特点，采用传统方式处理地下废旧管线的成本较高、难度大、对周边局面的生活影响较大。郑州市三环快速化北三环项目在施工高架桥桩基时与现状即将废弃的D1600污水管道位置冲突，冲突长度6000m，冲突点数500余个，设计处理方案为开挖废除污水管道。但施工现场存在没有开挖场地、没有开挖施工的工期、开挖沟槽回填土存在自然沉降、影响新建道路的后期质量等问题，为了保证工期，避免以上问题，必须采用其它处理方式进行处理。
传统的废旧管道处理方式有如下四种：1、不做处理;该方法的优点是简单、快捷;缺点是产权单位不负责任，存在安全隐患。2、直接采用混凝土或土封堵检查井;该方法的优点是简单、快捷;缺点是容易导致管道内的残水或不明外来水将管道周边或检查井的填充物掏空，从而发生安全事故。且混凝土或土体具有收缩性，导致管道不能填充密实，管道年旧损坏导致路面发生沉降、塌陷。3、灌注水泥浆填充管道;该方法一直以来都没有较为规范的处理工艺，填充物的填注量和填注质量无法保证，且费用较高，同时水泥砂浆也具有凝固收缩性，导致管道不能填充密实。4、开挖破除;该方法优点是处理彻底、不留隐患，适用于埋深较浅、有开挖工作面的管道;缺点是工期加长、对周边居民影响较大、地下管线较多开挖难度较大等，因此针对埋深较大、工期较紧和地下状况复杂的市政工程一般不采用。通过以上分析可以发现传统的工艺并没有形成一套比较完整的处理方法，也没有相应的处理系统，无法彻底解决妥善处理城市高架桥基础处废弃污水管道的问题。
实用新型内容
本实用新型的目的在于提供一种高架桥基础处废弃污水管道施工系统，可以快速、简单、低成本的处理城市废弃的污水管道，同时没有危险性、不会污染环境，可有效解决废弃管道收不明外来水的冲刷出现安全事故，管道破旧引起路面沉陷等问题。

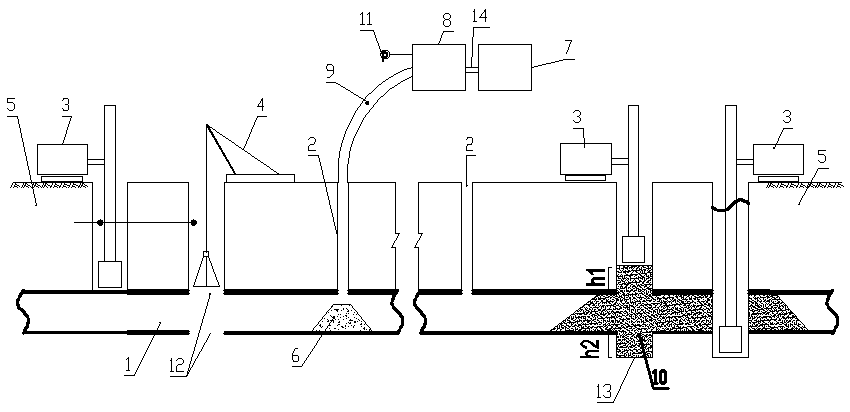

为实现上述目的，本实用新型的高架桥基础处废弃污水管道施工系统包括固定在待处理废弃污水管道上方地面的旋挖钻、冲击钻、泡沫混凝土拌合机和压注设备;
沿长度方向，待处理废弃污水管道上方间隔设有由取芯机钻出的注入孔;注入孔处的待处理废弃污水管道的顶壁和底壁均设有由冲击钻破开的缺口;注入孔处的待处理废弃污水管道下方的土层内设有由冲击钻破开的凹槽，该凹槽与待处理废弃污水管道相接;
泡沫混凝土拌合机通过连接管与压注设备相连接，压注设备通过注浆管与注入孔相连接。
所述压注设备上设有压力表。
所述注浆管的直径大于10cm;拌和机的容量大于1 立方米;压力表的有效值大于2.5MPa。
所述凹槽的高度h2的取值范围是：0.9 本实用新型具有如下的优点： 1、本申请人在面对废弃管道处理问题时，跳出了以往处理类似问题时采用开挖破除、简单处理等走极端的方法和思维模式，通过采用本实用新型的结构，实现了一种新的处理工艺，引入了桥梁预应力管道注浆的部分原理，在保证管道填充质量，消除安全隐患的前提下，完成了废弃管道的处理。 2、采用本实用新型的结构，减少了注浆液的填充量、提高了废弃污水管道的充满度、提出了废弃污水管道充满度检查和保证的方法。 3、观察孔(即注入孔)的设置保证了废弃污水管道填充密实，同时采取二次注入法弥补了首次填充密实后而出现的自然沉降量。 4、使用本实用新型能够将泡沫混凝土注入待处理废弃污水管道，利用泡沫混凝土自身的流动性强、透水性小、重量轻，有一定的强度和膨胀性保证了废弃污水管道填充的密实性。 5、利用本实用新型进行施工，能够避免废弃污水管道与桩基交叉处出现明水，降低桩基的摩擦力，直接影响桩基的承载力。 6、本实用新型还可以避免采用人工处理时经常出现中毒等安全事故的问题。
