申请日2014.11.19
公开(公告)日2015.03.11
IPC分类号B01D21/24
摘要
本发明涉及一种大直径高效污泥回流排泥机。包括池体和做旋转运动的中心立柱，池体底部设置进水口，所述进水口处于池体中部，进水口上部设均匀布水的稳流器;所述池体中上部设有两端封闭的随中心立柱旋转的排泥槽，所述排泥槽下部开设有若干延伸到池体底部的吸泥管，吸泥管端部设排泥吸嘴，所述排泥槽中部设有将污泥向池体外部排出的排泥管。本发明由于设备做圆周运动，同时驱动机构在池边，需要的扭矩较小，电机功率低，能耗小。同时巧妙利用池内水位高于排泥槽内水位，池底吸呢嘴通过排泥管与排泥槽连接，形成U形管，池底污泥通过水位差被吸入排泥槽中，不需要水泵等相关附件，减少运行费用，降低能耗。
权利要求书
1.大直径高效污泥回流排泥机，其特征在于，包括池体(1)和做旋转运动的中心立柱(2)，池体(1)底部设置进水口(3)，所述进水口(3)处于池体(1)中部，进水口(3)上部设均匀布水的稳流器(4);
所述池体(1)中上部设有两端封闭的随中心立柱(2)旋转的排泥槽(5)，所述排泥槽(5)下部开设有若干延伸到池体(1)底部的吸泥管(6)，吸泥管(6)端部设排泥吸嘴(7)，所述排泥槽(5)中部设有将污泥向池体(1)外部排出的排泥管(8)。
2.根据权利要求1所述的大直径高效污泥回流排泥机，其特征在于，所述排泥槽(5)自两侧向中部排泥管(8)方向倾斜向下设置。
3.根据权利要求1所述的大直径高效污泥回流排泥机，其特征在于，还包括带动排泥机转动的工作桥(9)，所述工作桥(9)下方设置撇渣板(10)，所述撇渣板(10)与工作桥(9)中心线呈一定角度错位设置。
4.根据权利要求3所述的大直径高效污泥回流排泥机，其特征在于，所述池底(1)侧面分别设有排渣口(11)和出水口(12)。
说明书
大直径高效污泥回流排泥机
技术领域
本发明涉及一种大直径高效污泥回流排泥机，属于水处理技术领域。
背景技术
现有的排泥装置通过外部设置的动力装置实现污泥的排放，因此需要额外的能量消耗，造成运行费用的提高，而且污泥排放的不很彻底，给下道工序增加的负荷，需要进一步改进。
发明内容
本发明针对上述缺陷，目的在于提供一种克服以往不经济大能耗的缺点，实现低能耗，高效益的大直径高效污泥回流排泥机。

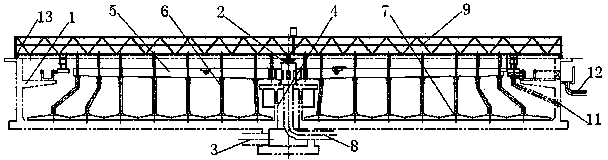

为此本发明采用的技术方案是：本发明包括池体(1)和做旋转运动的中心立柱(2)，池体(1)底部设置进水口(3)，所述进水口(3)处于池体(1)中部，进水口(3)上部设均匀布水的稳流器(4);
所述池体(1)中上部设有两端封闭的随中心立柱(2)旋转的排泥槽(5)，所述排泥槽(5)下部开设有若干延伸到池体(1)底部的吸泥管(6)，吸泥管(6)端部设排泥吸嘴(7)，所述排泥槽(5)中部设有将污泥向池体(1)外部排出的排泥管(8);
所述排泥槽(5)自两侧向中部排泥管(8)方向倾斜向下设置。
还包括带动排泥机转动的工作桥(9)，所述工作桥(9)下方设置撇渣板(10)，所述撇渣板(10)与工作桥(9)中心线呈一定角度错位设置。
所述池底(1)侧面分别设有排渣口(11)和出水口(12)。
本发明的优点是：本发明大直径高效污泥回流排泥机沿池顶周作圆周运动，由于排泥槽内液位低于池中液位，在液位差作用下池底排泥吸嘴把污泥吸到排泥槽内，通过中心泥缸排出池外，撇渣装置随机运转将浮渣收集并运送到渣斗中排出池外。
本发明由于设备做圆周运动，同时驱动机构在池边，需要的扭矩较小，电机功率低，能耗小。同时巧妙利用池内水位高于排泥槽内水位，池底吸呢嘴通过排泥管与排泥槽连接，形成U形管，池底污泥通过水位差被吸入排泥槽中，不需要水泵等相关附件，减少运行费用，降低能耗。
