申请日2015.01.07
公开(公告)日2015.06.24
IPC分类号B01D24/10
摘要
本实用新型公开了一种无动力生活污水处理一体化设备，包括处理罐、组合填料、填充支架，处理罐内部分为隔离的四段，每段顶部均各设检修孔，外部左右侧为圆弧，左侧圆弧一偏上位置设进水管进入污水仓，污水仓与右侧设的净化仓一中间设隔板一，隔板一上设过水管一净化仓一内设一件填充支架，填充支架内设组合填料，净化仓一右侧设隔板二，隔板二上设三个过水孔与右侧的净化仓二连通，净化仓二内设一件填充支架，填充支架内设组合填料，净化仓二右侧设隔板三，隔板三上设过水管二，过水管二上设直角弯头二向下与净化水仓连通，净化水仓外接出水管，本实用新型为地埋式，无需动力，用组合填料过滤净化后再利用，节能环保。
权利要求书

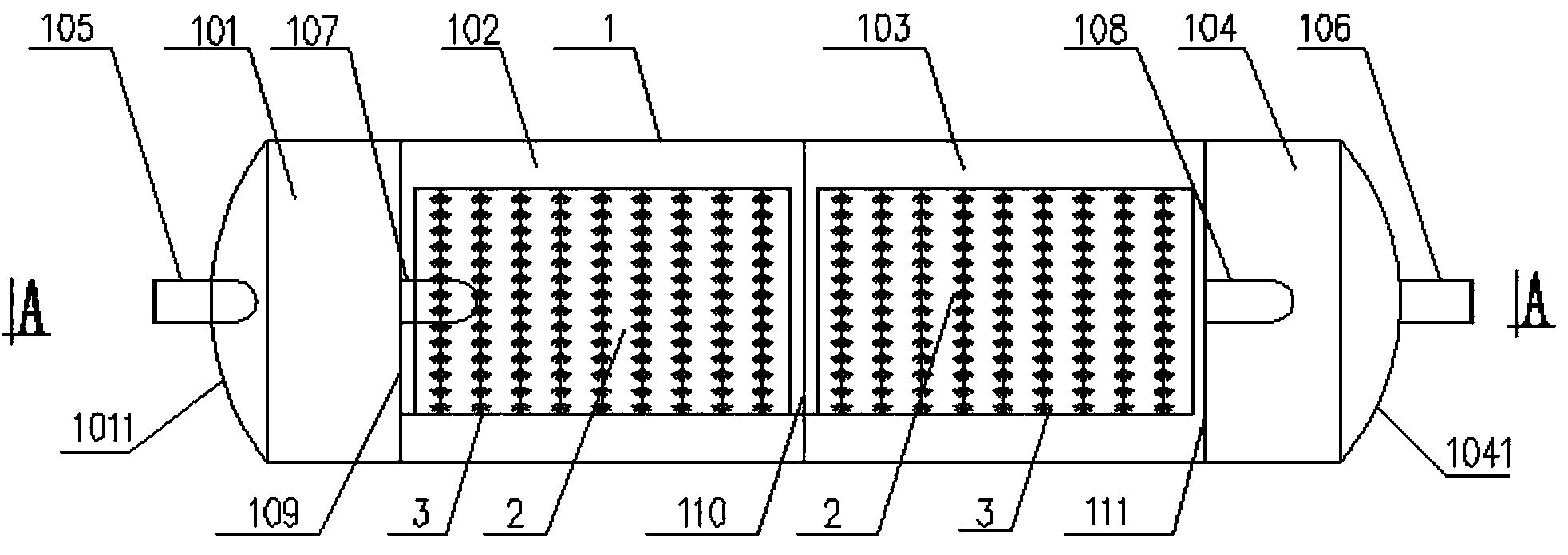

1.无动力生活污水处理一体化设备，其特征在于：包括处理罐(1)、组 合填料(2)、填充支架(3)，所述处理罐(1)左侧为圆弧一(1001)，所述 圆弧一(1001)偏上位置设进水管(105)进入污水仓(101)，所述进水管(105) 连接直角弯头(1051)向下，所述污水仓(101)与右侧设的净化仓一(102) 中间设隔板一(109)，所述隔板一(109)上设过水管一(107)，所诉净化仓 一(102)内设一件填充支架(3)，所述填充支架(3)内设组合填料(2)， 净化仓一(102)右侧设隔板二(110)，所述隔板二(110)上设三个过水孔(1101) 与右侧的净化仓二(103)连通，所述净化仓二(103)内设一件填充支架(3)， 所述填充支架(3)内设组合填料(2)，净化仓二(103)右侧设隔板三(111)， 所述隔板三(111)上设过水管二(108)，所述过水管二(108)上设直角弯头二 (1081)向下与净化水仓(104)连通，所述净化水仓(104)外接出水管(106)，所述 外接出水管(106)固定在处理罐(1)右侧的圆弧二(1002)上。
2.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 净化仓一(102)顶部设检修孔二(113)，所述检修孔二(113)进口端设上盖二 (1131)。
3.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 污水仓(101)顶部设检修孔一(112)，所述修孔一(112)进口端设上盖一(1121)。
4.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 过水管一(107)出口端设直角弯头三(1071)并出口处接管道向下延伸。
5.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 净化仓二(103)顶部设检修孔三(114)，所述检修孔三(114)进口端设上盖三 (1141)。
6.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 净化水仓(104)顶部设检修孔四(115)，所述检修孔四(115)进口端设上盖四 (1151)。
7.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 填充支架(3)为长方体，材质为管材(31)。
8.如权利要求1所述无动力生活污水处理一体化设备，其特征在于：所述 过水管一(107)进水口在隔板一(109)上端，出水口在净化仓一(102)下部，进水 管(105)进水口在圆弧一(1001)上部，出水口在污水仓(101)下部，过水管二(108) 进水口在净化仓二(103)上部，出水口在净化水仓(104)下部，位置均在同一水 平线。
说明书
无动力生活污水处理一体化设备
技术领域
本实用新型涉及一种生活污水的处理设备，尤其是无动力生活污水处理一 体化设备。
背景技术
目前生活污水处理基本是靠直接排放或简单沉淀的方法来处理后排出，污 水中的固体颗粒在沉淀池中部分沉淀，溶解在水里的有机溶剂，含氯含磷硫的 化学物资直接排出污染水资源和大自然。然而，居民小区或机关企业单位对耗 资大、建筑面积占用广、能耗应用高的污水处理设备投入或长期应用有着较大 的负担。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供无动力生活污水处 理一体化设备，采用组合填料过滤净化，无需提供动力能源，制造成本低，污 水处理效率高，无能耗应用，管理方便，地埋式饿安装，无需占地面积和空间。
为达到上述目的，本实用新型的技术方案是：无动力生活污水处理一体化 设备，包括处理罐、组合填料、填充支架，所述处理罐左侧为圆弧一，所述圆 弧一偏上位置设进水管进入污水仓，所述进水管连接直角弯头向下，所述污水 仓与右侧设的净化仓一中间设隔板一，所述隔板一上设过水管一，所诉净化仓 一内设一件填充支架，所述填充支架内设组合填料，净化仓一右侧设隔板二， 所述隔板二上设三个过水孔与右侧的净化仓二连通，所述净化仓二内设一件填 充支架，所述填充支架内设组合填料，净化仓二右侧设隔板三，所述隔板三上 设过水管二，所述过水管二上设直角弯头二向下与净化水仓连通，所述净化水 仓外接出水管，所述外接出水管固定在处理罐右侧的圆弧二上。
进一步设置，所述所述净化仓一顶部设检修孔二，所述检修孔二进口端设 上盖二。
进一步设置，所述污水仓顶部设检修孔一，所述修孔一进口端设上盖一。
进一步设置，所述过水管一出口端设直角弯头三并出口处接管道向下延伸。
进一步设置，所述净化仓二顶部设检修孔三，所述检修孔三进口端设上盖 三。
进一步设置，所述净化水仓顶部设检修孔四，所述检修孔四进口端设上盖 四。
进一步设置，所述填充支架为长方体，材质为管材。
进一步设置，所述过水管一进水口在隔板一上端，出水口在净化仓一下部， 进水管进水口在圆弧一上部，出水口在污水仓下部，过水管二进水口在净化仓 二上部，出水口在净化水仓下部，位置均在同一水平线。
本实用新型的有益效果是：油罐式的外形，结构简洁，便于地埋式安放， 无占地面积，制造成本节省;内部两端设有污水仓和净化水仓，利于处理前污 水和处理后的净化水的囤积，形成固定的流量和存储量;利用水压为源动力， 无能源驱动的污水处理过程，节能减排，降低污水处理成本;中间设有两个净 化仓，能对污水进行二级净化处理，提高污水的净化效率和清洁度，避免重复 很合污染和组合填料的使用寿命;用填充支架包裹组合填料，利于模块化安放， 避免组合填料的扩散和提高净化效率;内部四个仓位顶部均设有检修孔，便于 材料的更换和故障的检修。
