申请日2014.11.18
公开(公告)日2015.04.01
IPC分类号B01D21/02
摘要
本实用新型涉及一种溢流式污水沉淀分离装置。现有污水沉淀池只能处理连续的、稳定的污水，为此，本溢流式污水沉淀分离装置包括沉淀池，该沉淀池有进水管和出水管，出水管一端穿过沉淀池下部或底部，出水管另一端连接软管，该软管另一端连有喇叭形溢流进水口，喇叭形溢流进水口嵌放在一筒形漂浮罩内，筒形漂浮罩周边开有多个进水窗口，喇叭形溢流进水口的上沿低于水面，但高于进水窗口下沿，软管由柔性塑胶材料制成，其在水下部分既可弯曲，又不易被水压压扁。本实用新型溢流式污水沉淀分离装置具有结构简单，供水稳定、节能环保的优点，广泛适合各种生活小区、宾馆、酒店使用。
权利要求书
1.一种溢流式污水沉淀分离装置，包括沉淀池，该沉淀池设有进水管和出 水管，其特征在于：所述出水管一端穿过沉淀池下部侧壁或底部底板， 与配用外接管线相通，出水管另一端连接软管，该软管另一端连有喇叭 形溢流进水口，喇叭形溢流进水口嵌放在一筒形漂浮罩内，筒形漂浮罩 周边开有多个进水窗口，喇叭形溢流进水口的上沿低于水面，但高于进 水窗口下沿，所述软管由柔性塑胶材料制成，其在水下部分既可弯曲， 又不易被水压压扁。
2.如权利要求1所述的溢流式污水沉淀分离装置，其特征在于：所述软管 为带骨架的软管。
3.如权利要求2所述的溢流式污水沉淀分离装置，其特征在于：所述筒形 漂浮罩四周均匀开有三或四个导向孔，每个导向孔内穿设一个导向柱。
说明书
溢流式污水沉淀分离装置
技术领域
本实用新型涉及一种溢流式污水沉淀分离装置。
背景技术
城市生活用水需求日益增大，北京、上海、广州等超大城市供水压力越来越大，如果能将橱房用水、洗浴用水收集起来，经过初步的过滤、沉淀处理后，再供给人们作冲马桶用水，就可以节约大量水源。但是橱房用水、洗浴用水都集中出现在人们下班后、做饭前后的时间段，其他时间水量很少。现有污水沉淀池只能处理连续的、稳定的污水，否则，污水集中出现时，污淀池内污泥会被搅起，很难沉淀，污水少时，又不能连续供水。
实用新型内容
本实用新型要解决的技术问题是如何克服现有技术的上述缺陷，提供一种适合处理水量波动大的生活污水的溢流式污水沉淀分离装置。

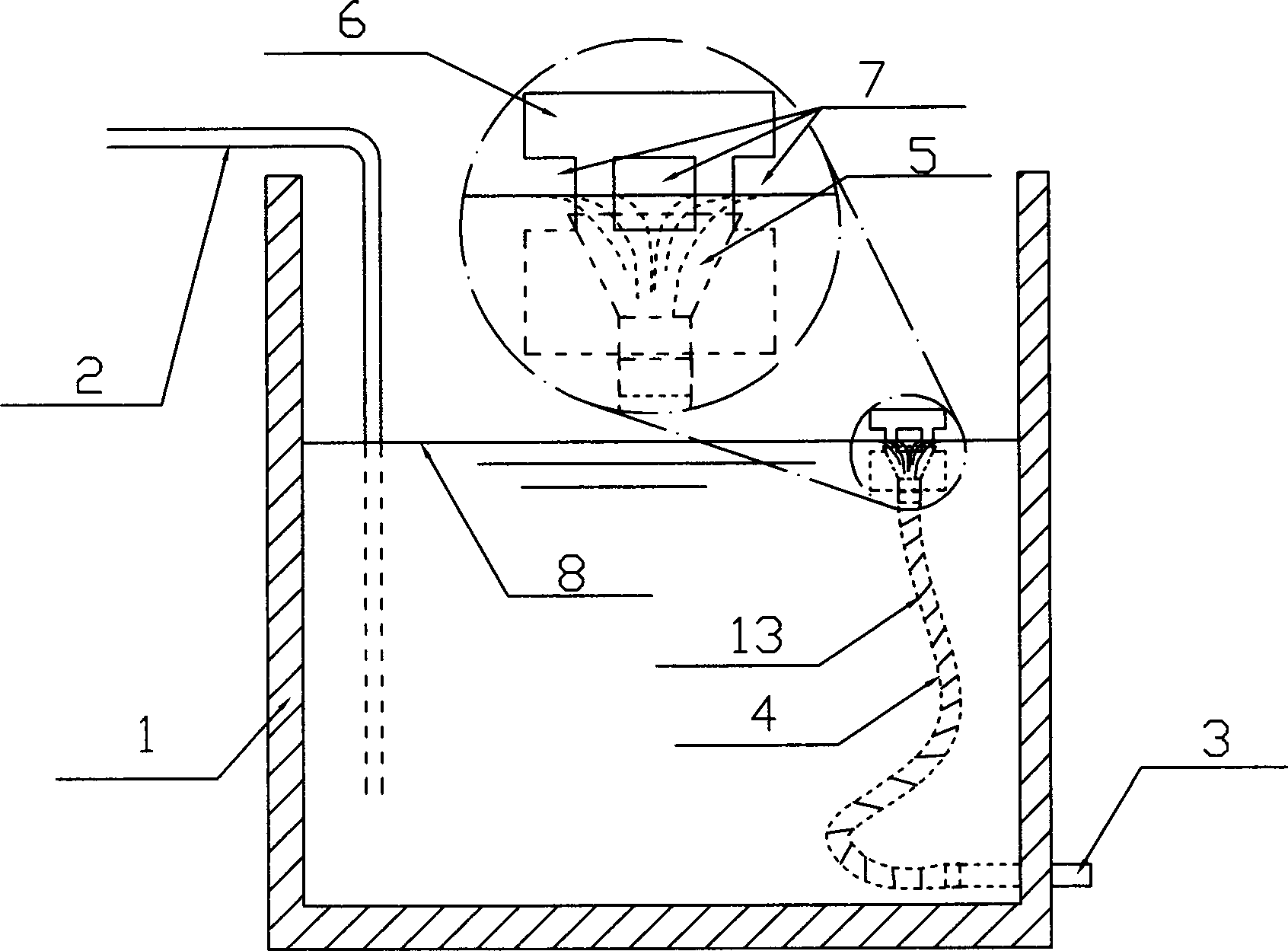

为解决上述技术问题，本溢流式污水沉淀分离装置包括沉淀池，该沉淀池有进水管和出水管，其特征在于：所述出水管一端穿过沉淀池下部侧壁或底部底板，与配用外接管线相通，出水管另一端连接软管，该软管另一端连有喇叭形溢流进水口，喇叭形溢流进水口嵌放在一筒形漂浮罩内，筒形漂浮罩周边开有多个进水窗口，喇叭形溢流进水口的上沿低于水面，但高于进水窗口下沿，所述软管由柔性塑胶材料制成，其在水下部分既可 弯曲，又不易被水压压扁。使用时，进水管通过管道与生活小区的各家各户的洗浴用水下水道和厨房用水下水道相通。用户下班回家做饭、洗浴时，洗浴水、洗菜水经过简单过滤后，经下水道、进水管进入沉淀池，沉淀池的水位上升的同时，喇叭形溢流进水口也随筒形漂浮罩上升，当大多数用户不在家时，沉淀池的水位下降的同时，喇叭形溢流进水口也随筒形漂浮罩下降。如此设计，无论沉淀池的水位如何波动，出水管总是利用浮在水面上的喇叭形溢流进水口，只取沉淀池水面附近相对较为清洁的水，从出水管排出，排出的相对较为清洁的水可以由水泵打至设置在楼顶的中水贮水箱，中水贮水箱与各家各户的冲水马桶相通，供各家各户冲马桶用。
作为优化，所述软管为带骨架的软管。如此设计，软管不易被水压压扁。
作为优化，所述筒形漂浮罩四周均匀开有三或四个导向孔，每个导向孔内穿设一个导向柱。如此设计，筒形漂浮罩升降稳定，不容易倾覆。
本实用新型溢流式污水沉淀分离装置具有结构简单，供水稳定、节能环保的优点，广泛适合各种生活小区、宾馆、酒店使用。
