申请日2014.08.21
公开(公告)日2015.02.04
IPC分类号F28F19/01; F28D1/06
摘要
本实用新型公开了一种两级废水余热换热器，包括回收盘，所述回收盘上部设置有进水口，回收盘下部设置有排水口，所述回收盘内底面从进水口向排水口方向倾斜，回收盘内盘绕设置有自来水管和冷媒管，所述自来水管靠近进水口设置，冷媒管靠近排水口设置。本实用新型的两级废水余热换热器设置有用于收集废水的回收盘，回收盘的内底部倾斜，使废水由高向低流走，同时在回收盘内由上至下设置有换热用的自来水管和冷媒管，自来水管中通自来水，冷媒管中通冷媒，废水先与自来水进行换热，再与温度较低的冷媒进行换热，实现两级换热，充分吸收利用废水中的热能，节能环保。
权利要求书
1.一种两级废水余热换热器，其特征在于，包括回收盘(1)，所述回收盘(1)上部设置有进水口(2)，回收盘(1)下部设置有排水口(3)，所述回收盘(1)内底面从进水口(2)向排水口(3)方向倾斜，回收盘(1)内盘绕设置有自来水管(4)和冷媒管(5)，所述自来水管(4)靠近进水口(2)设置，冷媒管(5)靠近排水口(3)设置。
2.根据权利要求1所述的一种两级废水余热换热器，其特征在于：流体沿自来水管(4)或冷媒管(5)从低处进入回收盘(1)，并从高处流出。
3.根据权利要求2所述的一种两级废水余热换热器，其特征在于：所述进水口(2)设置在回收盘(1)的中部，排水口(3)设置在回收盘(3)的边缘，所述回收盘(1)内底面从中部向边缘倾斜。
4.根据权利要求2所述的一种两级废水余热换热器，其特征在于：所述进水口(2)设置在回收盘(1)的边缘，排水口(3)设置在回收盘(3)中部，所述回收盘(1)内底面从边缘向中部倾斜。
5.根据权利要求2所述的一种两级废水余热换热器，其特征在于：所述进水口(2)设置在回收盘(1)一侧，排水口(3)设置在与进水口(2)相对的另一侧，所述回收盘(1)内底面从进水口(2)侧向排水口(3)侧倾斜。
6.根据权利要求3至5任一所述的一种两级废水余热换热器，其特征在于：所述回收盘(1)内底面倾斜的角度不大于15°。
7.根据权利要求1至5任一所述的一种两级废水余热换热器，其特征在于：所述回收盘(1)的进水口(2)处设置有过滤器(6)。
说明书
一种两级废水余热换热器
技术领域
本实用新型涉及一种两级废水余热换热器。
背景技术
人们在浴室中用热水洗澡时会产生温度较高的废水，该废水中含有大量热能，若不能有效利用，则上述热能会跟随废水流去，造成能源的浪费。因此，如何收集利用废水中的热能，已经成为一重要课题。
实用新型内容
本实用新型的目的在于提供一种有效收集利用废水中余热的废水余热换热器。
本实用新型解决其技术问题所采用的技术方案是：
一种两级废水余热换热器，包括回收盘，所述回收盘上部设置有进水口，回收盘下部设置有排水口，所述回收盘内底面从进水口向排水口方向倾斜，回收盘内盘绕设置有自来水管和冷媒管，所述自来水管靠近进水口设置，冷媒管靠近排水口设置。
进一步，流体沿自来水管或冷媒管从低处进入回收盘，并从高处流出。废水从高处往低处流，和废水进行热交换的流体从低处往高处流动，两者逆向流动，换热效果最好。

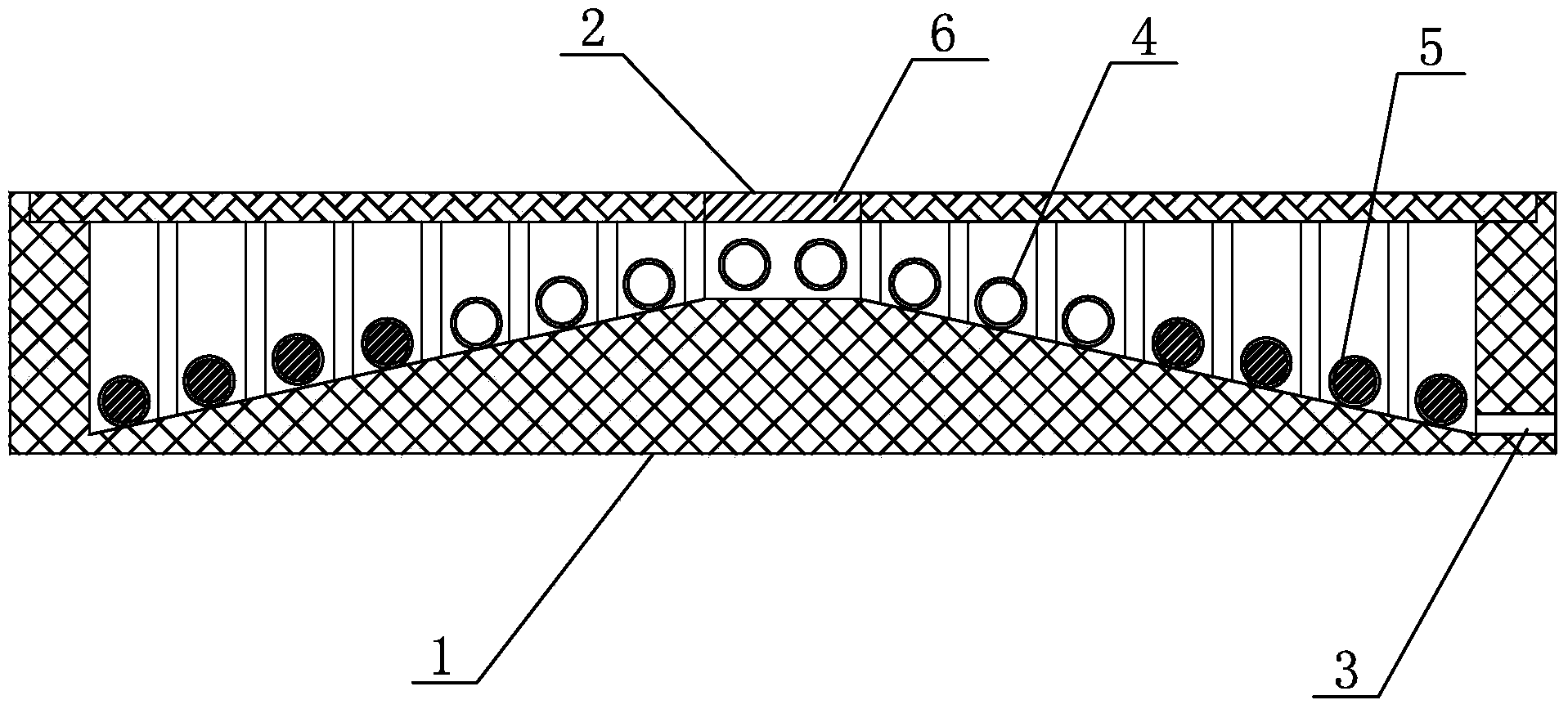

作为本技术方案的其中一种实施方式，所述进水口设置在回收盘的中部，排水口设置在回收盘的边缘，所述回收盘内底面从中部向边缘倾斜，这时自来水管盘绕在回收盘内底部的中部，冷媒管盘绕在自来水管外侧。
作为本技术方案的另一种实施方式，所述进水口设置在回收盘的边缘，排水口设置在回收盘中部，所述回收盘内底面从边缘向中部倾斜，这时自来水管盘绕在回收盘内底部的边缘处，冷媒管盘绕在自来水管内侧。
作为本技术方案的第三种实施方式，所述进水口设置在回收盘一侧，排水口设置在与进水口相对的另一侧，所述回收盘内底面从进水口侧向排水口侧倾斜，这时自来水管盘绕在回收盘内底部靠近进水口的一侧，冷媒管盘绕在回收盘内底部靠近排水口的一侧。
进一步，所述回收盘内底面倾斜的角度不大于15°。
进一步，所述回收盘的进水口处设置有过滤器，过滤掉废水中的异物，防止异物堵塞回收盘。
本实用新型的有益效果是：
本实用新型的两级废水余热换热器设置有用于收集废水的回收盘，回收盘的内底部倾斜，使废水由高向低流走，同时在回收盘内由上至下设置有换热用的自来水管和冷媒管，自来水管中通自来水，冷媒管中通冷媒，废水先与自来水进行换热，再与温度较低的冷媒进行换热，实现两级换热，充分吸收利用废水中的热能，节能环保。
