申请日2014.08.07
公开(公告)日2014.12.10
IPC分类号C02F11/12
摘要
一种污泥翻抛干燥装置，是由：主框架、行走机构、轨道、污泥斗、传送带、转轴、翻抛爪、翻抛电机、送风管、鼓风机、导杆、摊铺板、改向装置，干燥污泥输送机构构成;将污泥翻抛、吹风、移动、收集输送集成一体化，在同一区域内进行了多工序运行，加快了污泥烘干晾晒速度，节省了时间，实现了污泥烘干晾晒全自动化，降低了人员的劳动强度，有效的节约了能源，降低了能耗，真正做到了节能减排。
权利要求书

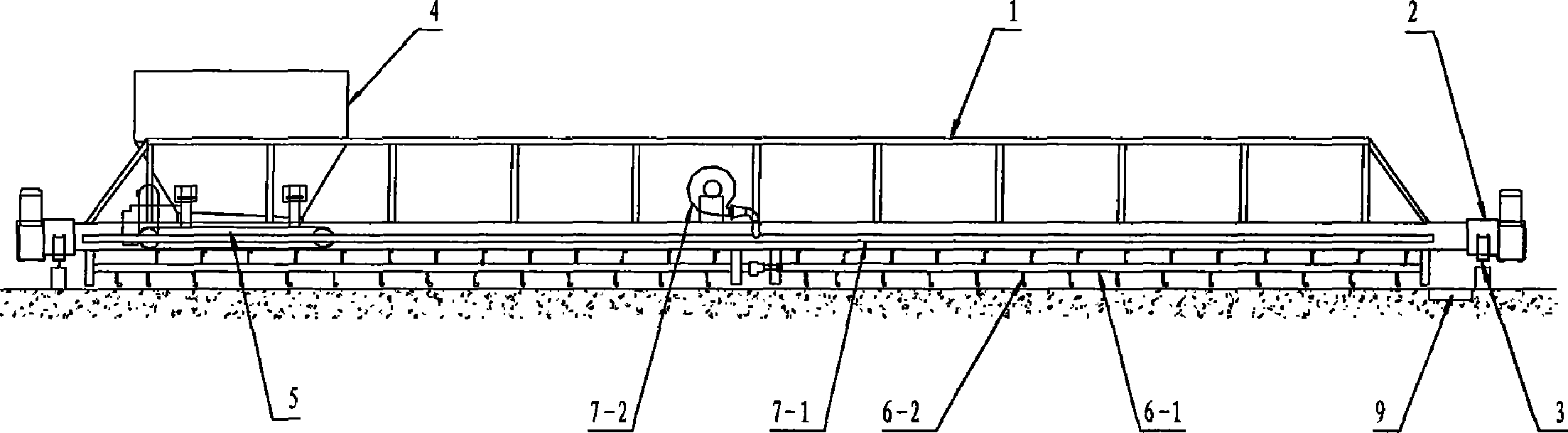

1.一种污泥翻抛干燥装置，是由：主框架(1)、行走机构(2)、轨道(3)、污泥斗(4)、 传送带(5)、转轴(6-1)、翻抛爪(6-2)、翻抛电机(6-3)、送风管(7-1)、鼓风机(7-2)、 导杆(8-1)、摊铺板(8-2)、改向装置(8-3)、干燥污泥输送机构(9)构成;其特征在于： 主框架(1)为长方体框架，主框架(1)的两端设置行走机构(2)，行走机构(2)下方设置 轨道(3)，一根轨道(3)内侧低于地平面设置干燥污泥输送机构(9)，主框架(1)内一侧 设置污泥斗(4)，污泥斗(4)下方设置传送带(5)，传送带(5)下方与干燥污泥输送机构 (9)之间的地平面构成污泥干燥作业区，主框架(1)内的两侧垂直于轨道(3)方向分别设 置摊铺机构和送风机构，主框架(1)外的两侧垂直于轨道(3)方向设置翻抛机构。
2.根据权利要求1所述的一种污泥翻抛干燥装置，其特征在于：所述的摊铺机构为，两 根导杆(8-1)之间对应设置至少十块摊铺板(8-2)，两根导杆(8-1)的中部设置改向装置 (8-3)。
3.根据权利要求1所述的一种污泥翻抛干燥装置，其特征在于：所述的翻抛机构为，转 轴(6-1)上均匀分布翻抛爪(6-2)，转轴(6-1)的中部设置翻抛电机(6-3)，转轴(6-1) 的两端与主框架(1)对应设置。
4.根据权利要求1所述的一种污泥翻抛干燥装置，其特征在于：所述的送风机构为送风 管(7-1)上设置鼓风机(7-2)，送风管(7-1)的两端封闭，送风管(7-1)下方设置至少十 个风孔。
5.根据权利要求1所述的一种污泥翻抛干燥装置，其特征在于：主框架(1)外的两侧 设置至少一套翻抛机构。
6.根据权利要求1所述的一种污泥翻抛干燥装置，其特征在于：主框架(1)内设置至 少一套送风机构。
说明书
一种污泥翻抛干燥装置
技术领域
本实用新型涉及污泥处理技术领域，尤其是一种污泥翻抛干燥装置。
背景技术
目前，城市污泥含水率通常在75%以上，污泥中的水分有细胞内部水分和细胞外部水分， 污泥中的水分很难进行脱离，常采用向污泥中添加其他物质来增加细胞外部水分的比例，使 污泥干燥速度加快，目前采用的是将污泥平摊至地面之上，表面晾干后，采用人工或单一形 式的翻抛晾晒工序，进行人工使用铁锨将污泥进行翻起晾晒，对污泥进行干燥处理，现有的 机械自动控制翻抛装置也仅仅使用螺旋翻转叶片将污泥进行翻抛，通过自然的空气流动进行 吹风干燥，自动翻抛车采用运动行走机构与车轮结构类似，可方便的自由行走，同时带来的 弊端为每次翻抛污泥面积小，同一处污泥需多次反复在同一区域进行翻抛，这种方式干燥速 度慢，占用场地大，时间长，作业效率低，很难进行大规模处理。
经检索，国内也有很多污泥干化技术，如实用新型专利申请(200910183107.3)污泥干化系 统及工艺，包括混合搅拌装置、干燥器、多功能太阳能房、太阳能空气集热器、热干泥储仓、 除臭装置、辅助热源;湿污泥投入到混合搅拌装置搅拌;搅拌均匀的污泥由混合搅拌装置的 出口排出，通过污泥传送带将污泥由干燥器的污泥入口投入干燥器中，同时太阳能空气集热 器产生的热空气通过太阳能空气集热器中的风机由太阳能空气集热器的出风口通入干燥器对 湿污泥进行第一步脱水干化;上述污泥由干燥器污泥出口排出，并通过污泥传送带送入多功 能太阳能房中进行第二步堆积干化;最后的污泥产品堆放在热干泥储仓中;另一件实用新型 专利申请(201010280915.4)污泥干化处理系统，该系统包括：太阳能温室、自动污泥布料、翻 料收集装置和储水装置;所述太阳能温室一端设有可根据室温及湿度调节控制进气量的进气 装置;另一端设有除臭、排风及排水装置的排风口;所述自动污泥布料、翻料收集装置位于 太阳能温室内;所述储水装置与太阳能温室中的排风口通过管道连接;储水装置一端与城市 下水道连接。
以上两种污泥干化技术在工程实践中仍然存在很多问题，如烘干需要的能耗比较大，干 化的污泥含水率比较高，废气处理不够彻底，干燥时间长，处理后的污泥还存在大量的有毒 气体，达不到国家规定的处理标准。
鉴于上述原因，现研发出一种污泥翻抛干燥装置。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种污泥翻抛干燥装置，将污泥 翻抛、吹风、移动、收集输送集成一体化，在同一区域内进行了多工序运行，加快了污泥烘 干晾晒速度，节省了时间，有效的节约了能源。
本实用新型为了实现上述目的，采用如下技术方案：一种污泥翻抛干燥装置，是由：主 框架、行走机构、轨道、污泥斗、传送带、转轴、翻抛爪、翻抛电机、送风管、鼓风机、导 杆、摊铺板、改向装置、干燥污泥输送机构构成;主框架为长方体框架，主框架的两端设置 行走机构，行走机构下方设置轨道，一根轨道内侧低于地平面设置干燥污泥输送机构，主框 架内一侧设置污泥斗，污泥斗下方设置传送带，传送带下方与干燥污泥输送机构之间的地平 面构成污泥干燥作业区，主框架内的两侧垂直于轨道方向分别设置摊铺机构和送风机构，主 框架外的两侧垂直于轨道方向设置翻抛机构。
所述的摊铺机构为，两根导杆之间对应设置至少十块摊铺板，两根导杆的中部设置改向 装置。
所述的翻抛机构为，转轴上均匀分布翻抛爪，转轴的中部设置翻抛电机，转轴的两端与 主框架对应设置。
所述的送风机构为送风管上设置鼓风机，送风管的两端封闭，送风管下方设置至少十个 风孔。
主框架外的两侧设置至少一套翻抛机构。
主框架内设置至少一套送风机构。
本实用新型的有益效果是：本实用新型是将翻抛、通风进行有机的结合，污泥斗内的污 泥经传送带输送至污泥干燥作业区的地平面上，由摊铺机构将污泥平铺在污泥干燥作业区的 地平面上，通过翻抛机构将贴地污泥翻抛至空中，在翻抛污泥的同时，通过鼓风机产生的空 气流对抛向空中的污泥进行风干，加快污泥的干燥速度，缩短污泥的干燥过程。
本实用新型在行走方式上也进行了创新改进，使用电机驱动滚轮在轨道上运行，轨道固 定在污泥干燥作业区和干燥污泥输送机构的两侧，增加了污泥的摊铺板设计，每块摊铺板与 轨道呈现一定角度，主框架在轨道上方的运行过程中，摊铺机构的摊铺板使污泥垂直于轨道 方向进行位移，当主框架运行至轨道的两端时，通过改向装置改变两根导杆的相对位置，导 杆反向牵引摊铺板，使摊铺板反向与轨道形成角度，主框架在轨道上方经过多次往返循环运 行过程中，摊铺板推动污泥继续垂直于轨道方向向前移动，将潮湿的污泥从轨道一侧经过翻 抛、烘干后，移至另一侧的干燥污泥输送机构上，干燥污泥输送机构将干燥污泥输送至设定 的区域进行收集，在此过程中，翻抛电机带动转轴旋转，转轴带动翻抛爪将贴地污泥翻抛至 空中，鼓风机产生的空气流通过送风管的风孔对抛向空中的污泥进行风干。
本实用新型将污泥翻抛、吹风、移动、收集输送集成一体化，在同一区域内进行了多工 序运行，加快了污泥烘干晾晒速度，节省了时间，实现了污泥烘干晾晒全自动化，降低了人 员的劳动强度，有效的节约了能源，降低了能耗，真正做到了节能减排。
