申请日2014.12.02
公开(公告)日2015.04.22
IPC分类号F04B49/06
摘要
本实用新型涉及一种水处理生水泵变频控制装置，具有压力变送器、变频器以及水泵电机，其中压力变送器安装于水泵出口处，其信号线与变频器的压力信号输入端连接，变频器的输出端连接水泵电机的主回路。本实用新型采用变频控制，每小时节省电能8-9度，减少故障，减少减震气囊的磨损，节省了柱塞泵的耗材，同时减少职工的劳动强度。

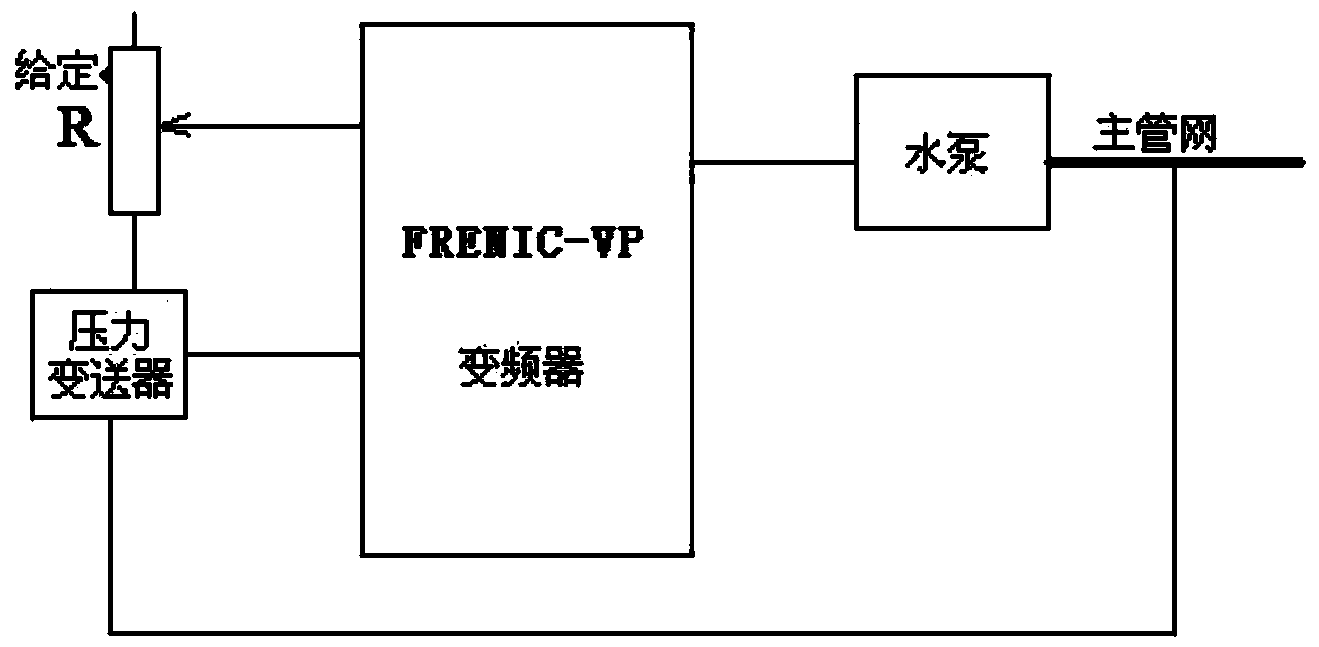

摘要附图
权利要求书
1.一种水处理生水泵变频控制装置，其特征在于：具有压力变送器、 变频器以及水泵电机，其中压力变送器安装于水泵出口处，其信号线与变 频器的压力信号输入端连接，变频器的输出端连接水泵电机的主回路。
2.按权利要求1所述的水处理生水泵变频控制装置，其特征在于：还 具有编码器，编码器安装于水泵电机主轴上，其信号线与变频器的编码器 信号输入端连接。
3.按权利要求1或2所述的水处理生水泵变频控制装置，其特征在于： 所述变频器内部具有PID计算模块。
4.一种水处理生水泵变频控制装置，其特征在于：具有编码器、控制 单元、变频器以及水泵，其中编码器安装于水泵电机主轴上，其信号线与 控制单元的编码器信号输入端连接，控制单元的输出控制线接至变频器的 输入控制端，变频器的输出端连接至水泵电机的主回路，控制单元的水泵 电机启停控制信号接至水泵电机的控制回路。
5.按权利要求4所述的水处理生水泵变频控制装置，其特征在于：还 包括压力变送器，安装于水泵出口处，其信号线与控制单元的压力信号输 入端连接。
6.按权利要求5所述的水处理生水泵变频控制装置，其特征在于：还 具有三位切换开关，其与控制单元的数字量输入端相连，控制单元的数字 量输出端输出相应的通道选择信号至压力变送器和/或编码器。
7.按权利要求4～6中任何一项所述的水处理生水泵变频控制装置，其 特征在于：还具有带触摸屏的显示单元，其与控制单元双向连接。
说明书
水处理生水泵变频控制装置
技术领域
本实用新型涉及一种变频控制装置，具体的说是一种水处理生水泵变 频控制装置。
背景技术
油田注水是国内处应用最为广泛的油田开发方式，是补充地层能量， 保持油田稳产，提高采收率的重要措施之一。
由于在油田作业区电量控制困难，增加了电费支出，据统计80%的故 障停炉都是由于柱塞泵故障产生的。产生这一现象的原因一是减震胶囊质 量缺陷;二是由于大部分站烧污水，污水温度高，加大了气囊的磨损;三 是生水泵出口压力高，造成了不必要的无效功，导致电单耗增加。由于加 大了减震气囊的冲击，使其加速损坏，从而造成对设备的冲击。由于以上 原因造成柱塞泵的磨损增加，故障率增加，效益流失。
为了保障设备的稳定运行，采用控制泵入口压力的方法，如增加旁通 阀，但是，电能却没有得到有效控制的水处理生水泵变频控制装置。
实用新型内容
针对现有技术中柱塞泵耗能没有得到控制等不足，本实用新型采用的 技术方案是提供一种可有效控制电能损耗的水处理生水泵变频控制装置。
为解决上述技术问题，本实用新型采用的技术方案是：
本实用新型一种水处理生水泵变频控制装置，具有压力变送器、变频 器以及水泵电机，其中压力变送器安装于水泵出口处，其信号线与变频器 的压力信号输入端连接，变频器的输出端连接水泵电机的主回路。
还具有编码器，编码器安装于水泵电机主轴上，其信号线与变频器的 编码器信号输入端连接。
所述变频器内部具有PID计算模块。
或者，本实用新型具有编码器、控制单元、变频器以及水泵，其中编 码器安装于水泵电机主轴上，其信号线与控制单元的编码器信号输入端连 接，控制单元的输出控制线接至变频器的输入控制端，变频器的输出端连 接至水泵电机的主回路，控制单元的水泵电机启停控制信号接至水泵电机 的控制回路。
还包括压力变送器，安装于水泵出口处，其信号线与控制单元的压力 信号输入端连接。
还具有三位切换开关，其与控制单元的数字量输入端相连，控制单元 的数字量输出端输出相应的通道选择信号至压力变送器和/或编码器。
还具有带触摸屏的显示单元，其与控制单元双向连接。
本实用新型具有以下有益效果及优点：
1.本实用新型采用变频控制，每小时节省电能8-9度，日节省电能216 度，减少故障，按班站计算，每月可减少2次，减少扣汽80T，减少减震气 囊的磨损，节省了柱塞泵的耗材，同时减少职工的劳动强度。
