申请日2014.12.02
公开(公告)日2015.05.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种列车卫生间污水的处理装置，特别涉及一种与旅客列车卫生间相匹配的处理装置，可实现随车对卫生间收集的污水进行净化并排放。装置包括壳体，在壳体的顶部设有污水进口，在其内部由上到下依次设有纤维球过滤床、活性炭固定床和好氧生物氧化区，在好氧生物氧化区内通过压缩空气鼓气，在好氧生物氧化区一侧安装有与其连通的紫外线消毒器，紫外线消毒器连接排水口。本方法改变了传统列车卫生间污水的排水模式，较第一代产品和第二代产品更具优势。其既避免了未经处理直排路轨的环境污染，又避免了真空密闭收集中，污物箱容积有限，需配套移动或固定式卸污单元的维护和使用费用高等问题。

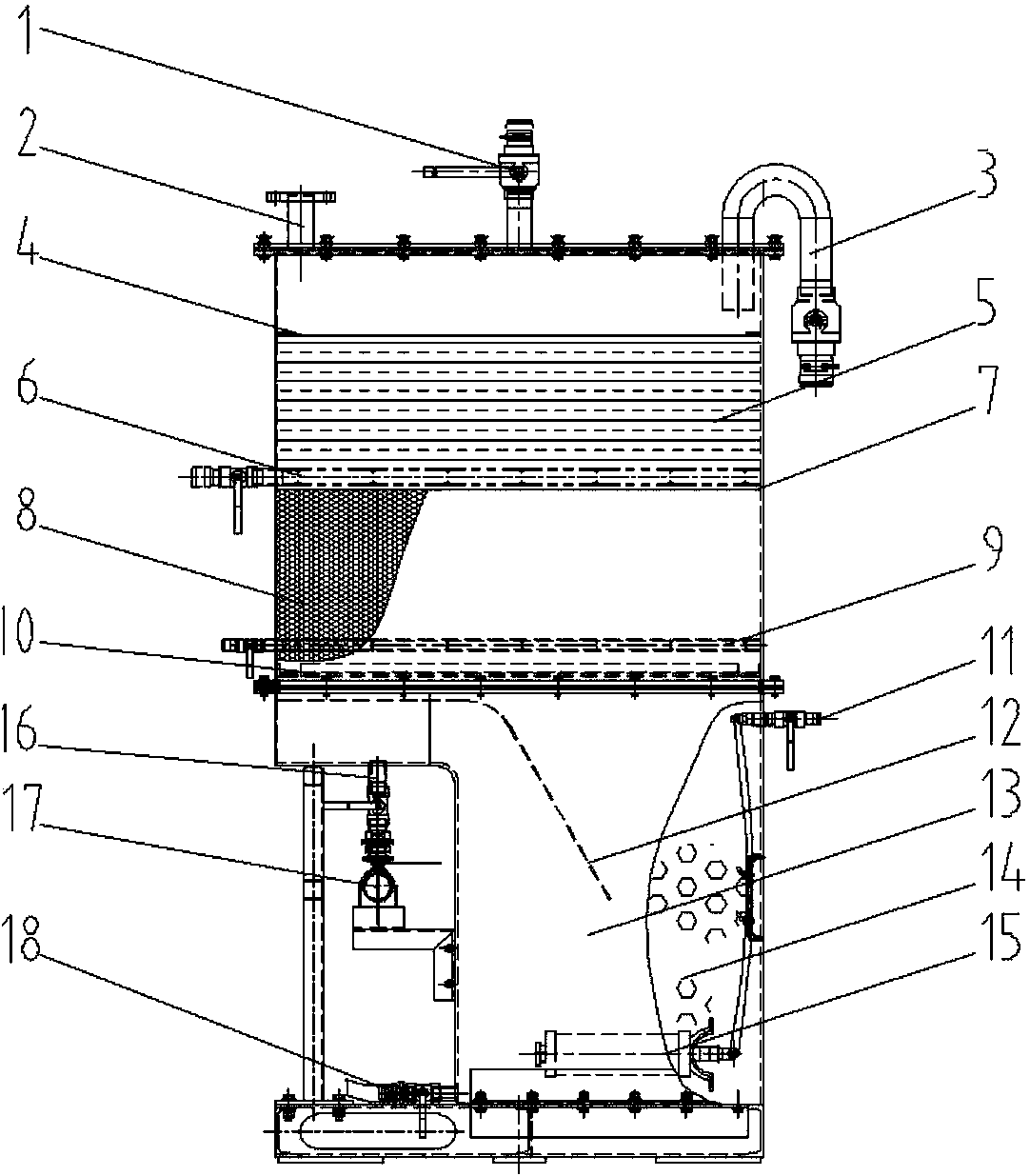

摘要附图
权利要求书
1.一种列车卫生间污水的处理装置，其特征在于：包括壳体，在所述的壳体的顶部设有 与列车卫生间污水收集装置相连通的污水进口，在其内部由上到下依次设有纤维球过滤床、 活性炭固定床和好氧生物氧化区，在所述的好氧生物氧化区内通过压缩空气鼓气，在所述的 好氧生物氧化区一侧安装有与其连通的紫外线消毒器，所述的紫外线消毒器连接排水口;列 车卫生间污水收集后进入所述的污水处理装置进行净化处理，实行列车卫生间污水随车处理 达标排放路轨。
2.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述纤维球过滤床由 纤维球填充而成，纤维球过滤床上下两面设有不锈钢丝网作为撑衬;且纤维球过滤床顶部装 有吸污管口。
3.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述活性炭固定床设 置于纤维球过滤床下部，中间由不锈钢丝网相隔，且活性炭固定床与一根反清洗水水管连通， 所述的水管分别在向上和向下45度方向开设一排喷水孔。
4.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述活性炭固定床由 吸附能力强的活性碳组成，其在壳体内散装堆积或将活性碳装入若干个尼龙袋子内，然后由 成袋活性炭堆积。
5.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述活性炭固定床底 部设有不锈钢丝网作为撑衬，且丝网上部设有一根压缩空气管，气管分别在向上和向下45度 方向开设一排气孔。
6.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述好氧生物氧化区 设置于活性炭固定床下部，内置装有体积为50%的悬浮球填料;区内底部设置曝气扩散器， 与外部压缩空气源连通，区内设置一个60度倾角的隔板，将来水与出水分隔。
7.如权利要求1所述的列车卫生间污水的处理装置，其特征在于：所述紫外线消毒器进 水口与好氧生物氧化区出水口连通。
8.如权利要求1所述的污水处理装置，其特征在于：所述好氧生物氧化区底部设一个排 空阀门。
说明书
一种列车卫生间污水的处理装置
技术领域
本实用新型涉及一种对列车卫生间收集污水的处理新方法，特别涉及一种与旅客列车卫 生间相匹配的处理装置，可实现随车对卫生间收集的污水进行净化并排放。
背景技术
随着我国铁路的飞速发展，对于旅客列车的相关环保要求也愈来愈高。以旅客列车卫生 间系统为例，第一代产品形式为：车载直排卫生间，列车上产生的粪尿污水沿铁道路轨任意 排放，存在严重的卫生和环境污染问题。
当前，大线车的直排卫生间已大量被第二代产品——真空密闭式集便系统替代，高速旅 客列车则完全列装真空密闭式卫生间。大大克服了第一代卫生间的卫生和环保方面的缺陷， 成为当前旅客列车列装卫生系统的主流产品。真空密闭式卫生间的工作方式是：依靠真空方 式将卫生间污水收集至污物箱，待列车到达站段或入库后由移动吸污车或固定式真空卸污单 元对污物箱污水进行抽吸，在化粪池中贮存，然后统一进行处理后排放。然而真空密闭式卫 生间也存在自身的缺陷：污物箱容积有限，需在较短时间内进行卸污并排空，且站段必须配 套建设对应的卸污单元或配备真空吸污车，导致维护和使用成本较高。
因此，对列车卫生间产品来说，未来新一代的产品必须具备对收集污水进行随车净化处 理并达标排放的技术特点。这既要满足环境卫生要求又要不至于维护和使用成本高，这无疑 是当前该领域内尚未解决好的难题。
实用新型内容
本实用新型的目的是为克服上述技术领域内尚未解决好的难题，提供一种列车卫生间收 集污水的处理装置，该方法改变了传统列车的排水方式，是未来列车卫生间排水系统的新产 品模式。通过随车运行并净化处理列车卫生间收集的污水，使其处理后的水以一定的速度随 车排放路轨，实现列车上黑水处理达标后卫生排放，整个过程自动运行控制。
为实现上述目的，本实用新型采用下述技术方案：
列车卫生间收集污水的处理装置，包括一个随车运行的污水处理装置，所述的污水处理 装置包括壳体，在所述的壳体的顶部设有与列车卫生间污水收集装置相连通的污水进口，在 其内部由上到下依次设有纤维球过滤床、活性炭固定床和好氧生物氧化区，在所述的好氧生 物氧化区内通过压缩空气鼓气，在所述的好氧生物氧化区一侧安装有与其连通的紫外线消毒 器，所述的紫外线消毒器连接排水口;列车卫生间污水收集后进入与之匹配的污水处理装置 进行净化处理，实行列车卫生间污水随车处理达标排放路轨。
所述纤维球过滤床由直径为30mm-50mm的纤维球填充而成，且纤维球过滤床上下两面 设有5目的不锈钢丝网作为撑衬。
所述活性炭固定床设置于纤维球过滤床下部，中间由5目不锈钢丝网相隔，且活性炭固 定床与一根反清洗水水管连通，所述的水管分别在向上和向下45度方向开设一排喷水孔。
所述活性炭固定床由吸附能力强的3-6mm活性碳组成，其在壳体内散装堆积或将活性碳 装入若干个尼龙袋子内，然后由成袋活性炭堆积。
所述活性炭固定床底部设有5目的不锈钢丝网作为撑衬，且丝网上部设有一根压缩空气 管，气管分别在向上和向下45度方向开设一排直径为4mm的气孔。
所述好氧生物氧化区设置于活性炭固定床下部，内置装有体积为50%的悬浮球填料，用 于提供给好氧微生物附着挂膜的载体。区内底部设置曝气扩散器，可与外部压缩空气源连通， 用于给区内污水进行曝气充氧。区内设置一个60度倾角的隔板，将来水与出水分隔，保证污 水在该区域内的停留时间，避免短流的发生。
所述紫外线消毒器进水口与好氧生物氧化区出水口连通，污水经过管道过流时紫外线的 照射进行杀菌消毒后，从排水口排放。
所述纤维球过滤床顶部装有通气管与列车外部空气连通。
所述纤维球过滤床顶部装有吸污管口，当纤维球过滤床需要清洗时，启动反清洗水及清 洗压缩空气，扰动固定床并反清洗，并由设置的洗污管口连接外部洗污装置将气水联合反洗 的杂质抽取外排。
所述好氧生物氧化区底部设一个排空阀门，其目的为整个设备的防冻排空口。
所述装置对污水处理的方法如下：
卫生间收集粪尿污水经提升经进水口进入处理装置，经纤维球过滤床首先对来水进行固 液分离，对其中直径大于3mm的大颗粒物质、毛发、固体颗粒或长纤维物质等进行截留后进 入厌氧活性炭固定床;
在活性炭固定床上发生两个净化过程协同作用：一是对污水中污物进行物理吸附，二是 在附着在活性炭表面的生物膜，对污水中污染物及吸附在活性碳中的污物进行降解净化。
经过活性碳床处理后的污水自流进入好氧生物氧化区，在该区内装有悬浮填料球，同时 通过列车上压缩空气对该区进行曝气，通过曝气扩散器将空气均匀扩散到好氧生物氧化区， 通过曝气充氧使悬浮填料球表面形成好氧微生物组成的生物膜，污水与悬浮球接触，增大了 好氧微生物与污水的接触，在好氧微生物作用下对污水进行好氧降解。
经过好氧净化后的污水经斜隔板折返，从好氧生物氧化区出水口流入紫外线消毒器，在 紫外线照射下，对污水进行杀菌消毒，终端产水经过排水口排放至路轨。
若设备停运长期不运行，可打开防冻排空阀，将装置中的污水排空。装置在运行2-6个 月(视实际使用情况)后，需对纤维球过滤床进行反冲清洗，将外部水源接入反冲洗水接头 阀21，同时将外部压缩空气源接入压缩空气接头阀，对纤维球过滤床进行气水联合反洗，反 洗污物由反洗排污口排出。反洗排污口可与专用真空抽吸设备连接，靠真空抽吸方式将反洗 污物抽走转移。
本实用新型的有益效果是：
1、本方法改变了传统列车卫生间污水的排水模式，较第一代产品和第二代产品更环保， 运行费用更低。
2、本方法采用物理及生化法水处理技术处理列车卫生间收集的污水，将处理后随车运行 时排放至路轨，避免了第一代列车卫生间排水系统产品直排路轨的环境污染。
3、本方法采用物理及生化法水处理技术处理列车卫生间收集的污水，将处理后随车运行 时排放至路轨，避免了第二代列车卫生间排水系统产品真空密闭收集时，污物箱容积有限， 且需配套移动或固定式卸污单元的维护和使用费用高。
4、本方法及装置结构简单、安装方便，占用空间小，运行及维护成本低，有利于推广应 用。
