申请日2014.06.26
公开(公告)日2014.11.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种纺织印染废水净化装置，涉及纺织印染技术领域，解决了现有技术的纺织印染废水净化装置成本较高且净化不彻底的问题。本实用新型纺织印染废水净化装置包括包括废水回收池，废水回收池的出水口通过连接管连接有静置罐，所述静置罐的出水口连接有初级过滤装置，所述初级过滤装置包括依次串联的第一过滤器、第二过滤器以及第三过滤器，所述第三过滤器的出口连接有高级过滤装置，所述高级过滤装置包括罐体，所述罐体包括入水口、净水出口和污水出口，所述罐体内设有超滤膜，所述罐体的净水出口连接有净水池。本实用新型纺织印染废水净化装置用于纺织印染废水处理。

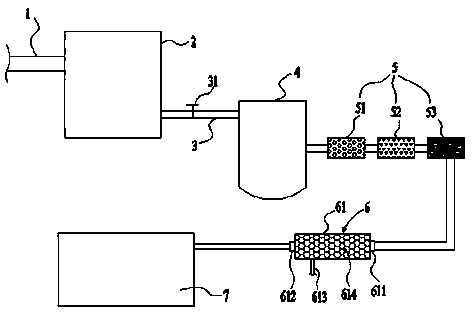

摘要附图
权利要求书
1.一种纺织印染废水净化装置，其特征在于，包括废水回收池，所述废水回收池的入水口与印染设备的废水排水管连通，废水回收池的出水口通过连接管连接有静置罐，所述静置罐内添加有凝聚剂，所述静置罐的出水口连接有初级过滤装置，所述初级过滤装置包括依次串联的第一过滤器、第二过滤器以及第三过滤器，所述第一过滤器内设有pp棉滤芯，所述第二过滤器内设有颗粒活性炭，所述第三过滤器内设有压缩活性炭，所述第三过滤器的出口连接有高级过滤装置，所述高级过滤装置包括罐体，所述罐体包括入水口、净水出口和污水出口，所述罐体内设有超滤膜，所述罐体的净水出口连接有净水池。
2.根据权利要求1所述的纺织印染废水净化装置，其特征在于，所述连接管上设有阀门。
3.根据权利要求1所述的纺织印染废水净化装置，其特征在于，所述超滤膜的孔径为0.05 um。
说明书
一种纺织印染废水净化装置
技术领域
本实用新型涉及纺织印染技术领域，尤其涉及一种纺织印染废水净化装置。
背景技术
由于印染行业排出的污水量较大，且有害物质较多，若不经处理直接排出会造成严重的环境污染。因此，随着纺织印染技术的不断发展，人们逐渐开始对纺织印染技术的污水处理开始关注。
现有技术的污水处理主要以化学方法为主，化学净化法成本较高，且使用的化学反应剂以及最终的反应产物本身也具有有害物质，因此净化不彻底。
实用新型内容
本实用新型提供一种纺织印染废水净化装置，使得纺织印染废水处理成本低，且净化彻底。
为达到上述目的，本实用新型采用如下技术方案：
一种纺织印染废水净化装置，包括废水回收池，所述废水回收池的入水口与印染设备的废水排水管连通，废水回收池的出水口通过连接管连接有静置罐，所述静置罐内添加有凝聚剂，所述静置罐的出水口连接有初级过滤装置，所述初级过滤装置包括依次串联的第一过滤器、第二过滤器以及第三过滤器，所述第一过滤器内设有pp棉滤芯，所述第二过滤器内设有颗粒活性炭，所述第三过滤器内设有压缩活性炭，所述第三过滤器的出口连接有高级过滤装置，所述高级过滤装置包括罐体，所述罐体包括入水口、净水出口和污水出口，所述罐体内设有超滤膜，所述罐体的净水出口连接有净水池。
进一步地，所述连接管上设有阀门。
更进一步地，所述超滤膜的孔径为0.05 um。
本实用新型与现有技术相比具有如下优点和效果：
本实用新型纺织印染废水净化装置，包括废水回收池，所述废水回收池的入水口与印染设备的废水排水管连通，废水回收池的出水口通过连接管连接有静置罐，所述静置罐的出水口连接有初级过滤装置，所述初级过滤装置包括依次串联的第一过滤器、第二过滤器以及第三过滤器，所述第三过滤器的出口连接有高级过滤装置，高级过滤装置的净水出口连接有净水池。废水排水管产生的废水流入废水回收池内，然后依次经过静置罐、第一过滤器、第二过滤器、第三过滤器以及高级过滤装置后流入净水池。先后经过了pp棉滤芯、颗粒活性炭、压缩活性炭、超滤膜的四级过滤，且全部为物理过滤，过滤彻底，并且由于pp棉滤芯、颗粒活性炭、压缩活性炭以及超滤膜的成本均较低，则可大大降低成本。
