申请日2014.06.25
公开(公告)日2014.10.22
IPC分类号C02F103/08; C02F9/04
摘要
一种先进高效的船舶压载水系统，主要包括通海阀、海水过滤装置、压载水泵、三通排水阀、机械过滤装置、微滤膜过滤装置、氮水混合装置、制氮装置、压载舱、自动中和装置、电控箱，海通阀的一端通过管道连接海水，另一端连接海水过滤装置，海水过滤装置连接压载水泵，压载水泵依次连接有机械过滤装置、微滤膜过滤装置、氮水混合装置，氮水混合装置连接压载舱，压载舱通过出舱管连通通海阀。具有自动清洁功能的过滤器，使用方便，无需维护，节约使用成本，寿命长，而且能够使压载水中包括沉积物在内的微生物、有机体分离处理，实现对残余的微生物、细菌抑制生长，达到严格的排放标准。

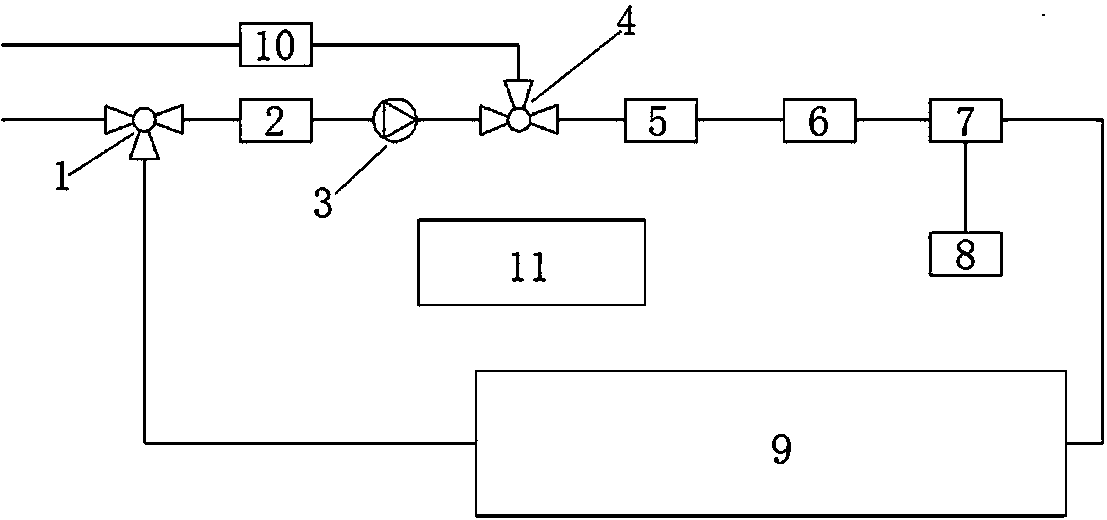

摘要附图
权利要求书
1.一种先进高效的船舶压载水系统，主要包括通海阀、海水过滤装置、压载水泵、三通排水阀、机械过滤装置、微滤膜过滤装置、氮水混合装置、制氮装置、压载舱、自动中和装置、电控箱，其特征在于：所述的海通阀的一端通过管道连接海水，另一端连接海水过滤装置，海水过滤装置连接压载水泵，压载水泵依次连接有机械过滤装置、微滤膜过滤装置、氮水混合装置，氮水混合装置连接压载舱，压载舱通过出舱管连通通海阀。
2.根据权利要求1所述的先进高效的船舶压载水系统，其特征在于：所述的压载水泵和机械过滤装置通过三通排水阀连接，其另一端连接自动中和装置，自动中和装置通过压载水排放管连接海水。
3.根据权利要求1所述的先进高效的船舶压载水系统，其特征在于：所述的氮水混合装置连接制氮装置，通过制氮装置制氮向氮水混合装置提供氮气。
4.根据权利要求1所述的先进高效的船舶压载水系统，其特征在于：所述的通海阀、海水过滤装置、压载水泵、机械过滤装置、微滤膜过滤装置、氮水混合装置、制氮装置、自动中和装置由电控箱控制连接。
说明书
先进高效的船舶压载水处理系统
技术领域
本实用新型涉及环保设备领域，尤其是一种有利于提高船舶压载水的过滤效果的处理系统。
背景技术
船舶压载水系统主要由压载水泵、压载水管路、压载舱及有关阀件组成，系统的作用是：根据船舶营运的需要，对全船压载舱进行注入或排出，以达到调整船舶的吃水和船体纵、横向的平稳及安全的稳心高度;减小船体变形，以免引起过大的弯曲力矩与剪切力，降低船体振动;改善空舱适航性的目的。
因为船舶压载水的无控制排放对海洋生态、公众健康造成严重危害，2004年，国际海事组织(IMO)通过了《国际船舶压载水和沉积物控制与管理公约》，旨在防止船舶压载水排放引起的外来物种入侵，病原体传播导致的环境、人类健康、财产及资源方面损害。“公约”规定，从2009年起新造船舶必须安装压载水处理设备，并对现有船舶实施追溯，到2017年所有远洋船舶均须安装压载水处理设备。否则，公约生效后就不能驶入IMO成员国港口，违反公约将面临制裁和处罚。随着“压载水公约”生效日期的临近，世界各国都在加紧研发船舶压载水处理技术。截至目前，国外研发机构共30余家，已有13家研发机构获得IMO初步批准，其中瑞典、德国、韩国及挪威已获最终批准。
我国现拥有占世界总吨位3.4%的庞大船队，我国又是造修船大国，拥有一个巨大的船舶关键设备市场，同时，国际市场也蕴含巨大潜力。
压载水处理技术的产业化不仅是保护海洋生态环境的迫切需要，而且对提高国产船舶关键设备装船率、提高航运业和造修船业核心竞争力具有重要意义。同时，对海军自主装备建设意义也十分重大。
实用新型内容
为了解决上述问题，本实用新型提供一种先进高效的船舶压载水处理系统，具有自动清洁功能的过滤器，使用方便，无需维护，节约使用成本，寿命长，而且能够使压载水中包括沉积物在内的微生物、有机体分离处理，实现对残余的微生物、细菌抑制生长，达到严格的排放标准。
本实用新型解决其技术问题所采用的技术方案是：一种先进高效的船舶压载水系统，主要包括通海阀、海水过滤装置、压载水泵、三通排水阀、机械过滤装置、微滤膜过滤装置、氮水混合装置、制氮装置、压载舱、自动中和装置、电控箱。海通阀的一端通过管道连接海水，另一端连接海水过滤装置，海水过滤装置连接压载水泵，压载水泵依次连接有机械过滤装置、微滤膜过滤装置、氮水混合装置，氮水混合装置连接压载舱，压载舱通过出舱管连通通海阀。
所述的压载水泵和机械过滤装置通过三通排水阀连接，其另一端连接自动中和装置，自动中和装置通过压载水排放管连接海水。
所述的氮水混合装置连接制氮装置，通过制氮装置制氮向氮水混合装置提供氮气。
所述的通海阀、海水过滤装置、压载水泵、机械过滤装置、微滤膜过滤装置、氮水混合装置、制氮装置、自动中和装置由电控箱控制连接。
本实用新型的有益效果是：一种先进高效的船舶压载水处理系统，具有自动清洁功能的过滤器，使用方便，无需维护，节约使用成本，寿命长，而且能够使压载水中包括沉积物在内的微生物、有机体分离处理，实现对残余的微生物、细菌抑制生长，达到严格的排放标准。
