申请日2014.09.29
公开(公告)日2015.01.14
IPC分类号F28D21/00; F28C3/04
摘要
本实用新型公开了用于处理工业废水的冷凝桶，它包括顶部开口的筒体(1)，所述筒体侧壁上开设有废水入口(2)，所述废水入口被弧形防护罩(3)包围，所述弧形防护罩的开口朝下，所述筒体的另一侧开设有废水排出口(5)，所述废水排出口的下部开设有冷水入口(4)。本实用新型的有益效果是工业废水被收集至冷凝桶内，通过冷水入口输入的冷水进行冷热交换，加快冷却速度，无需外部能源输入，节能环保，中间填充有冷源的夹板可以进一步加快工业废水的冷凝速度。
权利要求书

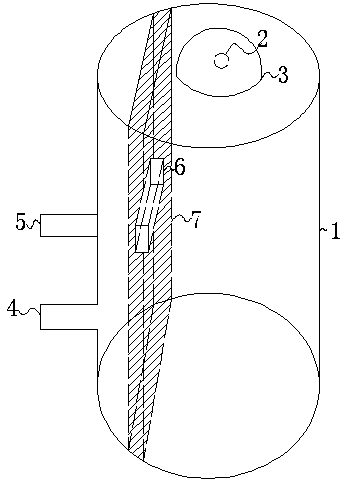

1.用于处理工业废水的冷凝桶，其特征是它包括顶部开口的筒体(1)，所述筒体侧壁上开设有废水入口(2)，所述废水入口被弧形防护罩(3)包围，所述弧形防护罩的开口朝下，所述筒体的另一侧开设有废水排出口(5)，所述废水排出口的下部开设有冷水入口(4)。
2.如权利要求1所述的用于处理工业废水的冷凝桶，其特征是所述冷水入口和废水入口被挡板隔开，所述挡板的中央开设有供废水流过的开口槽(6)。
3.如权利要求2所述的用于处理工业废水的冷凝桶，其特征是所述挡板是中间填充有冷源的夹板(7)。
说明书
用于处理工业废水的冷凝桶
技术领域
本实用新型涉及冷却装置，尤其涉及用于处理工业废水的冷凝桶。
背景技术
工业废水(industrial wastewater )包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水不仅含有污染物，而且生产往往在高温高压环境下进行，因而产生的工业废水温度较高，不适宜直接排放，往往是收集起来等待其自然冷却再做进一步处理。
实用新型内容
本实用新型要解决的技术问题是工业废水等待排放的时间较长，冷凝速度慢，为此提供一种用于处理工业废水的冷凝桶。
本实用新型的技术方案是：用于处理工业废水的冷凝桶，它包括顶部开口的筒体，所述筒体侧壁上开设有废水入口，所述废水入口被弧形防护罩包围，所述弧形防护罩的开口朝下，所述筒体的另一侧开设有冷水入口，所述冷水入口的下部开设有废水排出口。
上述方案的改进是所述冷水入口和废水入口被挡板隔开，所述挡板的中央开设有供废水流过的开口槽。
上述方案中所述挡板是中间填充有冷源的夹板。
本实用新型的有益效果是工业废水被收集至冷凝桶内，通过冷水入口输入的冷水进行冷热交换，加快冷却速度，无需外部能源输入，节能环保，中间填充有冷源的夹板可以进一步加快工业废水的冷凝速度。
