申请日2014.06.26
公开(公告)日2014.12.24
IPC分类号C02F1/24
摘要
本实用新型涉及用于污水处理的高效气浮装置，其特征在于：包括气浮泵、气浮混合器、气浮液进口管、加药管、清液出水管、混合污液上浮筒、处理池、浮泥导向器、污泥出口导板和污泥刮板机;所述处理池设有第一隔板、第二隔板、污泥出口和清液出水口，所述隔板将处理池分隔为混合室、气浮接触室和泥水分离池;所述气浮混合器的入口端与气浮泵连接，所述气浮混合器的出口端与气浮液进口管连接，所述气浮液进口管伸入处理池的气浮接触室中;所述浮泥导向器安装在隔板的上端，所述浮泥导向器的上方设有污泥刮板机。本实用新型的用于污水处理的高效气浮装置，使用方便、除泥效果好。

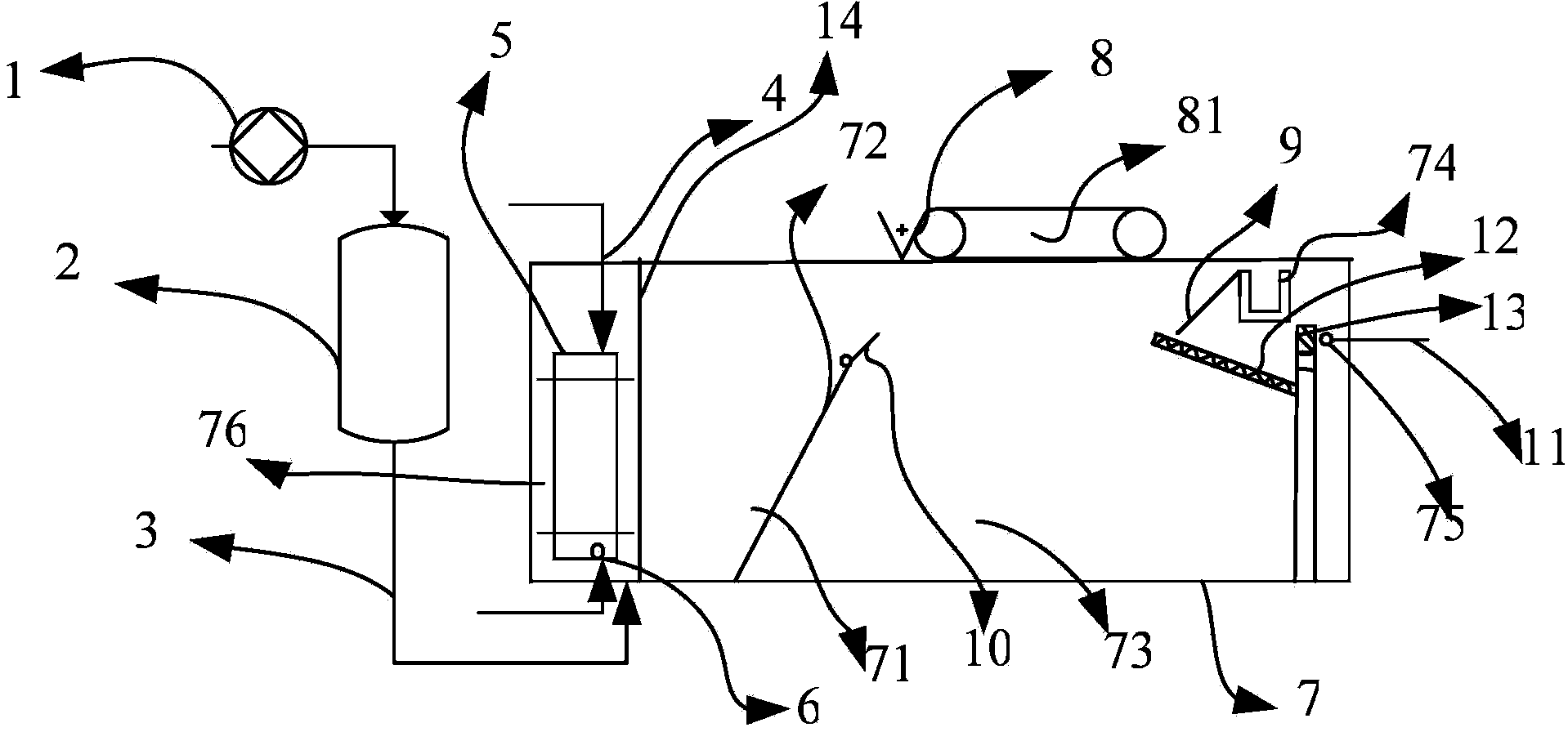

摘要附图
权利要求书
1.用于污水处理的高效气浮装置，其特征在于：包括气浮泵、气浮混合器、气浮液进口管、加药管、清液出水管、混合污液上浮筒、处理池、浮泥导向器、污泥出口导板和污泥刮板机;
所述处理池设有第一隔板、第二隔板、污泥出口和清液出水口，所述第一隔板和第二隔板将处理池分隔为混合室、气浮接触室和泥水分离池，所述第一隔板的两边分别为混合室和气浮接触室，所述第一隔板的底部设有若干通孔，所述第二隔板的两边分别为气浮接触室和泥水分离池;
所述气浮混合器设有一个出口端和入口端，所述气浮混合器的入口端通过管道与气浮泵连接，所述气浮混合器的出口端与气浮液进口管连接，所述气浮液进口管伸入处理池的气浮接触室中;
所述混合污液上浮筒设置在混合室内，所述混合污液上浮筒底部设有一个污液入口，所述加药管伸入混合污液上浮筒中;
所述浮泥导向器安装在第二隔板的上端，所述泥水分离池的上沿设有污泥刮板机，所述污泥刮板机设有刮板输送链条，所述污泥出口位于刮板输送链条的末端，所述污泥出口处设有污泥出口导板，所述污泥出口导板和污泥出口之间设有一个压滤机;
所述清液出水管与清液出水口连通，所述清液出口处设有液位调节器。
2.根据权利要求1所述的用于污水处理的高效气浮装置，其特征在于：所述第二隔板与泥水分离池底板的夹角小于90度，所述气浮接触室底部还设有一块斜底板，所述斜底板的倾斜的角度小于第二隔板与泥水分离池底板的夹角。
3.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述污泥出口导板和污泥出口之间设有一个压滤机。
4.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于： 所述清液出口处设有液位调节器。
5.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述处理池设有一个排泥管，所述排泥管与污泥出口连通。
6.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述气浮液进口管伸入气浮接触室的部分位于气浮接触室的底部。
7.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述述混合污液上浮筒设置于混合室中。
8.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述加药管伸入混合污液上浮筒的部分靠近混合污液上浮筒底部。
9.根据权利要求1或2所述的用于污水处理的高效气浮装置，其特征在于：所述清液出水口位于泥水分离池的侧壁上。
说明书
用于污水处理的高效气浮装置
技术领域
本实用新型涉及污水处理机械领域，具体涉及一种用于污水处理的高效气 浮装置。
背景技术
工业化的发展，给人们的物质生活带来了很大的提升，但生产过程中产生的 污水给环境带来了很大的影响，给人们的健康生活带来影响。目前，采用对污 水处理的设备有气浮分离设备，其通过气浮是使悬浮物附着气泡而上升到水面， 从而分离水和悬浮物。公开号为CN2401273Y的实用新型专利申请文件，公开了 一种高效气浮装置，其主要包括气浮罐、高效溶气加压泵、混合区、清水区和 集渣区。上述方案对污水处理有着不错的效果，但其清除污泥的时间较长，耗 药量大。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种除泥效果好的 用于污水处理的高效气浮装置。
为解决上述问题，本实用新型所采用的技术方案如下：
用于污水处理的高效气浮装置，包括气浮泵、气浮混合器、气浮液进口管、 加药管、清液出水管、混合污液上浮筒、处理池、浮泥导向器、污泥出口导板 和污泥刮板机;所述处理池设有第一隔板、第二隔板、污泥出口和清液出水口， 所述第一隔板和第二隔板将处理池分隔为混合室、气浮接触室和泥水分离池， 所述第一隔板的两边分别为混合室和气浮接触室，所述第一隔板的底部设有若 干通孔，所述第二隔板的两边分别为气浮接触室和泥水分离池;所述气浮混合 器设有一个出口端和入口端，所述气浮混合器的入口端通过管道与气浮泵连接， 所述气浮混合器的出口端与气浮液进口管连接，所述气浮液进口管伸入处理池 的气浮接触室中;所述混合污液上浮筒设置在混合室内，所述混合污液上浮筒 底部设有一个污液入口，所述加药管伸入混合污液上浮筒中;所述浮泥导向器 安装在第二隔板的上端，所述泥水分离池的上沿设有污泥刮板机，所述污泥刮 板机设有刮板输送链条，所述污泥出口位于刮板输送链条的末端，所述污泥出 口处设有污泥出口导板，所述污泥出口导板和污泥出口之间设有一个压滤机; 所述清液出水管与清液出水口连通，所述清液出口处设有液位调节器。
本实用新型中，污水在该装置中的处理流程如下：污水从混合污液上浮筒 底部进入，然后与从加药管中添加的药液进行混合(并螺旋上升)，然后污水从 混合污液上浮筒的顶部漫出，然后浸入混合室并通过第一隔板底部的通孔进入 气浮接触室;此时经气浮泵、气浮混合器制得的气浮液经气浮液进口管进入气 浮接触室，然后污水与气浮液接触，气浮液将污水中的颗粒包裹上浮，然后起 泡包裹的悬浮颗粒经污泥导向器引导，然后经污泥刮板机刮除上层的包裹悬浮 颗粒的泡沫，然后泡沫由刮板输送机刮板经污泥出口导板进入污泥出口，下层 的清液经清液出口、清液出水管排出;从而实现将污水中的颗粒物去除，实现 水的净化。
采用上述结构的设计，污水首先能够在混合污液上浮筒中与药液进行充分 的混合，然后在气浮接触室中与气浮液进行充分接触，从而将污水颗粒随气泡 上浮;浮泥导向器的加入能够将浮泥最大程度的聚集，然后经刮板机的刮除， 能够提升污泥的去除率，提升污水的处理效率。采用压滤机的设计，能够将污 泥中的水分压出，使污泥中水分大大减少，给后续处理减少耗药量。液位调节 器来控制气浮箱体液位，以达到最佳出污泥效果。
本实用新型中，优选的方案为所述第二隔板与泥水分离池底板的夹角小于 90度，所述气浮接触室底部还设有一块斜底板，所述斜底板的倾斜的角度小于 第二隔板与泥水分离池底板的夹角。采用上述结构的设计，能够使得污水沿着 斜底板和隔板的角度流动，降低污水流动的阻力，能够节约动力;同时其与隔 板上的浮泥导向器配合，能使得包裹有悬浮颗粒的泡沫随着污水流动的方向自 动的聚集到浮泥导向器处，进一步提升了污水的处理效率。
本实用新型中，优选的方案为所述处理池设有一个排泥管，所述排泥管与 污泥出口连通。
本实用新型中，为了使气浮液与污水接触效果最好，优选的方案为所述气 浮液进口管伸入气浮接触室的部分位于气浮接触室的底部。
本实用新型中，为了使药液与污水充分接触，所述加药管伸入混合污液上 浮筒的部分靠近混合污液上浮筒底部。
本实用新型中，优选的方案为所述污泥出口与清液出口的高度相同或者高 度相近。
本实用新型中，优选的方案为所述清液出水口位于泥水分离池的侧壁上。
相比现有技术，本实用新型的有益效果在于：采用上述结构的设计，污水 首先能够在混合污液上浮筒中与药液进行充分的混合，然后在气浮接触室中与 气浮液进行充分接触，从而将污水颗粒随气泡上浮;浮泥导向器的加入能够将 浮泥最大程度的聚集，然后经刮板机的刮除，能够提升污泥的去除率，提升污 水的处理效率;采用隔板和斜底板的设计，能够使得污水沿着斜底板和隔板的 角度流动，降低污水流动的阻力，能够节约动力;同时其与隔板上的浮泥导向 器配合，能使得包裹有悬浮颗粒的泡沫随着污水流动的方向由刮板机聚集到浮 泥导向器处，进一步提升了污水的处理效率;采用压滤机的设计，能够将污泥 中的水分压出，给后续处理减少耗药量。
