申请日2014.06.26
公开(公告)日2014.11.19
IPC分类号C02F1/04
摘要
一种简易废水净化器，包括清水集水缸，清水集水缸带有向上的开口，清水集水缸的侧壁密闭连通有清水导出管，清水导出管密闭连接有阀门，清水集水缸内设有污水缸，污水缸也带有向上的开口，清水集水缸的开口端外沿密闭固定连接有挡水板，挡水板与清水集水缸为一体结构，清水集水缸的开口端处固定架设有透明半球罩，透明半球罩边缘位于挡水板里侧，透明半球罩密闭连通有污水导入管，污水导入管的里端位于污水缸上方。本实用新型是一款不需消耗电能的小型污水处理装置，结构简单，只需要太阳光照射即要，运行成本低。该装置可以单个使用，也可以多个串联使用，装置的尺寸大小也可以根据需要设计制作。

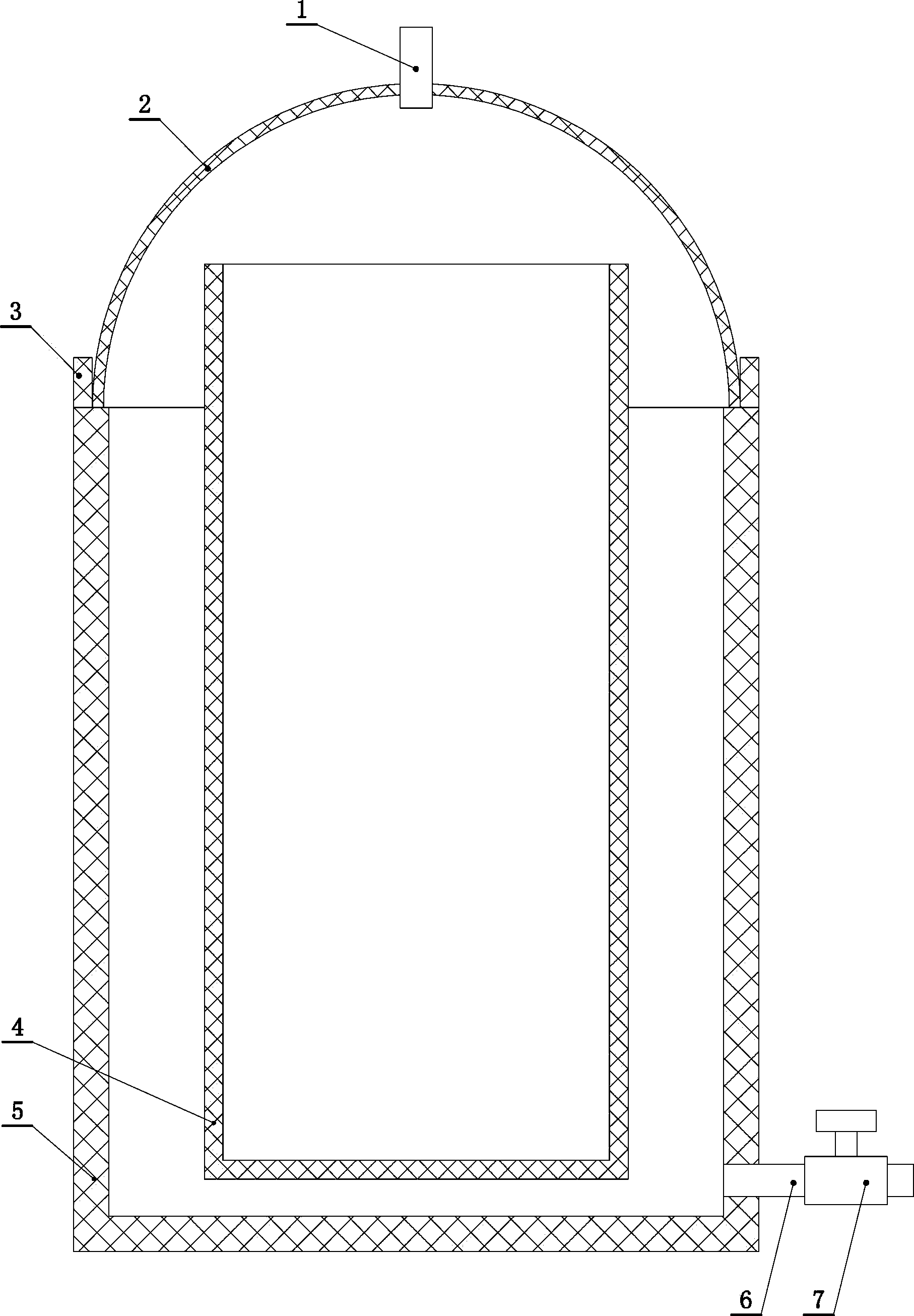

摘要附图
权利要求书
1.一种简易废水净化器，包括清水集水缸(5)，清水集水缸(5)带有向上的开口，清水集水缸(5)的侧壁密闭连通有清水导出管(6)，清水导出管(6)密闭连接有阀门(7)，其特征是：清水集水缸(5)内设有污水缸(4)，污水缸(4)也带有向上的开口，清水集水缸(5)的开口端外沿密闭固定连接有挡水板(3)，挡水板(3)与清水集水缸(5)为一体结构，清水集水缸(5)的开口端处固定架设有透明半球罩(2)，透明半球罩(2)边缘位于挡水板(3)里侧，透明半球罩(2)密闭连通有污水导入管(1)，污水导入管(1)的里端位于污水缸(4)上方。
说明书
简易废水净化器
技术领域
本实用新型涉及一种净水装置，尤其涉及一种简易废水净化器。
背景技术
由于淡水资源严重缺乏，环境污染日益严重，因此废水处理成为解决环境污染和水资源回收利用的最有效途径。但是，污水处理厂投资大、电能消耗量大、运行成本高。
发明内容
本实用新型的目的是提供一种结构简单、运行成本低的简易废水净化器。
为实现上述目的，本实用新型采用的技术方案为：
一种简易废水净化器，包括清水集水缸，清水集水缸带有向上的开口，清水集水缸的侧壁密闭连通有清水导出管，清水导出管密闭连接有阀门，其特征是：清水集水缸内设有污水缸，污水缸也带有向上的开口，清水集水缸的开口端外沿密闭固定连接有挡水板，挡水板与清水集水缸为一体结构，清水集水缸的开口端处固定架设有透明半球罩，透明半球罩边缘位于挡水板里侧，透明半球罩密闭连通有污水导入管，污水导入管的里端位于污水缸上方。
本实用新型是一款不需消耗电能的小型污水处理装置，结构简单，只需要太阳光照射即要，运行成本低。该装置可以单个使用，也可以多个串联使用，装置的尺寸大小也可以根据需要设计制作。
