申请日2014.06.25
公开(公告)日2014.09.03
IPC分类号C02F9/04
摘要
本发明公开了一种风能组合式污水处理装置，包括沉淀反应箱、溢流槽、曝气箱、曝气装置、滤膜、铁塔、风力发电机、蓄电池、A号充气泵、B号充气泵、A号空气管、B号空气管、市电电源;所述溢流槽设于沉淀反应箱内并与曝气箱连接，所述曝气装置设于曝气箱内部下方，所述滤膜设于曝气箱内部上方，所述风力发电机设于铁塔顶端，所述蓄电池设于铁塔中间并与风力发电机连接，所述A号充气泵设于铁塔下方并与蓄电池连接，所述B号充气泵与市电电源连接，所述曝气装置分别通过A号空气管、B号空气管与A号充气泵、B号充气泵连接;该风能组合式污水处理装置，改变了传统污水处理装置能耗高，且结构单一的情况，使污水处理更加节能并且彻底。

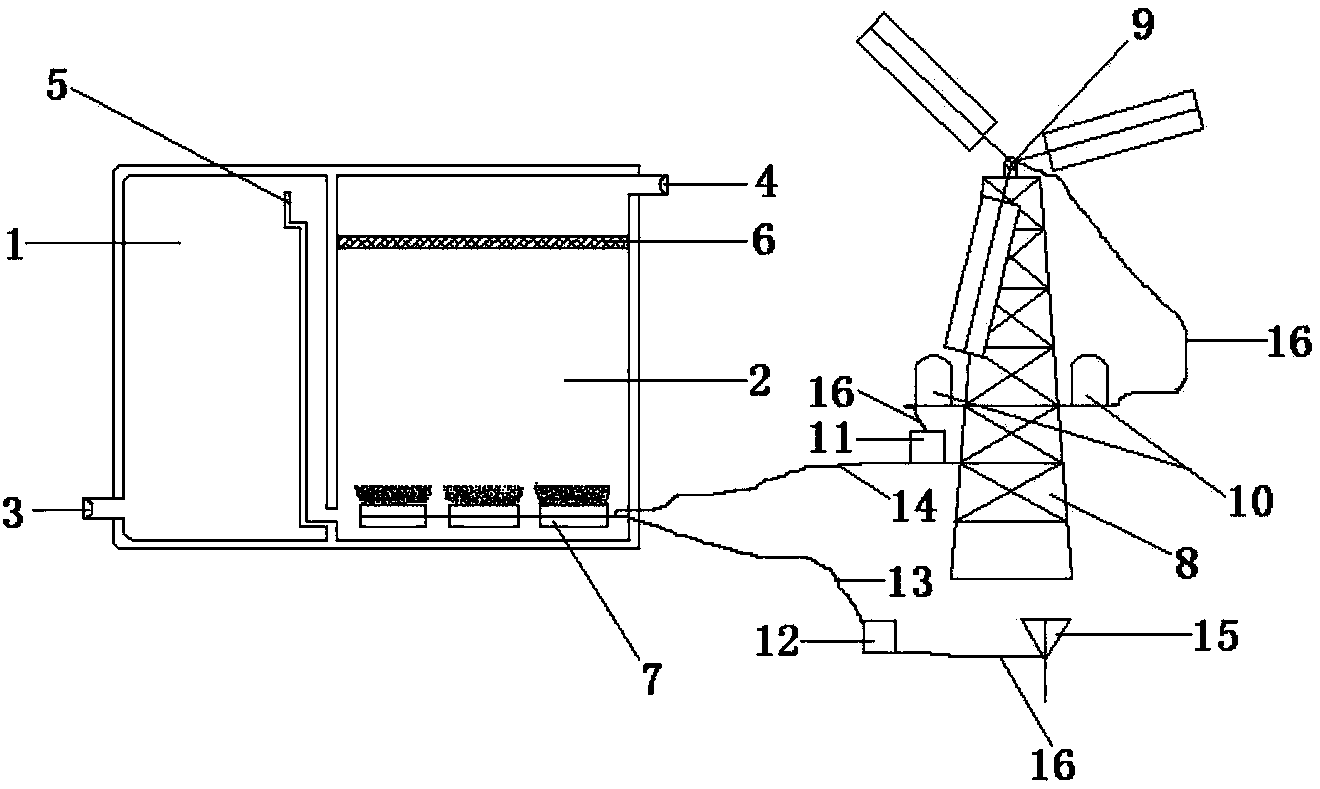

摘要附图
权利要求书
1.一种风能组合式污水处理装置，包括注水口、沉淀反应箱、溢流槽、曝气箱、曝气装置、滤膜、出水口、铁塔、风力发电机、蓄电池、A号充气泵、B号充气泵、A号空气管、B号空气管、电线、市电电源;其特征是：所述注水口设于沉淀反应箱左下方，所述溢流槽设于沉淀反应箱内并与曝气箱连接，所述曝气装置设于曝气箱内部下方，所述滤膜设于曝气箱内部上方，所述出水口设于曝气箱右上方，所述风力发电机设于铁塔顶端，所述蓄电池设于铁塔中间并通过电线与风力发电机连接，所述A号充气泵设于铁塔下方并通过电线与蓄电池连接，所述B号充气泵通过电线与市电电源连接，所述曝气装置分别通过A号空气管、B号空气管与A号充气泵、B号充气泵连接。
2.根据权利要求1所述的一种风能组合式污水处理装置，其特征是：所述电线有三条。
说明书
一种风能组合式污水处理装置
技术领域
本发明涉及污水处理领域，尤其是一种风能组合式污水处理装 置。
背景技术
污水处理装置可以对生活污水、工业废水实施循环使用，对于环 境治理有重大意义，但是现有的污水处理装置通常结构单一，并且 能耗偏高，在一定程度上影响了污水处理的效果，致使这类污水处 理装置的推广受到很大限制。
发明内容
针对上述问题，本发明旨在提供一种风能组合式污水处理装置。
为实现该技术目的，本发明的方案是：一种风能组合式污水处 理装置，包括注水口、沉淀反应箱、溢流槽、曝气箱、曝气装置、 滤膜、出水口、铁塔、风力发电机、蓄电池、A号充气泵、B号充 气泵、A号空气管、B号空气管、电线、市电电源;所述注水口设 于沉淀反应箱左下方，所述溢流槽设于沉淀反应箱内并与曝气箱连 接，所述曝气装置设于曝气箱内部下方，所述滤膜设于曝气箱内部 上方，所述出水口设于曝气箱右上方，所述风力发电机设于铁塔顶 端，所述蓄电池设于铁塔中间并通过电线与风力发电机连接，所述 A号充气泵设于铁塔下方并通过电线与蓄电池连接，所述B号充气 泵通过电线与市电电源连接，所述曝气装置分别通过A号空气管、 B号空气管与A号充气泵、B号充气泵连接。
本发明工作原理为：污水由注水口注入沉淀反应箱，污水在沉 淀反应箱停留过程中，水中的大分子有机物沉降至底部，经沉淀反 应的污水从溢流槽流入曝气箱;曝气箱内部下方的曝气装置对污水 进行曝气，提升水体含氧量，改善水质;水流再经过滤膜的过滤后， 由出水口流出;风力发电机产生的电力存入蓄电池内，蓄电池为A 号空气泵提供电力，A号充气泵通过A号空气管为曝气装置提供空 气;当风力不足或无风时，市电电源为B号充气泵提供电力，B号 充气泵通过B号空气泵为曝气装置提供空气。
优选的，所述电线有三条。
与现有技术相比，本发明的有益效果是：该风能组合式污水处 理装置改变了现有的污水处理装置结构单一，并且能耗偏高的情况， 使污水处理更加节能并且彻底。
