申请日2014.06.26
公开(公告)日2015.11.04
IPC分类号C02F1/44
摘要
本发明公开了一种高效的反渗透废水处理装置，反渗透处理设备(1)的浓水出口与三通阀(6)的入口连接，三通阀(6)的一个出口连接浓水池(3)，另一个出口通过浓水回流管(7)连接反渗透处理设备(1)。反渗透处理设备(1)包括相互并联的石英砂过滤器(1-1)、树脂过滤器(1-2)、活性炭过滤器(1-3)和RO反渗透膜体(1-4)。本发明根据水质的不同等级要求，可将反渗透所得浓水回流至反渗透处理设备进行二次处理;采用多级反渗透处理，利用石英砂过滤器预处理可有效去除废水中的胶体、固体残渣、悬浮物等，软化树脂过滤可去除硬度金属离子，再进行活性炭过滤和反渗透膜处理，不仅保障了废水处理效果，而且可以减少硬度物质产生污垢。

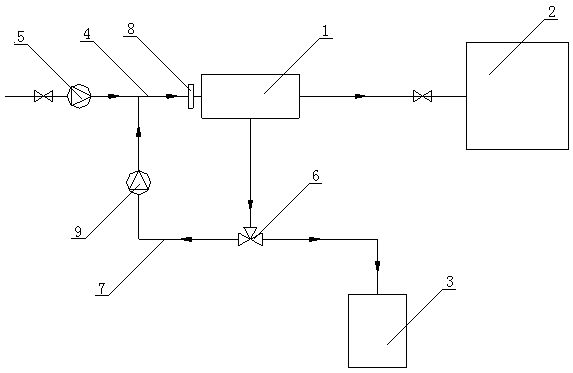

摘要附图
权利要求书
1.一种反渗透废水处理装置，其特征在于：它包括反渗透处理设备(1)、净水回收箱(2)和浓水池(3)，反渗透处理设备(1)的废水入口与废水导流管(4)连通，废水导流管(4)上设置有控制阀门和第一压力泵(5)，反渗透处理设备(1)的净水出口与净水回收箱(2)相连，反渗透处理设备(1)的浓水出口与三通阀(6)的入口连接，三通阀(6)的一个出口连接浓水池(3)，另一个出口通过浓水回流管(7)连接至反渗透处理设备(1)的废水入口;
所述的反渗透处理设备(1)为多级反渗透处理器，包括相互并联的石英砂过滤器(1-1)、树脂过滤器(1-2)、活性炭过滤器(1-3)和RO反渗透膜体(1-4)，石英砂过滤器(1-1)、树脂过滤器(1-2)、活性炭过滤器(1-3)和RO反渗透膜体(1-4)的入口及出口处均设置有开关阀，RO反渗透膜体(1-4)的净水出口与净水回收箱(2)相连，RO反渗透膜体(1-4)的浓水出口与三通阀(6)连接;
所述的石英砂过滤器(1-1)还依次通过树脂过滤器(1-2)和活性炭过滤器(1-3)与RO反渗透膜体(1-4)串联，串联管道上均设置有开关阀。
2.根据权利要求1所述的一种反渗透废水处理装置，其特征在于：所述反渗透处理设备(1)入口处的废水导流管(4)上还设置有不锈钢格栅(8)。
3.根据权利要求1所述的一种反渗透废水处理装置，其特征在于：所述的浓水回流管(7)上设置有第二压力泵(9)。
说明书
一种反渗透废水处理装置
技术领域
本发明涉及废水处理领域，特别是涉及一种反渗透废水处理装置。
背景技术
反渗透技术，是当今最先进、最节能有效的膜分离技术。其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质与水分离开来。由于反渗透膜的膜孔非常小，因此能够有效去除水中的溶解盐类、胶体、微生物、有机物等，去除率可达97~98%。
利用反渗透技术进行废水的深度处理已较成熟，但是目前反渗透水处理装置存在以下问题：(1)结构复杂，需要安装多管道，设备成本较高。(2)回收反渗透处理所得净水的同时，直接将浓水导入浓水池，无法对浓水进行回流再处理，无法适用于对水质要求较高的情形。(3)单纯采用RO反渗透膜进行过滤，过滤效果不理想。
发明内容
本发明的目的在于克服现有技术的不足，提供一种结构简单、设备成本低，采用多级反渗透处理、过滤效果好的、高效的反渗透废水处理装置。
本发明的目的是通过以下技术方案来实现的：一种反渗透废水处理装置，它包括反渗透处理设备、净水回收箱和浓水池，反渗透处理设备的废水入口与废水导流管连通，废水导流管上设置有控制阀门和第一压力泵，反渗透处理设备的净水出口与净水回收箱相连，反渗透处理设备的浓水出口与三通阀的入口连接，三通阀的一个出口连接浓水池，另一个出口通过浓水回流管连接至反渗透处理设备的废水入口。
所述反渗透处理设备入口处的废水导流管上还设置有不锈钢格栅。
所述的浓水回流管上设置有第二压力泵。
所述的反渗透处理设备为多级反渗透处理器，包括相互并联的石英砂过滤器、树脂过滤器、活性炭过滤器和RO反渗透膜体，石英砂过滤器、树脂过滤器、活性炭过滤器和RO反渗透膜体的入口及出口处均设置有开关阀，RO反渗透膜体的净水出口与净水回收箱相连，RO反渗透膜体的浓水出口与三通阀连接。
所述的石英砂过滤器还依次通过树脂过滤器和活性炭过滤器与RO反渗透膜体串联，串联管道上均设置有开关阀。
石英砂过滤器预处理可有效去除废水中的胶体、固体残渣、悬浮物等，软化树脂过滤可去除硬度金属离子，经活性炭过滤器处理后的水中余氯含量≤0.1PPM，性炭过滤还可对水体中异味分子、有机物、胶体、铁等实现有效吸附，有效降低水体的浊度、色度，减少对后续反渗透膜的污染。
本发明的有益效果是：
1)结构简单、设备成本低;
2)根据水质的不同等级要求，可将反渗透所得浓水回流至反渗透处理设备进行二次处理，可进一步改善水质;
3)反渗透处理设备的入口处设置有不锈钢格栅，可有效降低膜表面有机物的污染，有助于延长反渗透膜的使用寿命;
